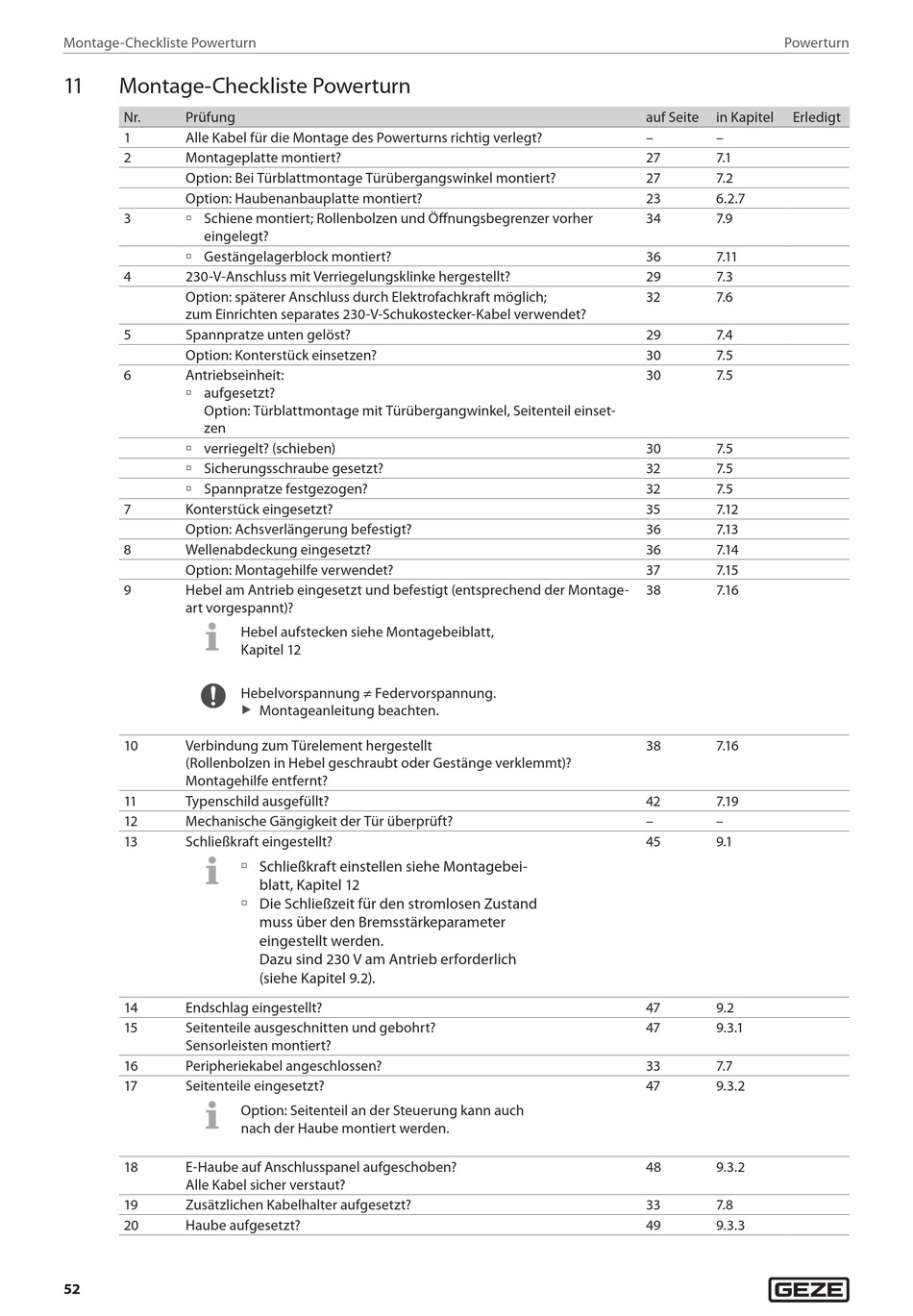

GEZE Powerturn Montage- Und Serviceanleitung Seite 52

Montage-Checkliste Powerturn
11 Montage-Checkliste Powerturn
Nr. Prüfung
1 Alle Kabel für die Montage des Powerturns richtig verlegt?
2 Montageplatte montiert?
Option: Bei Türblattmontage Türübergangswinkel montiert?
Option: Haubenanbauplatte montiert?
3 à Schiene montiert; Rollenbolzen und Öffnungsbegrenzer vorher
eingelegt?
à Gestängelagerblock montiert?
4 230-V-Anschluss mit Verriegelungsklinke hergestellt?
Option: späterer Anschluss durch Elektrofachkraft möglich;
zum Einrichten separates 230-V-Schukostecker-Kabel verwendet?
5 Spannpratze unten gelöst?
Option: Konterstück einsetzen?
6 Antriebseinheit:
à aufgesetzt?
Option: Türblattmontage mit Türübergangwinkel, Seitenteil einset-
zen
à verriegelt? (schieben)
à Sicherungsschraube gesetzt?
à Spannpratze festgezogen?
7 Konterstück eingesetzt?
Option: Achsverlängerung befestigt?
8 Wellenabdeckung eingesetzt?
Option: Montagehilfe verwendet?
9 Hebel am Antrieb eingesetzt und befestigt (entsprechend der Montage-
art vorgespannt)?
10 Verbindung zum Türelement hergestellt
(Rollenbolzen in Hebel geschraubt oder Gestänge verklemmt)?
Montagehilfe entfernt?
11 Typenschild ausgefüllt?
12 Mechanische Gängigkeit der Tür überprüft?
13 Schließkraft eingestellt?
14 Endschlag eingestellt?
15 Seitenteile ausgeschnitten und gebohrt?
Sensorleisten montiert?
16 Peripheriekabel angeschlossen?
17 Seitenteile eingesetzt?
18 E-Haube auf Anschlusspanel aufgeschoben?
Alle Kabel sicher verstaut?
19 Zusätzlichen Kabelhalter aufgesetzt?
20 Haube aufgesetzt?
52
Hebel aufstecken siehe Montagebeiblatt,
Kapitel 12
Hebelvorspannung ≠ Federvorspannung.
Montageanleitung beachten.
X
à Schließkraft einstellen siehe Montagebei-
blatt, Kapitel 12
à Die Schließzeit für den stromlosen Zustand
muss über den Bremsstärkeparameter
eingestellt werden.
Dazu sind 230 V am Antrieb erforderlich
(siehe Kapitel 9.2).
Option: Seitenteil an der Steuerung kann auch
nach der Haube montiert werden.
Powerturn
auf Seite in Kapitel Erledigt
– –
27 7.1
27 7.2
23 6.2.7
34 7.9
36 7.11
29 7.3
32 7.6
29 7.4
30 7.5
30 7.5
30 7.5
32 7.5
32 7.5
35 7.12
36 7.13
36 7.14
37 7.15
38 7.16
38 7.16
42 7.19
– –
45 9.1
47 9.2
47 9.3.1
33 7.7
47 9.3.2
48 9.3.2
33 7.8
49 9.3.3
