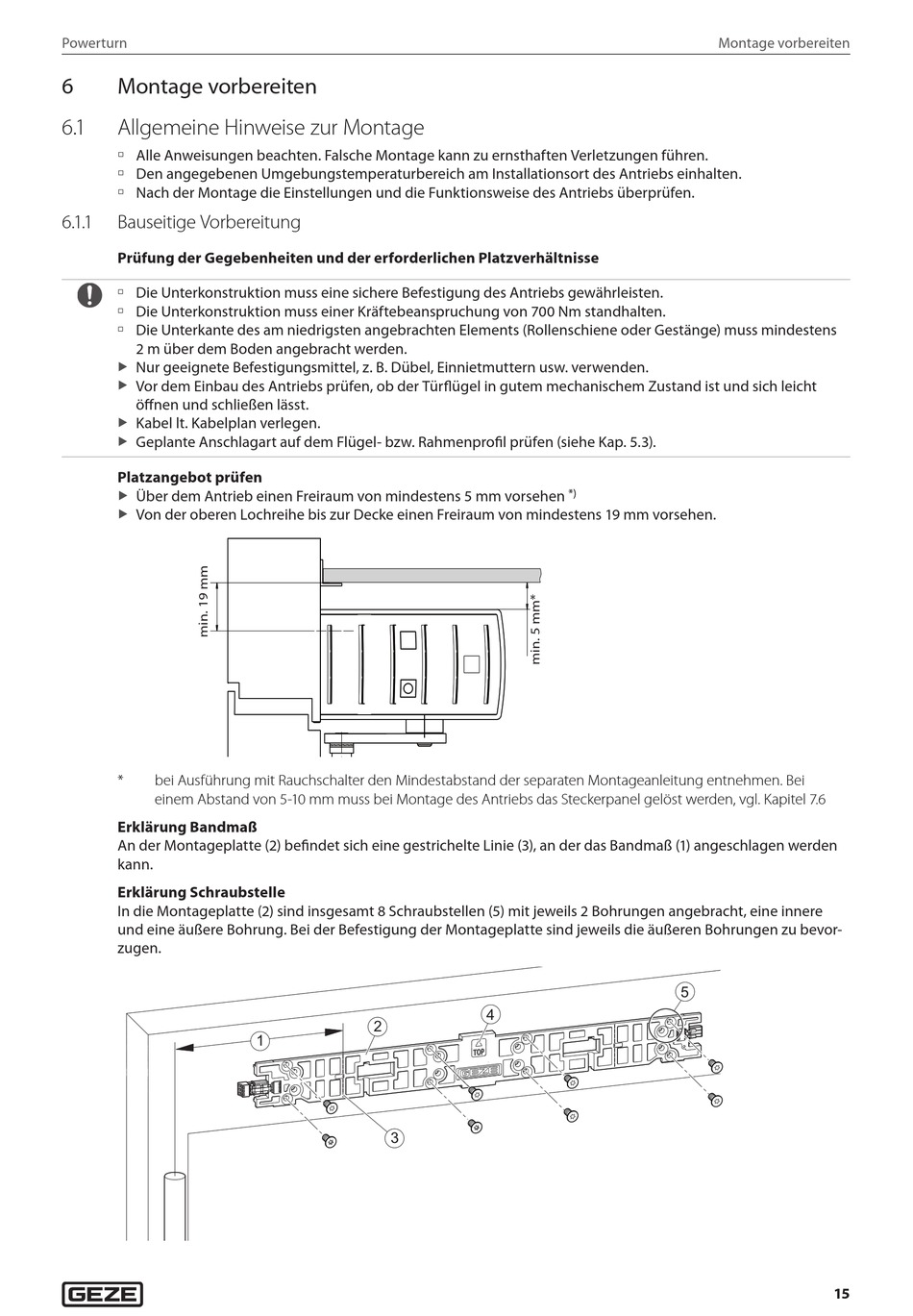

GEZE Powerturn Montage- Und Serviceanleitung Seite 15

Powerturn
6 Montage vorbereiten
6. 1 Allgemeine Hinweise zur Montage
à Alle Anweisungen beachten. Falsche Montage kann zu ernsthaften Verletzungen führen.
à Den angegebenen Umgebungstemperaturbereich am Installationsort des Antriebs einhalten.
à Nach der Montage die Einstellungen und die Funktionsweise des Antriebs überprüfen.
6. 1 . 1 Bauseitige Vorbereitung
Prüfung der Gegebenheiten und der erforderlichen Platzverhältnisse
à Die Unterkonstruktion muss eine sichere Befestigung des Antriebs gewährleisten.
à Die Unterkonstruktion muss einer Kräftebeanspruchung von 700 Nm standhalten.
à Die Unterkante des am niedrigsten angebrachten Elements (Rollenschiene oder Gestänge) muss mindestens
2 m über dem Boden angebracht werden.
Nur geeignete Befestigungsmittel, z. B. Dübel, Einnietmuttern usw. verwenden.
X
Vor dem Einbau des Antriebs prüfen, ob der Türflügel in gutem mechanischem Zustand ist und sich leicht
X
öffnen und schließen lässt.
Kabel lt. Kabelplan verlegen.
X
Geplante Anschlagart auf dem Flügel- bzw. Rahmenprofil prüfen (siehe Kap. 5.3).
X
Platzangebot prüfen
Über dem Antrieb einen Freiraum von mindestens 5 mm vorsehen
X
Von der oberen Lochreihe bis zur Decke einen Freiraum von mindestens 19 mm vorsehen.
X
* bei Ausführung mit Rauchschalter den Mindestabstand der separaten Montageanleitung entnehmen. Bei
einem Abstand von 5-10 mm muss bei Montage des Antriebs das Steckerpanel gelöst werden, vgl. Kapitel 7.6
Erklärung Bandmaß
An der Montageplatte (2) befindet sich eine gestrichelte Linie (3), an der das Bandmaß (1) angeschlagen werden
kann.
Erklärung Schraubstelle
In die Montageplatte (2) sind insgesamt 8 Schraubstellen (5) mit jeweils 2 Bohrungen angebracht, eine innere
und eine äußere Bohrung. Bei der Befestigung der Montageplatte sind jeweils die äußeren Bohrungen zu bevor-
zugen.
2
1
3
*)
4
Montage vorbereiten
5
