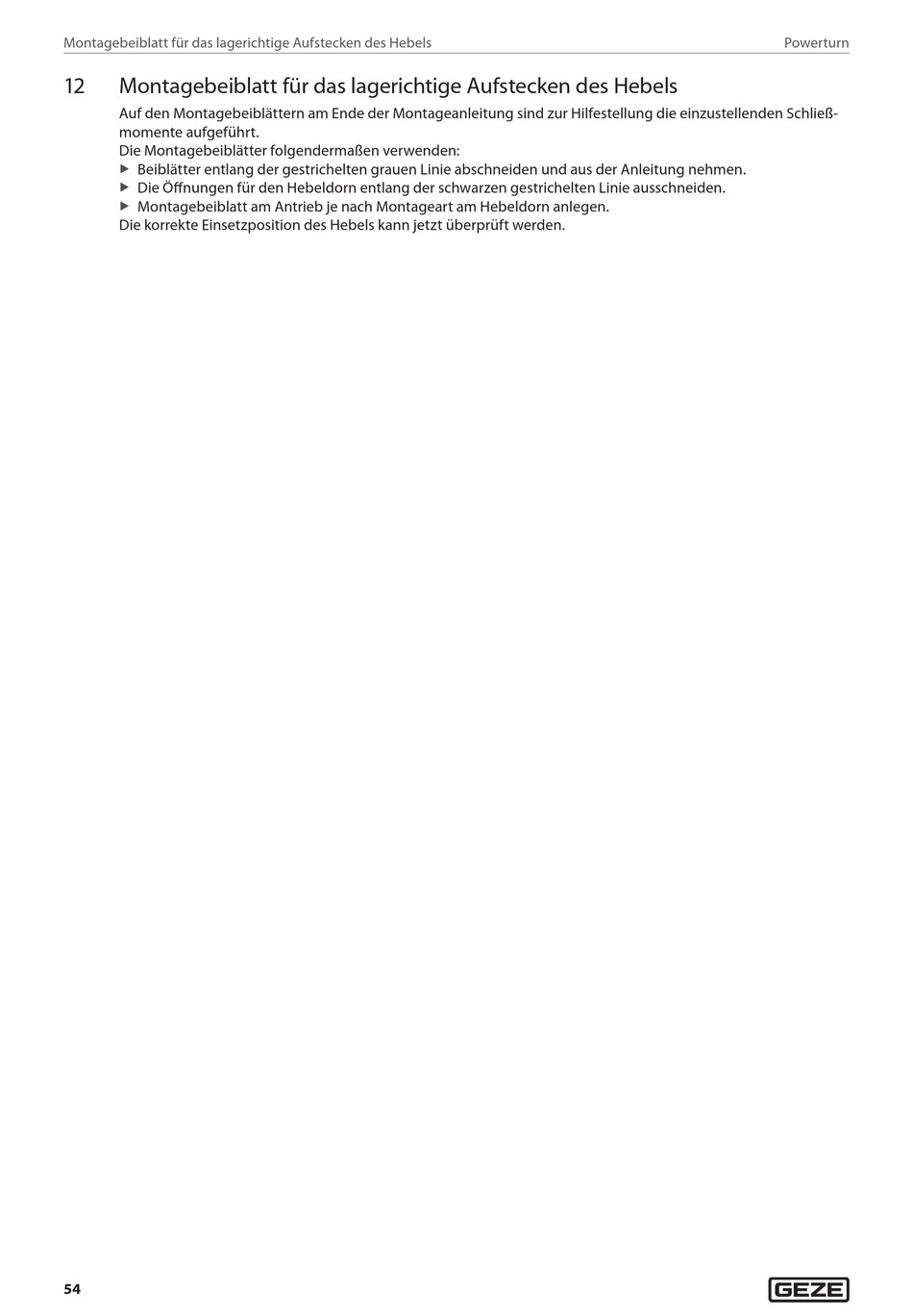

Montagebeiblatt für das lagerichtige Aufstecken des Hebels
12 Montagebeiblatt für das lagerichtige Aufstecken des Hebels
Auf den Montagebeiblättern am Ende der Montageanleitung sind zur Hilfestellung die einzustellenden Schließ-
momente aufgeführt.
Die Montagebeiblätter folgendermaßen verwenden:
Beiblätter entlang der gestrichelten grauen Linie abschneiden und aus der Anleitung nehmen.
X
Die Öffnungen für den Hebeldorn entlang der schwarzen gestrichelten Linie ausschneiden.
X
Montagebeiblatt am Antrieb je nach Montageart am Hebeldorn anlegen.
X
Die korrekte Einsetzposition des Hebels kann jetzt überprüft werden.
