TSA 160 NT und Varianten

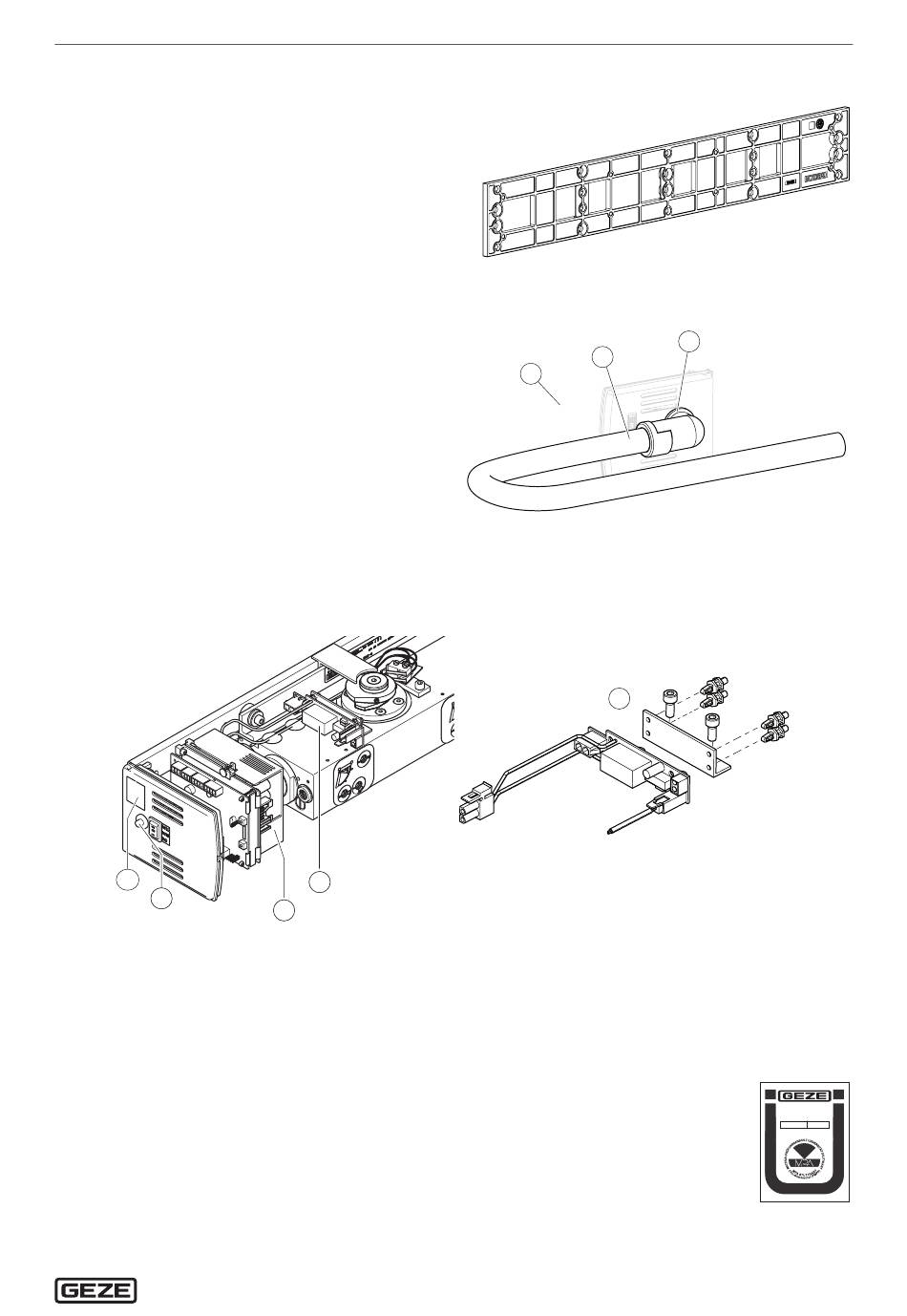

5.2.4 Montageplatte für Antriebe (Option)
Je nach Einbausituation ist eine Montageplatte erfor-
derlich.
Generell wird zur Vereinfachung der Montage eine
Montageplatte empfohlen.
Bei 2-flg. Ausführung auch mit durchgehender Monta-
geplatte oder mit Zwischenmontageplatte möglich.
5.2.5 Türübergangskabel
Dient als Leitungsschutz beim Einsatz von
beweglichen Teilen zu feststehenden Elemen-
ten (Türen, Fenster).
1 Seitenteil
2 Türübergangskabel
3 Mutter 2× (rückseitig)
5.2.6 Ansteuerelemente (Zubehör)
Siehe Anschlussplan TSA 160 NT.
5.2.7 F-Platine als Option
3
4
1 Abschaltplatine
2 Steuerung DCU5
3 Ü-Zeichen
4 Reset-Taster
5 Zubehör für TSA 160 NT F
Ü-Zeichen
Der TSA 160 NT F ist für den Einsatz an Feuer- oder Rauchschutztüren vorgesehen.
Zulässige Montageart:
à Kopfmontage Bandgegenseite mit Gestänge (1flg. / 2flg.) im Schließergrößenbe-
reich EN4-6
1
2
3
2
1
5
Produktbeschreibung
DIN 18263-4
K-BGS-ST EN4-6
