Produktbeschreibung

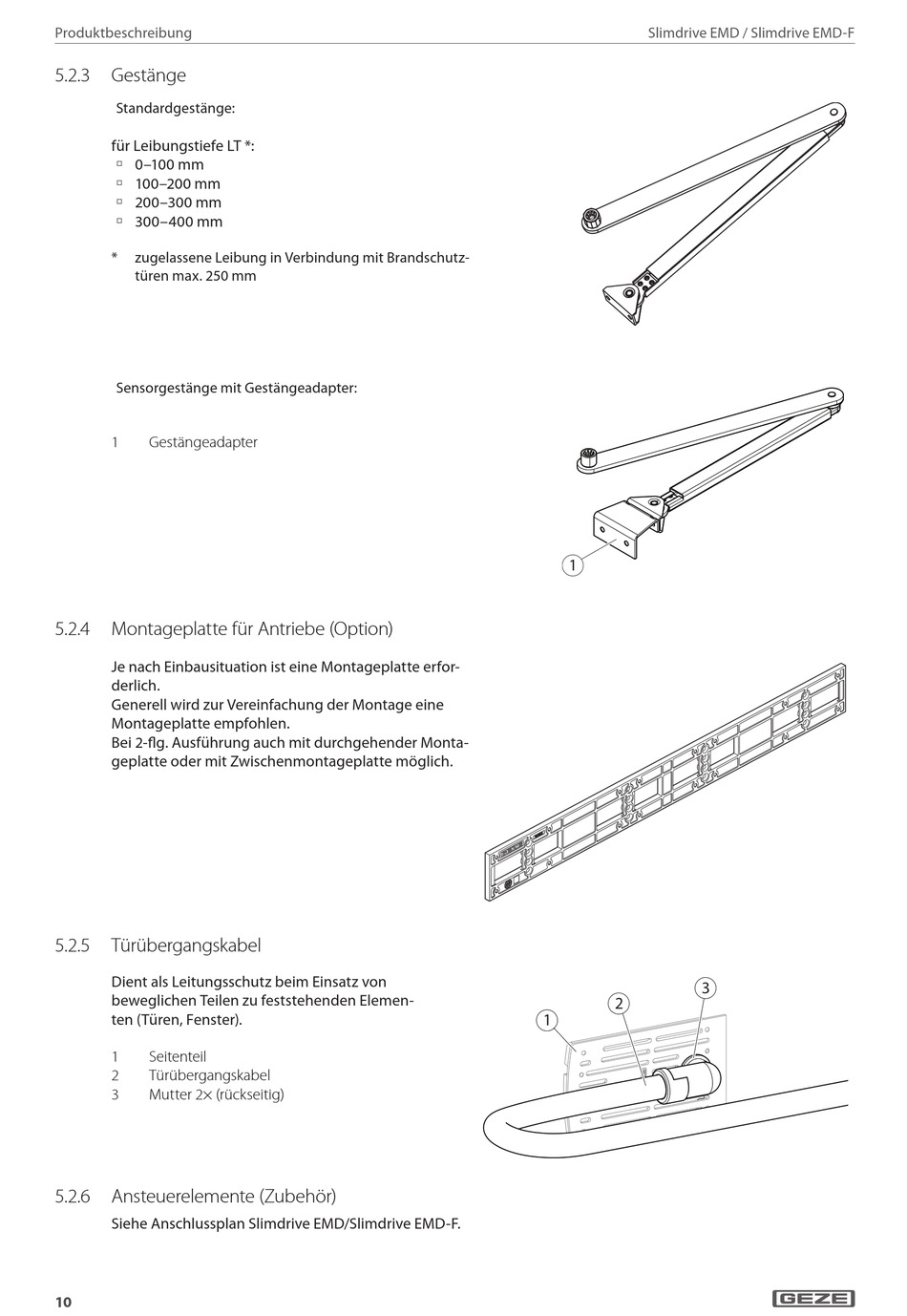

5.2.3 Gestänge
Standardgestänge:
für Leibungstiefe LT *:
à 0–100 mm
à 100–200 mm
à 200–300 mm
à 300–400 mm
* zugelassene Leibung in Verbindung mit Brandschutz-
türen max. 250 mm
Sensorgestänge mit Gestängeadapter:
1 Gestängeadapter
5.2.4 Montageplatte für Antriebe (Option)
Je nach Einbausituation ist eine Montageplatte erfor-
derlich.
Generell wird zur Vereinfachung der Montage eine
Montageplatte empfohlen.
Bei 2-flg. Ausführung auch mit durchgehender Monta-
geplatte oder mit Zwischenmontageplatte möglich.
5.2.5 Türübergangskabel
Dient als Leitungsschutz beim Einsatz von
beweglichen Teilen zu feststehenden Elemen-
ten (Türen, Fenster).
1 Seitenteil
2 Türübergangskabel
3 Mutter 2× (rückseitig)
5.2.6 Ansteuerelemente (Zubehör)
Siehe Anschlussplan Slimdrive EMD/Slimdrive EMD-F.
10
Slimdrive EMD / Slimdrive EMD-F
1
3
2
1
