GEZE Perlan AUT-NT

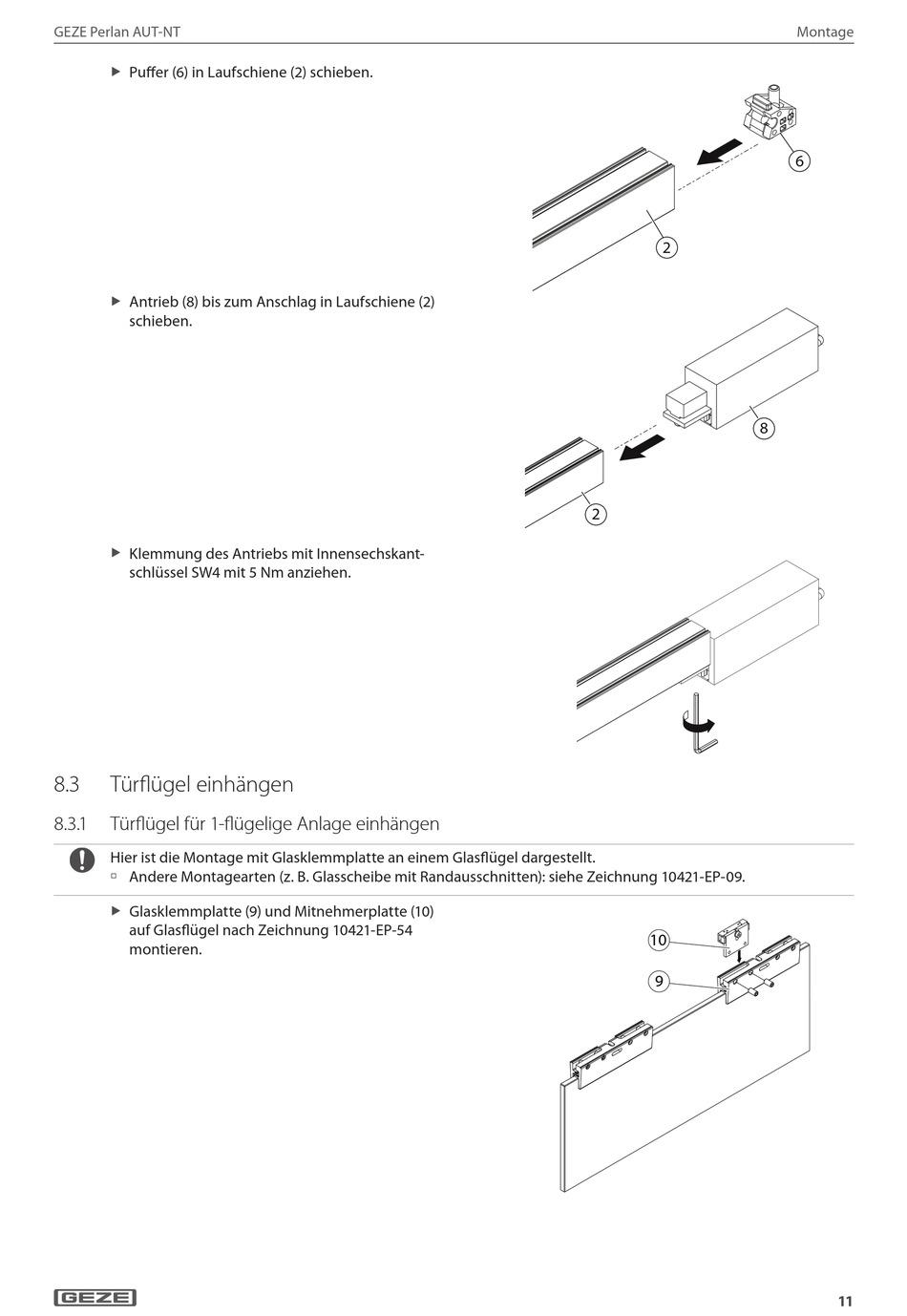

Puffer (6) in Laufschiene (2) schieben.
X
Antrieb (8) bis zum Anschlag in Laufschiene (2)
X
schieben.
Klemmung des Antriebs mit Innensechskant-
X
schlüssel SW4 mit 5 Nm anziehen.
8.3 Türflügel einhängen
8.3. 1 Türflügel für 1-flügelige Anlage einhängen
Hier ist die Montage mit Glasklemmplatte an einem Glasflügel dargestellt.
Andere Montagearten (z. B. Glasscheibe mit Randausschnitten): siehe Zeichnung 10421-EP-09.
à
Glasklemmplatte (9) und Mitnehmerplatte (10)
X
auf Glasflügel nach Zeichnung 10421-EP-54
montieren.
2
8
2
10
9
Montage
6
11
