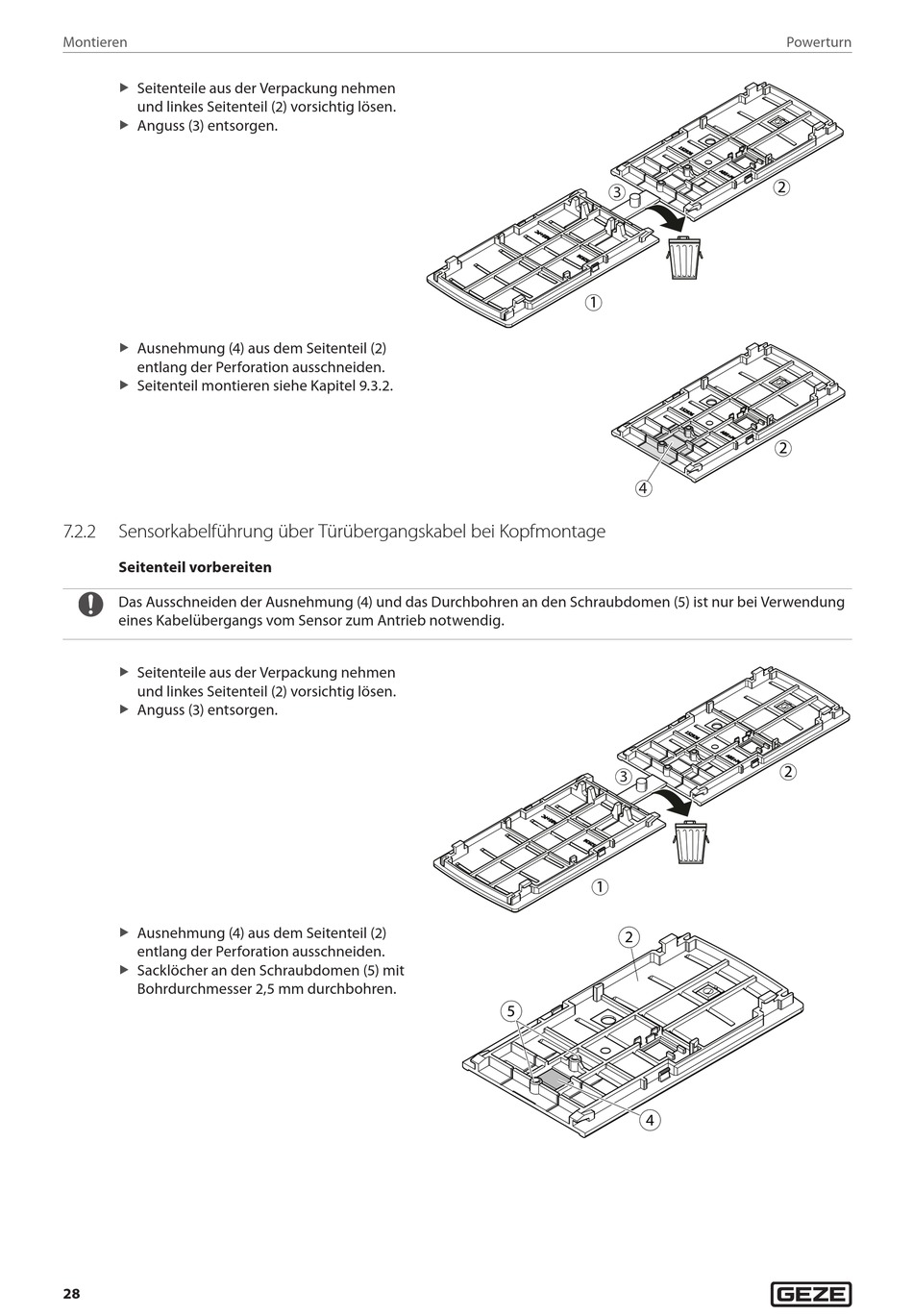

Montieren
Seitenteile aus der Verpackung nehmen
X
und linkes Seitenteil (2) vorsichtig lösen.
Anguss (3) entsorgen.
X
Ausnehmung (4) aus dem Seitenteil (2)
X
entlang der Perforation ausschneiden.
Seitenteil montieren siehe Kapitel 9.3.2.
X
7.2.2
Sensorkabelführung über Türübergangskabel bei Kopfmontage
Seitenteil vorbereiten
Das Ausschneiden der Ausnehmung (4) und das Durchbohren an den Schraubdomen (5) ist nur bei Verwendung
eines Kabelübergangs vom Sensor zum Antrieb notwendig.
Seitenteile aus der Verpackung nehmen
X
und linkes Seitenteil (2) vorsichtig lösen.
Anguss (3) entsorgen.
X
Ausnehmung (4) aus dem Seitenteil (2)
X
entlang der Perforation ausschneiden.
Sacklöcher an den Schraubdomen (5) mit
X
Bohrdurchmesser 2,5 mm durchbohren.
28
3
4
3
2
5
4
Powerturn
