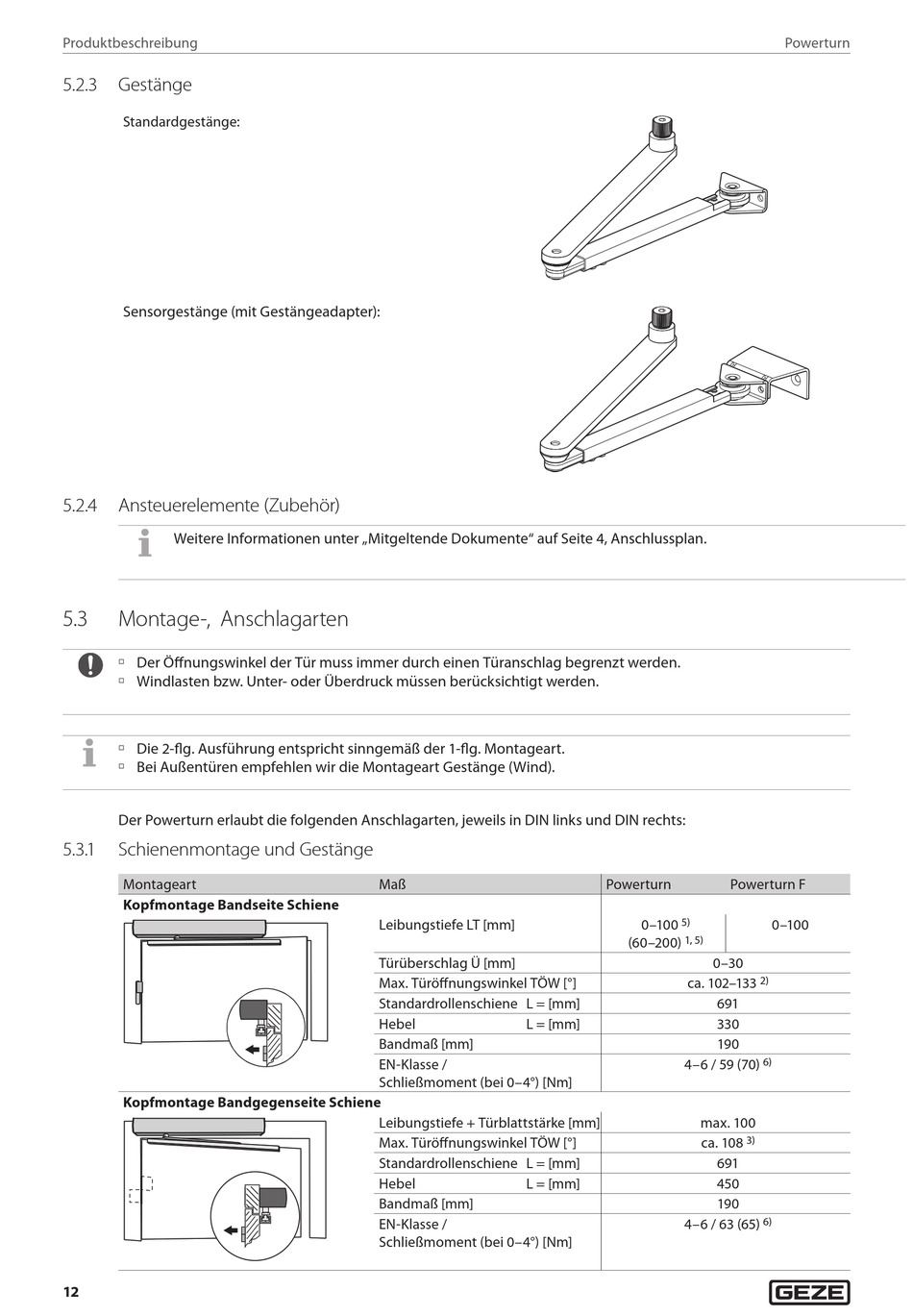

GEZE Powerturn Montage- Und Serviceanleitung Seite 12

Produktbeschreibung
5.2.3 Gestänge
Standardgestänge:
Sensorgestänge (mit Gestängeadapter):
5.2.4 Ansteuerelemente (Zubehör)
Weitere Informationen unter „Mitgeltende Dokumente" auf Seite 4, Anschlussplan.
5.3 Montage-, Anschlagarten
à Der Öffnungswinkel der Tür muss immer durch einen Türanschlag begrenzt werden.
à Windlasten bzw. Unter- oder Überdruck müssen berücksichtigt werden.
à Die 2-flg. Ausführung entspricht sinngemäß der 1-flg. Montageart.
à Bei Außentüren empfehlen wir die Montageart Gestänge (Wind).
Der Powerturn erlaubt die folgenden Anschlagarten, jeweils in DIN links und DIN rechts:
5.3. 1 Schienenmontage und Gestänge
Montageart
Kopfmontage Bandseite Schiene
Kopfmontage Bandgegenseite Schiene
12
Maß
Leibungstiefe LT [mm]
Türüberschlag Ü [mm]
Max. Türöffnungswinkel TÖW [°]
Standardrollenschiene L = [mm]
Hebel L = [mm]
Bandmaß [mm]
EN-Klasse /
Schließmoment (bei 0–4°) [Nm]
Leibungstiefe + Türblattstärke [mm]
Max. Türöffnungswinkel TÖW [°]
Standardrollenschiene L = [mm]
Hebel L = [mm]
Bandmaß [mm]
EN-Klasse /
Schließmoment (bei 0–4°) [Nm]
Powerturn Powerturn F
0–100 5) 0–100
1, 5)
(60–200)
0–30
ca. 102–133 2)
691
330
190
4–6 / 59 (70) 6)
max. 100
ca. 108 3)
691
450
190
4–6 / 63 (65) 6)
