7. 1 7 Gestänge montieren und demontieren
7. 1 7. 1 Gestänge montieren
2
13°
4

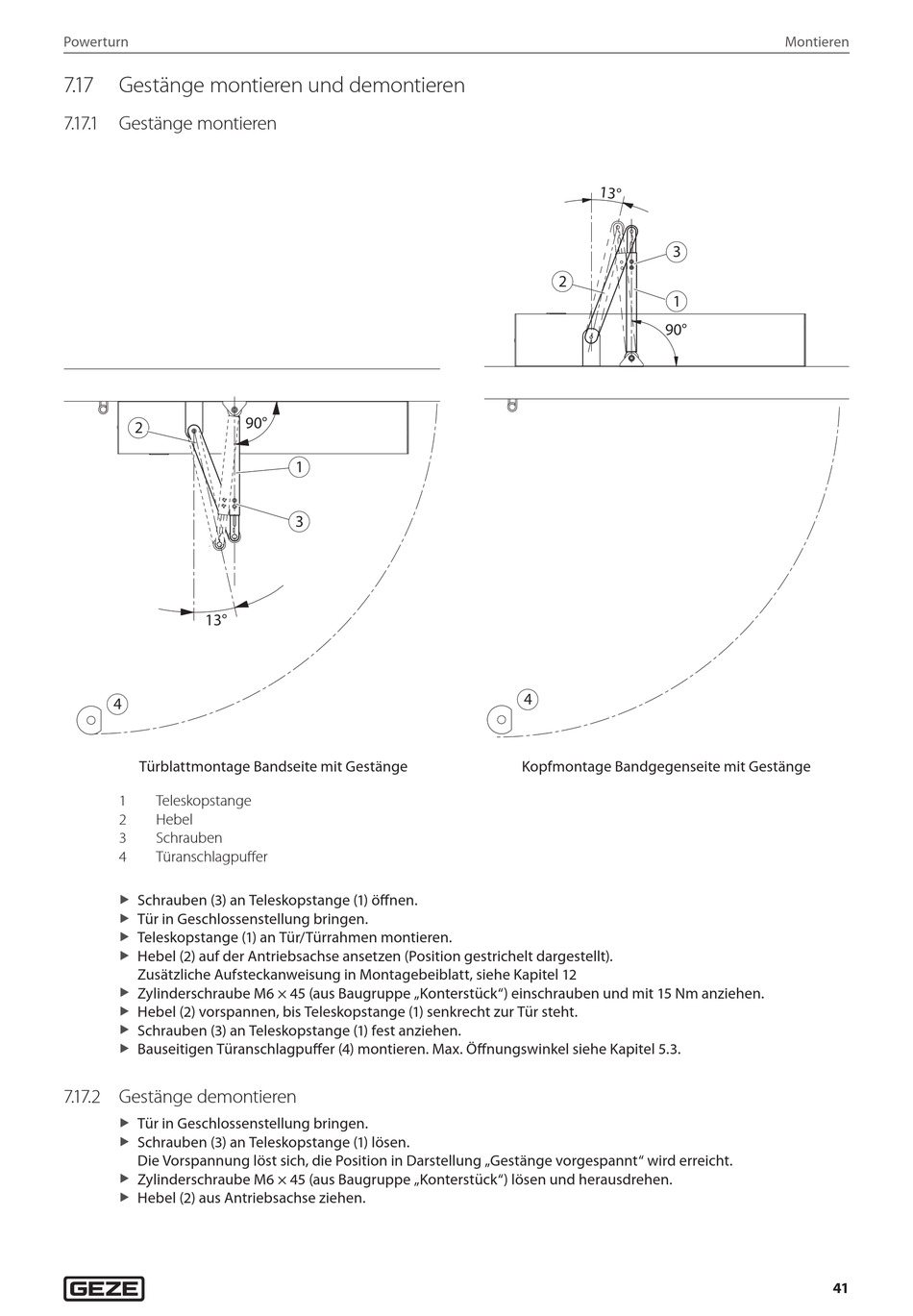

Türblattmontage Bandseite mit Gestänge
1 Teleskopstange
2 Hebel
3 Schrauben
4 Türanschlagpuffer
Schrauben (3) an Teleskopstange (1) öffnen.
X
Tür in Geschlossenstellung bringen.
X
Teleskopstange (1) an Tür/Türrahmen montieren.
X
Hebel (2) auf der Antriebsachse ansetzen (Position gestrichelt dargestellt).
X
Zusätzliche Aufsteckanweisung in Montagebeiblatt, siehe Kapitel 12
Zylinderschraube M6 × 45 (aus Baugruppe „Konterstück") einschrauben und mit 15 Nm anziehen.
X
Hebel (2) vorspannen, bis Teleskopstange (1) senkrecht zur Tür steht.
X
Schrauben (3) an Teleskopstange (1) fest anziehen.
X
Bauseitigen Türanschlagpuffer (4) montieren. Max. Öffnungswinkel siehe Kapitel 5.3.
X
7. 1 7.2 Gestänge demontieren
Tür in Geschlossenstellung bringen.
X
Schrauben (3) an Teleskopstange (1) lösen.
X
Die Vorspannung löst sich, die Position in Darstellung „Gestänge vorgespannt" wird erreicht.
Zylinderschraube M6 × 45 (aus Baugruppe „Konterstück") lösen und herausdrehen.
X
Hebel (2) aus Antriebsachse ziehen.
X
