Powerturn

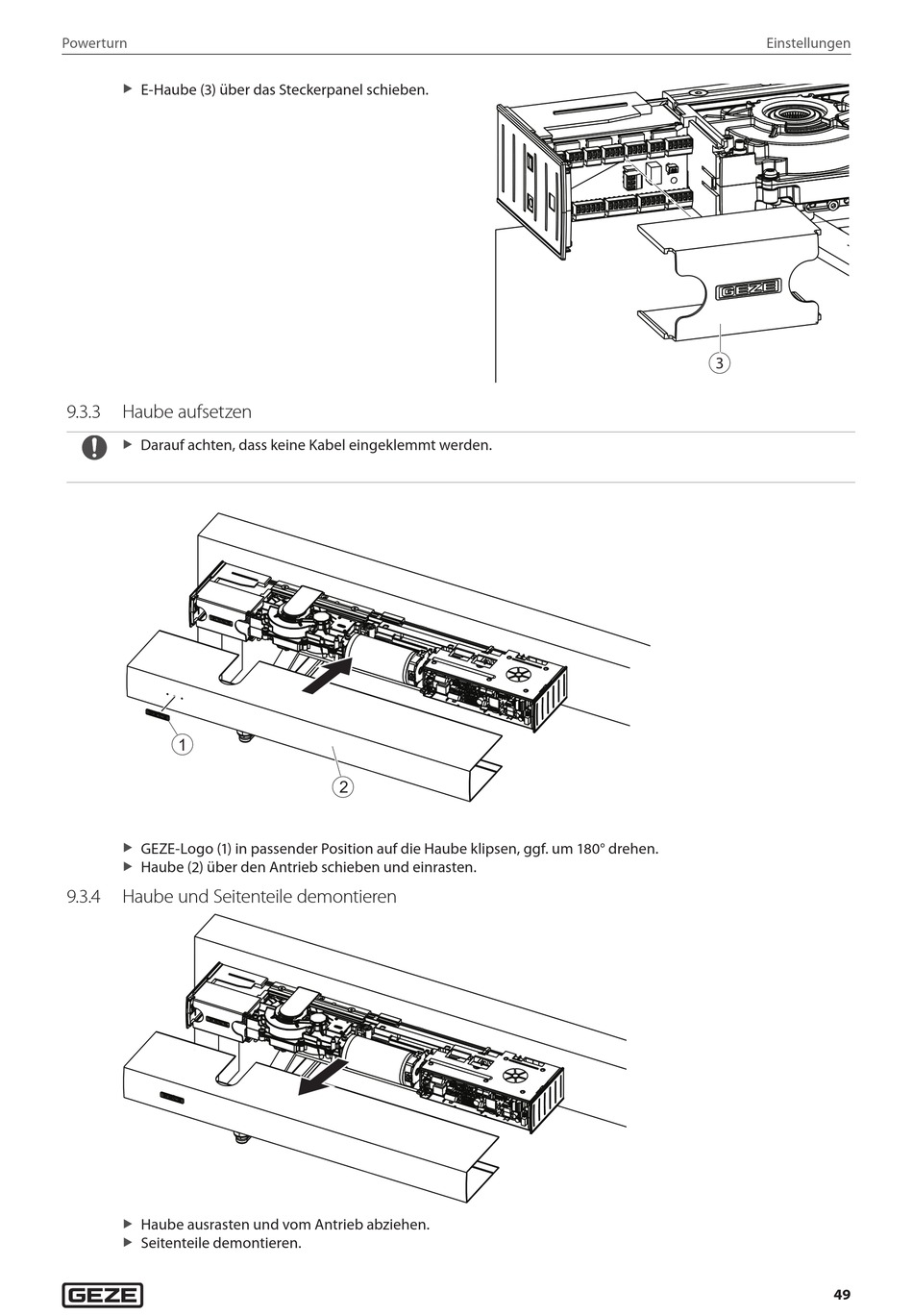

E-Haube (3) über das Steckerpanel schieben.
X
9.3.3
Haube aufsetzen
Darauf achten, dass keine Kabel eingeklemmt werden.
X
1
GEZE-Logo (1) in passender Position auf die Haube klipsen, ggf. um 180° drehen.
X
Haube (2) über den Antrieb schieben und einrasten.
X
9.3.4
Haube und Seitenteile demontieren
Haube ausrasten und vom Antrieb abziehen.
X
Seitenteile demontieren.
X
2
Einstellungen
3
49
