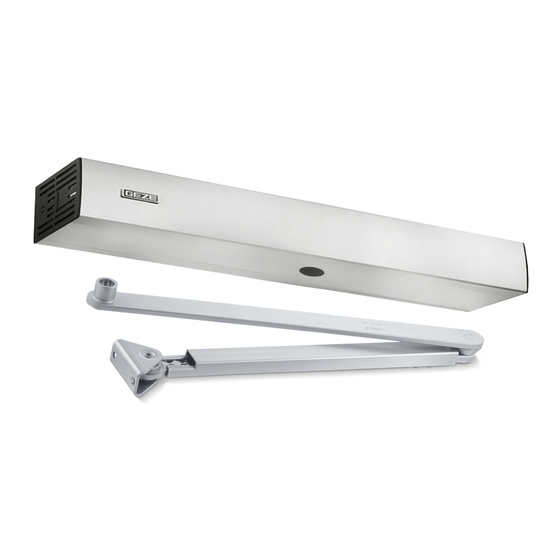

- Seite 1 Slimdrive EMD DE Montage- und Serviceanleitung Invers...
-
Seite 2: Inhaltsverzeichnis
Slimdrive EMD invers Inhaltsverzeichnis Symbole und Darstellungsmittel ........................3 Produkthaftung ................................3 Sicherheit ..................................3 Bestimmungsgemäßer Gebrauch ................................3 Normen ..........................................4 Mitgeltende Dokumente ....................................4 Sicherheitshinweise ......................................4 Sicherheitsbewusstes Arbeiten ...................................4 Prüfung der montierten Anlage .................................4 Umweltbewusstes Arbeiten ..................................4 Transport und Lagerung ............................5 Werkzeuge .................................5 Produktbeschreibung ............................5 Anlagenbeschreibung und technische Daten ............................5... -
Seite 3: Symbole Und Darstellungsmittel
Sicherheit 3. 1 Bestimmungsgemäßer Gebrauch Der Türantrieb Slimdrive EMD Invers ist zum automatischen Öffnen und Schließen von Drehflügel-Anschlagtüren bestimmt. Bei Netzausfall oder im Alarmfall öffnet die Tür mechanisch. Der Slimdrive EMD Invers ist geeignet: ausschließlich für den Einsatz in trockenen Räumen à... -
Seite 4: Normen
Für sicherheitstechnische Prüfungen sind die länderspezifischen Gesetze und Vorschriften zu beachten. à Eigenmächtige Änderungen an der Anlage schließen jede Haftung von GEZE für resultierende Schäden aus. à Bei Kombination mit Fremdfabrikaten übernimmt GEZE keine Gewährleistung. Auch für Reparatur- und War- à... -
Seite 5: Transport Und Lagerung
Slimdrive EMD invers Transport und Lagerung Transport und Lagerung Der Türantrieb Slimdrive EMD Invers ist nicht für harte Schläge oder für den Sturz aus der Höhe gebaut. à à Nicht werfen, nicht fallenlassen! Lagertemperaturen unter -30 °C und über + 60 °C können zu Schäden am Gerät führen. -
Seite 6: Grundaufbau Und Erweiterung
Produktbeschreibung Slimdrive EMD invers Grundaufbau und Erweiterung Antrieb Motor-Getriebeeinheit � � � � � � � � � Trafo Seitenteile Grundplatte Steuerung EMD invers Antriebsachse, durchgehend Energiespeicher Haube eloxiert oder farbig (bei 2-flg. Ausführung auch durchgehend oder mit Zwischenhaube möglich) Rollenschiene mit Hebel Die Montage hängt von der gewählten An-... -
Seite 7: Montage-, Anschlagarten
Montage-, Anschlagarten Die 2-flgl. Ausführung entspricht sinngemäß der 1-flgl. Montageart. Der Öffnungswinkel der Tür muss durch einen Türanschlag begrenzt werden. Der Slimdrive EMD Invers erlaubt die folgenden Anschlagarten, jeweils für Türen DIN links und Türen DIN rechts: Bandseite Bandgegenseite Kopfmontage Bandseite... -
Seite 8: Montage
à 7. 1 . 1 Lieferumfang und Vollständigkeit Alle Verpackungseinheiten öffnen. Vollständigkeit des Lieferumfangs prüfen. Mit den Teilen vertraut machen. Der Türantrieb Slimdrive EMD Invers mit Rollenschiene oder Gestänge besteht aus: Antriebseinheit à 1 Antrieb à 1 Satz Befestigungsschrauben à... -
Seite 9: Anschlagschablone Für Antrieb, Rollenschiene Und Gestänge (Ausführung Invers)
Slimdrive EMD invers Montage Anschlagschablone für Antrieb, Rollenschiene und Gestänge (Ausführung Invers) Die Türoberkante muss genau waagrecht ausgerichtet sein, sowohl in Geschlossen- wie in Offenlage. Richtige Anschlagschablone entsprechend der Montageart (Kap. 7.3) zur Hand nehmen. Befestigungsart beachten (Direktbefestigung bzw. mit Montageplatte, siehe Kap. 7.3) Anschlagschablone parallel zur Türoberkante ausrichten. -
Seite 10: Anschlagmaße Zu Den Montagearten
Montageplatte = M5 Grundplatte = M5 oder Spanplattenschrauben à Rollenschiene = M5 oder Spanplattenschrauben à Antriebsorientierung Antrieb so montieren, dass der Trafo zum Band zeigt. Platzbedarf Platzbedarf Slimdrive EMD invers Maßbezug Oberkante Türprofil � (=Oberkante Rollenschiene) Platzbedarf Rollenschiene � �... -
Seite 11: Kopfmontage Bandgegenseite Mit Rollenschiene (Einflügelig)
Montageplatte = M5 à Grundplatte = M5 oder Spanplattenschrauben à à Rollenschiene = M5 oder Spanplattenschrauben Antriebsorientierung Antrieb so montieren, dass die Steuerung zum Band zeigt. Platzbedarf Platzbedarf Slimdrive EMD invers Maßbezug Unterkante Rahmen (Sturz) Platzbedarf Rollenschiene � � �... -
Seite 12: Kopfmontage Bandgegenseite Mit Gestänge (Einflügelig)
Für jede Bohrreihe mindestens 2 Schrauben verwenden Befestigungsmittel à Montageplatte = M5 Grundplatte = M5 oder Spanplattenschrauben à Antriebsorientierung Antrieb so montieren, dass die Steuerung zum Band zeigt. Platzbedarf Platzbedarf Slimdrive EMD invers Maßbezug Unterkante Rahmen (Sturz) Platzbedarf Gestänge � � �... -
Seite 13: Türblattmontage Bandseite (Einflügelig)
Montageplatte = M5 à Grundplatte = M5 oder Spanplattenschrauben à Rollenschiene = M5 oder Spanplattenschrauben à Antriebsorientierung Antrieb so montieren, dass die Steuerung zum Band zeigt. ���� Platzbedarf Platzbedarf Rollenschiene Maßbezug Oberkante Türprofil Platzbedarf Slimdrive EMD invers � � �... -
Seite 14: Kopfmontage Bandseite Mit Rollenschiene (Zweiflügelig)
Montage Slimdrive EMD invers 7.3.5 Kopfmontage Bandseite mit Rollenschiene (zweiflügelig) Passende Anschlagschablone wie bei einflügeliger Ausführung verwenden (siehe Kap. 7.2) Befestigung 2x EMD invers mit Zwischenmontageplatte ��� ��� ��� ��� ��� ��� ��� ��� ��� ��� � �� �� �... -
Seite 15: Kopfmontage Bandgegenseite Mit Rollenschiene (Zweiflügelig)
Slimdrive EMD invers Montage 7.3.6 Kopfmontage Bandgegenseite mit Rollenschiene (zweiflügelig) Passende Anschlagschablone wie bei einflügeliger Ausführung verwenden (siehe Kap. 7.2) Befestigung 2x EMD invers mit Zwischenmontageplatte ��� ��� ��� ��� ��� ��� ��� � ��� � ��� � � ���... -
Seite 16: Kopfmontage Bandgegenseite Mit Gestänge (Zweiflügelig)
Montage Slimdrive EMD invers 7.3.7 Kopfmontage Bandgegenseite mit Gestänge (zweiflügelig) Passende Anschlagschablone wie bei einflügeliger Ausführung verwenden (siehe Kap. 7.2) Befestigung 2x EMD invers mit Zwischenmontageplatte ��� ��� ��� ��� ��� ��� ��� ��� � � ��� ��� � �... -
Seite 17: Türblattmontage Bandseite Mit Gleitschiene (Zweiflügelig)
Slimdrive EMD invers Montage 7.3.8 Türblattmontage Bandseite mit Gleitschiene (zweiflügelig) Passende Anschlagschablone wie bei einflügeliger Ausführung verwenden (siehe Kap. 7.2) Befestigung 2x EMD invers mit durchgehender Montageplatte �� ��� ��� �� ��� ��� ��� ��� ��� ��� ��� � �... -
Seite 18: Antrieb Montieren
Hebel montieren (für Montage mit Rollenschiene) WARNUNG! Verletzungsgefahr, Gefahr von Beschädigungen am Slimdrive EMD invers! Der montierte und evtl. gespannte Hebel wird elektrisch gebremst. Das Lösen eines Motorkabels setzt die gespeicherte Energie eines gespannten Hebels ungebremst frei und beschleunigt den Hebel zurück in die Aus- gangsposition. -
Seite 19: Anwendung Der Rollenhebeltypen, Abhängig Von Der Montageart
Slimdrive EMD invers Montage 7.7. 1 Anwendung der Rollenhebeltypen, abhängig von der Montageart Montageart Montageseite Rollenhebel Kopfmontage Bandseite DIN links Standard DIN rechts Standard Kopfmontage Bandgegenseite DIN links Türblatt DIN links DIN rechts Türblatt DIN rechts Türblattmontage-Bandseite DIN links Türblatt DIN links DIN rechts Türblatt DIN rechts... -
Seite 20: Türblattmontage Bandseite Mit Rollenschiene
Montage Slimdrive EMD invers 7.7.4 Türblattmontage Bandseite mit Rollenschiene Darauf achten, dass der richtige Hebel DIN Rechts bzw. DIN Links entsprechend Bestellung eingebaut wird. Siehe Prägung auf dem Rollenhebel. Tür (6) auf max. Öffnungsweite öffnen, dort festsetzen. Hebel (2) wie gestrichelt gezeichnet aufsetzen. -
Seite 21: Elektrischer Anschluss
Slimdrive EMD invers Elektrischer Anschluss Elektrischer Anschluss 8. 1 Netzanschluss Nach geltenden Vorschriften muss der Türantrieb an geeigneter Stelle spannungsfrei geschaltet werden à können. Bei fest verlegtem Anschluss bauseits einen vorgeschalteten Hauptschalter vorsehen. Bei Verwendung von flexiblen Kabeln immer isolierte Aderendhülsen verwenden. -
Seite 22: Einstellungen
Einstellungen Slimdrive EMD invers Einstellungen 9. 1 Öffnungskraft einstellen Die Öffnungskraft muss am Energiespeicher für alle Betriebsarten immer eingestellt werden. Die Zuordnung ist von der Montageart entsprechend Kap. 6.3 abhängig. 9. 1 . 1 Werkseinstellung 9. 1 .2 Federvorspannung für Montageart Rollenschiene einstellen VoRSicht! Schäden am Energiespeicher! -
Seite 23: Öffnungsgeschwindigkeit Im Stromlosen Zustand
Steuerungsparameter prüfen (siehe Anschlussplan). Antrieb erneut lernen lassen. Service und Wartung Die nachstehend vorgeschriebenen Wartungsarbeiten am Slimdrive EMD invers sind mindestens einmal im Jahr von einem Sachkundigen durchzuführen. Bei vorhandenem Display-Programmschalter leuchtet die Serviceanzeige im Display. Service und Wartung zeitnah durchführen. -
Seite 24: Wartungsarbeiten
Vor Arbeiten am Motor Anlage vom Netz trennen. Motor abkühlen lassen. 10.2 Wartungsarbeiten Der Slimdrive EMD Invers ist weitgehend wartungsfrei und es fallen außer den unten aufgeführten keine um- fangreichen Arbeiten an: Befestigungsschrauben auf festen Sitz prüfen. Befestigungsschraube für Gestänge bzw. Rollenhebel nachziehen. - Seite 25 Slimdrive EMD invers Service und Wartung Nach Veränderungen am Antrieb (Federvorspannung, Öffnungsweite, Anschlagmaße, Wechsel der An- lenkungselemente) oder Änderungen am Sicherheitssensor „Öffnen“ Steuerungsparameter prüfen (siehe Anschlussplan). Antrieb erneut lernen lassen (siehe Anschlussplan). „Servicemodus“ ist vollständig durchlaufen lassen (siehe Anschlussplan).
- Seite 26 Service und Wartung Slimdrive EMD invers...
- Seite 27 Slimdrive EMD invers Service und Wartung...
