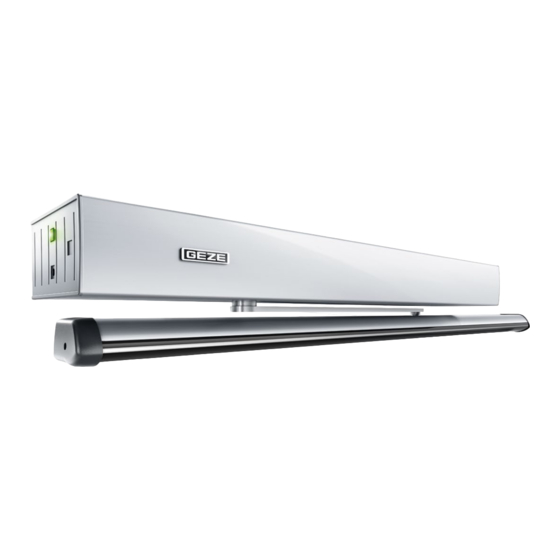

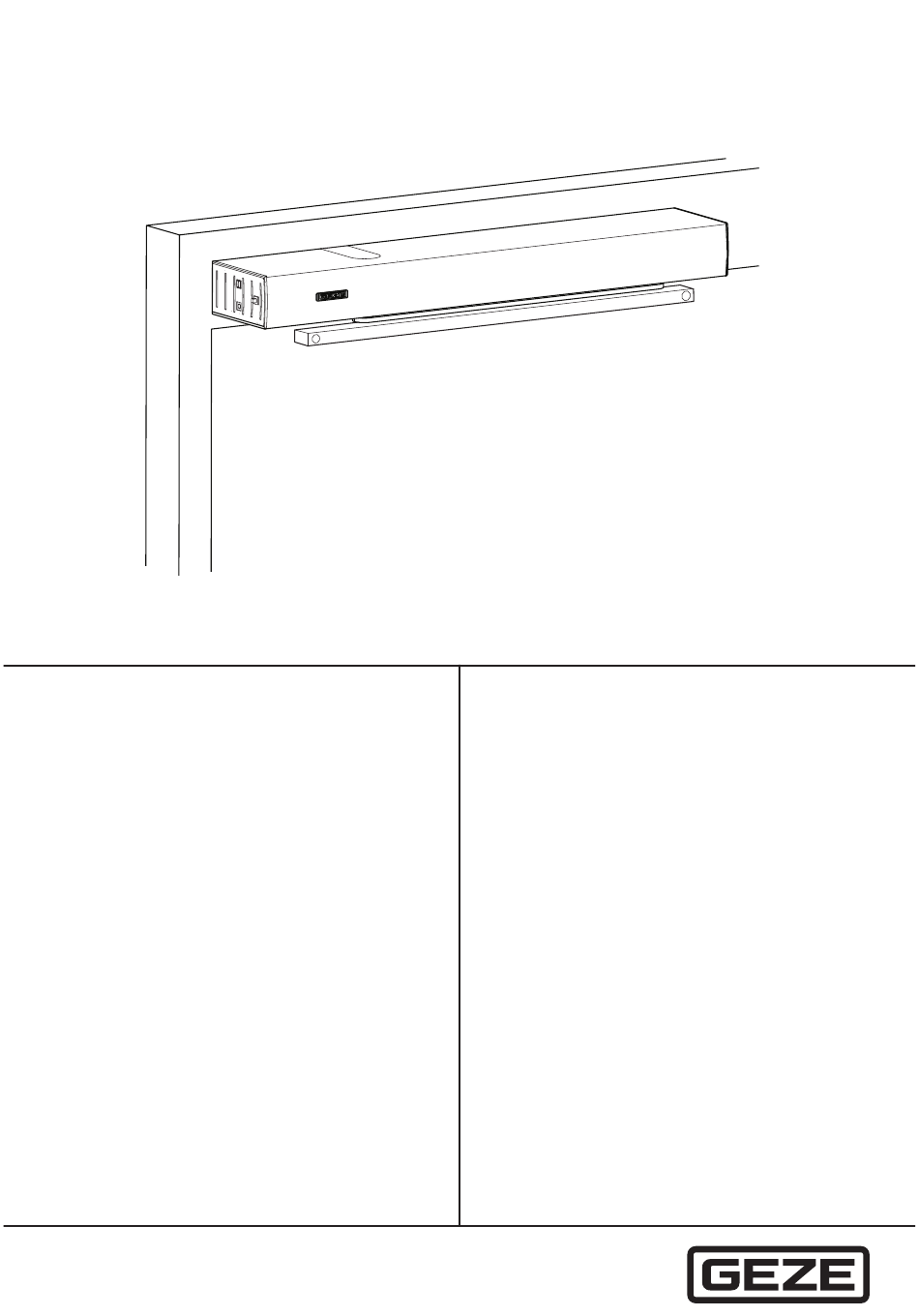

- Seite 1 Powerturn Originalbetriebsanleitung DE Benutzerhandbuch Gültig für Varianten: Powerturn (1-flg./2-flg.) Powerturn F (1-flg.) Powerturn F-IS (2-flg.) Powerturn F/R (1-flg./2-flg.) Powerturn IS/TS (2-flg.) Powerturn F-IS/TS (2-flg.) Powerturn F/R-IS/TS (2-flg.) 154918-03...
-
Seite 2: Inhaltsverzeichnis
Powerturn Inhaltsverzeichnis Einführung .................................3 Symbole und Darstellungsmittel ................................3 Produkthaftung.........................................3 Sonderfälle ..........................................3 Weiterführende Informationen ...................................3 Begriffe ..........................................4 Grundlegende Sicherheitshinweise ........................5 Beschreibung ................................7 Montagearten und Ausführungen ................................7 Aufbau ..........................................7 Übersicht der Betriebsarten ..................................8 Bedienelemente ........................................8 3.4.1 Betriebsartentaster mit Betriebsartenanzeige ............................8 3.4.2 Mechanischer Programmschalter MPS (Option) ...........................9 3.4.3 Displayprogrammschalter (Option) ................................9 Tür im normalen Betrieb ..................................... -
Seite 3: Einführung
Powerturn Einführung Einführung 1. 1 Symbole und Darstellungsmittel Warnhinweise In dieser Anleitung werden Warnhinweise verwendet, um Sie vor Personen- und Sachschäden zu warnen. Lesen und beachten Sie diese Warnhinweise immer. Befolgen Sie alle Maßnahmen, die mit dem Warnsymbol und Warnwort gekennzeichnet sind. Warnsymbol Warnwort Bedeutung Gefahren für Personen. -
Seite 4: Begriffe
Benutzer den Not-Stop-Schalter wieder entriegelt und damit die Not- Stop-Situation beendet. Niedrigenergiebetrieb Der GEZE Powerturn kann als Niedrigenergieantrieb verwendet werden. Im Niedrigenergiebetrieb wird die Kraft beim Öffnen und Schließen der Tür auf 67 N reduziert und es wird die Öffnungs- und Schließzeit reduziert. Das verringert die Ge- fahr des Anstoßens einer Person durch den fahrenden Flügel. - Seite 5 Powerturn Einführung Begriff Erklärung Elektrische Schließfolgeregelung Schließfolgeregelung Im Normalbetrieb wird bei zweiflügeligen Türantrieben die Schließfolge der Türflügel durch die Steuerungen der Türantriebe geregelt. Dabei wird zuerst der Standflügel ge- schlossen. Der Gangflügel bleibt solange in der Offenlage stehen, bis der Standflügel die Schließlage erreicht hat, erst danach beginnt der Gangflügel zu schließen.
-
Seite 6: Grundlegende Sicherheitshinweise
Für den Servicetechniker à Bei Kombination mit Fremdfabrikaten übernimmt GEZE keine Gewährleistung. à Fremdfabrikate nur mit Zustimmung von GEZE mit Originalteilen kombinieren. Auch für Reparatur- und War- tungsarbeiten dürfen nur GEZE-Originalteile verwendet werden. à Netzanschluss und Schutzleiterprüfung müssen entsprechend DIN VDE 0100-610 durchgeführt werden. -
