Montieren
7. 1 8 Integrierte Schließfolgeregelung montieren
Siehe Zusatz-Montageanleitung Mat. Nr. 154872.

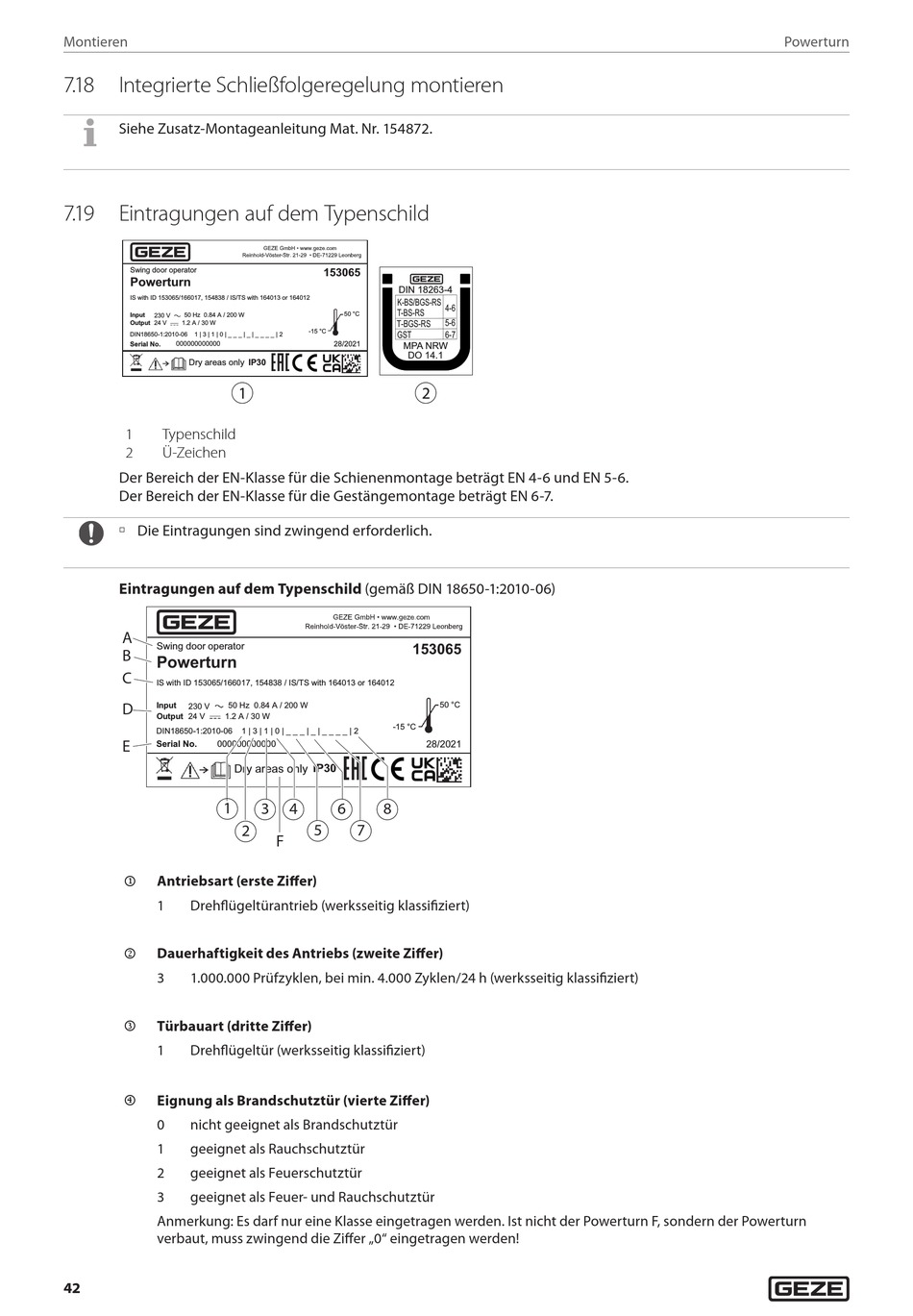

7. 1 9 Eintragungen auf dem Typenschild
Swing door operator
Powerturn
IS with ID 153065/166017, 154838 / IS/TS with 164013 or 164012
Input 50 Hz 0.84 A / 200 W
230 V
Output 24 V 1.2 A / 30 W
DIN18650-1:2010-06 1 | 3 | 1 | 0 | _ _ _ | _ | _ _ _ _ | 2
Serial No. 000000000000
Dry areas only IP30
1 Typenschild
2 Ü-Zeichen
Der Bereich der EN-Klasse für die Schienenmontage beträgt EN 4-6 und EN 5-6.
Der Bereich der EN-Klasse für die Gestängemontage beträgt EN 6-7.
à Die Eintragungen sind zwingend erforderlich.
Eintragungen auf dem Typenschild (gemäß DIN 18650-1:2010-06)
A
Swing door operator
B
Powerturn
C
IS with ID 153065/166017, 154838 / IS/TS with 164013 or 164012
D
Input
230 V 50 Hz 0.84 A / 200 W
Output 24 V 1.2 A / 30 W
DIN18650-1:2010-06
E
Serial No. 000000000000
Dry areas only IP30
1
Antriebsart (erste Ziffer)
j
1 Drehflügeltürantrieb (werksseitig klassifiziert)
Dauerhaftigkeit des Antriebs (zweite Ziffer)
k
3 1.000.000 Prüfzyklen, bei min. 4.000 Zyklen/24 h (werksseitig klassifiziert)
Türbauart (dritte Ziffer)
l
1 Drehflügeltür (werksseitig klassifiziert)
Eignung als Brandschutztür (vierte Ziffer)
m
0 nicht geeignet als Brandschutztür
1 geeignet als Rauchschutztür
2 geeignet als Feuerschutztür
3 geeignet als Feuer- und Rauchschutztür
Anmerkung: Es darf nur eine Klasse eingetragen werden. Ist nicht der Powerturn F, sondern der Powerturn
verbaut, muss zwingend die Ziffer „0" eingetragen werden!
42
153065
DIN 18263-4
K-BS/BGS-RS
T-BS-RS
50 °C
T-BGS-RS
-15 °C
GST
28/2021 MPA NRW
DO 14.1
153065
-15 °C
1 | 3 | 1 | 0 | _ _ _ | _ | _ _ _ _ | 2
3 4 6 8
5 7
2
F
4-6
5-6
6-7
50 °C
28/2021
Powerturn
