Powerturn

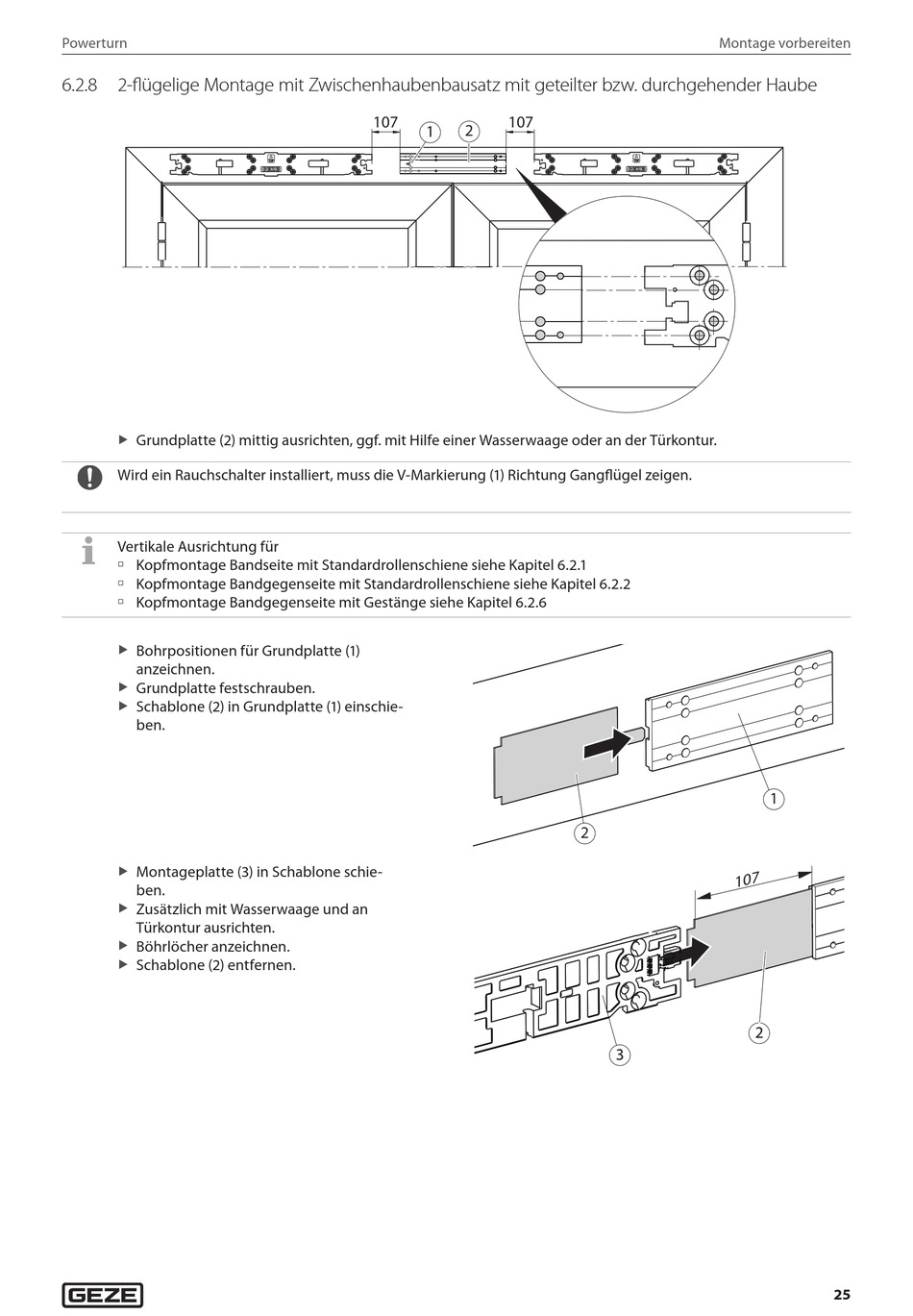

6.2.8 2-flügelige Montage mit Zwischenhaubenbausatz mit geteilter bzw. durchgehender Haube
Grundplatte (2) mittig ausrichten, ggf. mit Hilfe einer Wasserwaage oder an der Türkontur.
X
Wird ein Rauchschalter installiert, muss die V-Markierung (1) Richtung Gangflügel zeigen.
Vertikale Ausrichtung für
à Kopfmontage Bandseite mit Standardrollenschiene siehe Kapitel 6.2.1
à Kopfmontage Bandgegenseite mit Standardrollenschiene siehe Kapitel 6.2.2
à Kopfmontage Bandgegenseite mit Gestänge siehe Kapitel 6.2.6
Bohrpositionen für Grundplatte (1)
X
anzeichnen.
Grundplatte festschrauben.
X
Schablone (2) in Grundplatte (1) einschie-
X
ben.
Montageplatte (3) in Schablone schie-
X
ben.
Zusätzlich mit Wasserwaage und an
X
Türkontur ausrichten.
Böhrlöcher anzeichnen.
X
Schablone (2) entfernen.
X
107 107
2
1
Montage vorbereiten
2
1
