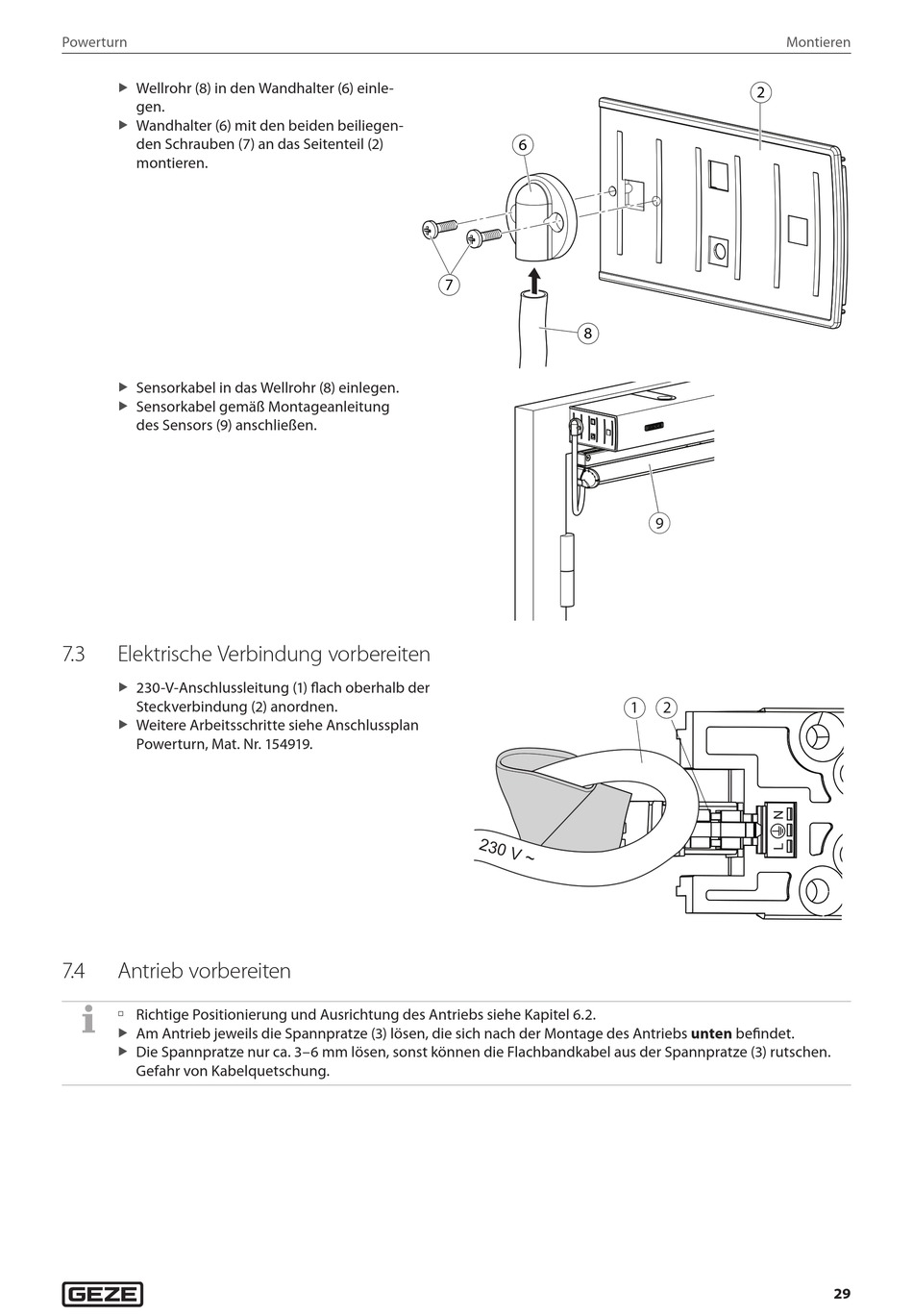

Powerturn
Wellrohr (8) in den Wandhalter (6) einle-
X
gen.
Wandhalter (6) mit den beiden beiliegen-
X
den Schrauben (7) an das Seitenteil (2)
montieren.
Sensorkabel in das Wellrohr (8) einlegen.
X
Sensorkabel gemäß Montageanleitung
X
des Sensors (9) anschließen.
7.3 Elektrische Verbindung vorbereiten
230-V-Anschlussleitung (1) flach oberhalb der
X
Steckverbindung (2) anordnen.
Weitere Arbeitsschritte siehe Anschlussplan
X
Powerturn, Mat. Nr. 154919.
7.4 Antrieb vorbereiten
à Richtige Positionierung und Ausrichtung des Antriebs siehe Kapitel 6.2.
Am Antrieb jeweils die Spannpratze (3) lösen, die sich nach der Montage des Antriebs unten befindet.
X
Die Spannpratze nur ca. 3–6 mm lösen, sonst können die Flachbandkabel aus der Spannpratze (3) rutschen.
X
Gefahr von Kabelquetschung.
6
7
8
Montieren
2
9
1 2
