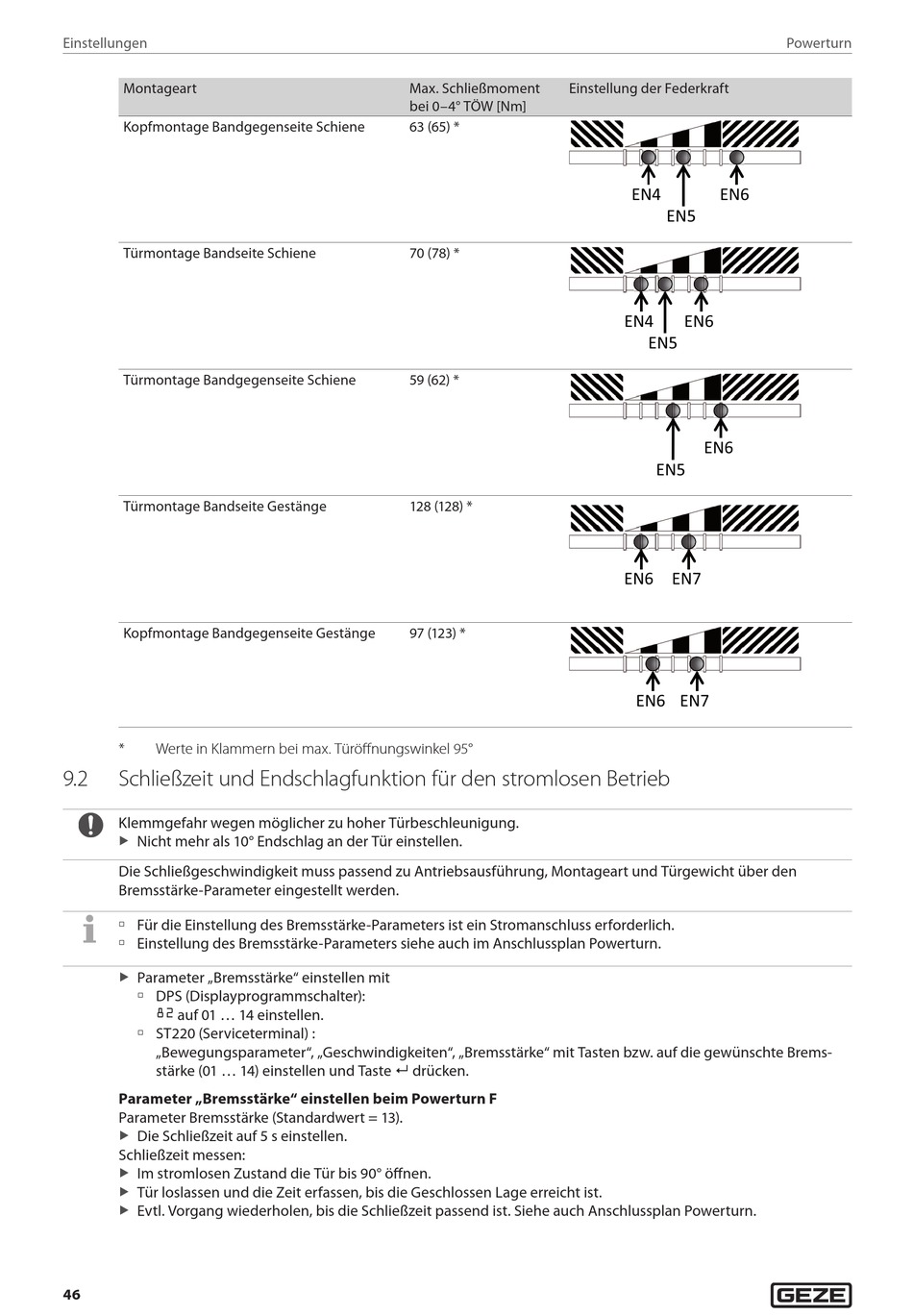

GEZE Powerturn Montage- Und Serviceanleitung Seite 46

Einstellungen
Montageart
Kopfmontage Bandgegenseite Schiene
Türmontage Bandseite Schiene
Türmontage Bandgegenseite Schiene
Türmontage Bandseite Gestänge
Kopfmontage Bandgegenseite Gestänge
* Werte in Klammern bei max. Türöffnungswinkel 95°
9.2 Schließzeit und Endschlagfunktion für den stromlosen Betrieb
Klemmgefahr wegen möglicher zu hoher Türbeschleunigung.
Nicht mehr als 10° Endschlag an der Tür einstellen.
X
Die Schließgeschwindigkeit muss passend zu Antriebsausführung, Montageart und Türgewicht über den
Bremsstärke-Parameter eingestellt werden.
à Für die Einstellung des Bremsstärke-Parameters ist ein Stromanschluss erforderlich.
à Einstellung des Bremsstärke-Parameters siehe auch im Anschlussplan Powerturn.
Parameter „Bremsstärke" einstellen mit
X
à DPS (Displayprogrammschalter):
82
auf 01 ... 14 einstellen.
à ST220 (Serviceterminal) :
„Bewegungsparameter", „Geschwindigkeiten", „Bremsstärke" mit Tasten bzw. auf die gewünschte Brems-
stärke (01 ... 14) einstellen und Taste  drücken.
Parameter „Bremsstärke" einstellen beim Powerturn F
Parameter Bremsstärke (Standardwert = 13).
Die Schließzeit auf 5 s einstellen.
X
Schließzeit messen:
Im stromlosen Zustand die Tür bis 90° öffnen.
X
Tür loslassen und die Zeit erfassen, bis die Geschlossen Lage erreicht ist.
X
Evtl. Vorgang wiederholen, bis die Schließzeit passend ist. Siehe auch Anschlussplan Powerturn.
X
46
Max. Schließmoment Einstellung der Federkraft
bei 0–4° TÖW [Nm]
63 (65) *
70 (78) *
59 (62) *
128 (128) *
97 (123) *
Powerturn
EN4 EN6
EN5
EN4 EN6
EN5
EN6
EN5
EN6 EN7
EN6 EN7
