Inhaltszusammenfassung für GEZE PERLAN AUT-NT

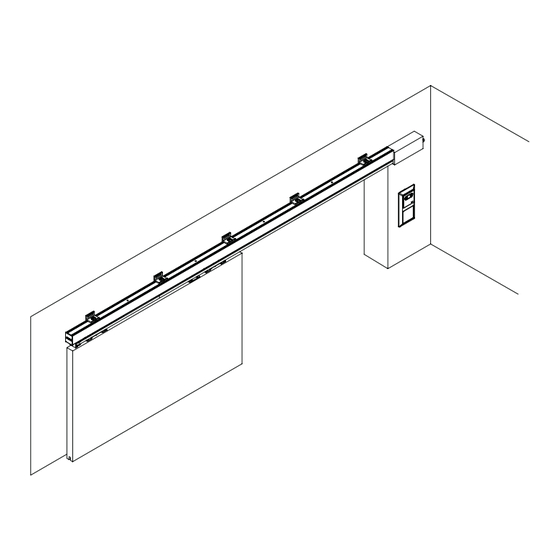

- Seite 1 GEZE PERLAN DE Anschlussplan AUT-NT...
-
Seite 2: Inhaltsverzeichnis
GEZE Perlan AUT-NT Inhaltsverzeichnis Symbole und Darstellungsmittel ........................3 Warnhinweise........................................3 Weitere Symbole und Darstellungsmittel ...............................3 Gültigkeit ..................................3 Produkthaftung ................................3 Hinweise ..................................3 Wichtige Sicherheitsanweisungen ................................3 Montagehinweise ......................................4 Sicherheitsbewusstes Arbeiten ...................................4 Prüfen der montierten Anlage ..................................4 Entsorgung der Türanlage ....................................4 Abkürzungen ................................5 Anschlussklemmen ..............................5 Funktionsbeschreibung ............................5... -
Seite 3: Symbole Und Darstellungsmittel
Für die Sicherheit von Personen ist es wichtig, diesen Anweisungen Folge zu leisten. Diese Anweisungen aufbewahren. à Nur Sachkundige, die von GEZE autorisiert sind, dürfen Montage, Inbetriebnahme und Wartung durchführen. à Eigenmächtige Veränderungen an der Anlage schließen jede Haftung von GEZE für resultierende Schäden aus. -
Seite 4: Montagehinweise
Hinweise GEZE Perlan AUT-NT à Nach der Maschinenrichtlinie 2006/42/EG muss vor der Inbetriebnahme der Türanlage die Sicherheitsanalyse durchgeführt und die Türanlage gemäß der CE- Kennzeichnungsrichtlinie 93/68/EWG gekennzeichnet werden. In das Typenschild die Klassifizierung nach DIN 18650-1 eintragen und Typenschild auf das Antriebsgehäuse so aufkleben, dass es von unten sichtbar ist. -
Seite 5: Abkürzungen
GEZE Perlan AUT-NT Abkürzungen Abkürzungen Aderfarben braun grün orange türkis schwarz grau rosa violett blau gelb WH weiß Anschlüsse, Klemmen und Stecker Bezugspotenzial Motor Drehgeber Motor Kontaktgeber STOPP Stopp Kontaktgeber Schließen Anschlussklemmen VORSICHT! Zerstörung des Bauteils durch falschen Anschluss. Defekt der Steuerung Auf richtige Polung der Anschlüsse 1 und 2 achten. -
Seite 6: Montage Der Bauteile
2-fach-Abdeckrahmen zur senkrechten Installation Neben der hier dargestellten gibt es noch folgende Anschlussvarianten: à Anschlussvarianten Steuerung Perlan AUT-NT à Steuerung an der Tür in Unterputzdose à Steuerung an der Tür in Aufputzdose à Steuerung extern installiert (z. B. Wandtasche, Schaltschrank …) à... -
Seite 7: Voraussetzung
à Kabelverlegung gemäß GEZE Kabelplan à Montagehöhe Oberkante des fertigen Fußbodens von 850 mm bis maximal 1200 mm für die Steuerung Unterputz Steuerung-Netzteil montieren Die Anleitung beschreibt die von GEZE empfohlene Montage einer Anschlussvariante mit Unterputz Steuerung- Netzteil. 24-V-Ausgangsleitung des Netzteils in die Unterputz dosen (1) verlegen. - Seite 8 Montage der Bauteile GEZE Perlan AUT-NT Netzteil (3) in Unterputzdose (1) einsetzen. Netzzuleitung an der Sicherungsklemm leiste (7) der Netzeingangsleitung des Netzteils an- schliessen.
- Seite 9 GEZE Perlan AUT-NT Montage der Bauteile Motoranschlussleitung an Steuerung (2) gemäß Anschlussplan anschließen. Steuerung (2) in Unterputzdose (1) montieren.
-
Seite 10: Kontaktgeber
à Aufputzdose 3-fach mit AS500 Abdeckung, alpinweiß, Mat. Nr. 133206 Kontaktgeber 9. 1 Radarbewegungsmelder GC 302 R à Für die Versorgung externer Ansteuerelemente wird ein zusätzliches Netzteil 230 V / 24 V Perlan AUT-NT benötigt. Maximal zulässige Stromentnahme bei zusätzlichem Netzteil beachten (500 mA). Verdrahtungshinweise: Adern so verlegen, dass sich einfach isolierte Netzadern nicht mit einfach isolierten 24-V- Niederspannungsadern kreuzen. -
Seite 11: Taster (Potenzialfreier Kontakt)
Netzzuleitung 230 V / 50 Hz Netzsicherung 10 A bauseits, mit allpoliger Tren- nung Sicherungsklemmleiste 2,5 mm² mit Glassiche- rung 5×20 mm, T2A Netzteil 230 V / 24 V, Perlan AUT-NT, GC 302 R Mat. Nr. 139994 Lüsterklemmleiste 2-polig, 1,5 mm² 50 mA Steuerung Das Erfassungsfeld und die Empfindlichkeit des Radarbewegungsmelders einstellen. -
Seite 12: Funkansteuerung
Kontaktgeber schließen GEZE Perlan AUT-NT Funkansteuerung Montage- und Serviceanleitung GEZE Funkpro- gramm Automatik beachten, Mat. Nr. 132159. à Funksendemodul WTM, Mat. Nr. 131212 à Funkhandsender WTH-1, Mat. Nr. 131209 à Funkhandsender WTH-2, Mat. Nr. 131210 à Funkhandsender WTH-4, Mat. Nr. 131211 à... -
Seite 13: Betriebsart
GEZE Perlan AUT-NT Betriebsart Betriebsart 13. 1 Einstellen der Betriebsart Die Betriebsart des Schiebetürantriebs muss bei der Inbetriebnahme eingestellt werden (siehe Kap. 17). 13.2 Betriebsarten Totmann Der Antrieb fährt so lange in die Richtung, deren Taste gedrückt bzw. deren Signal anliegt. -
Seite 14: Verhalten In Den Einzelnen Betriebsarten
Betriebsart GEZE Perlan AUT-NT 13.4 Verhalten in den einzelnen Betriebsarten Automatik AUF-Taste ZU-Taste STOPP-Taste Behinderung geschlossen öffnen, Offenhaltezeit Tür bleibt zu, bis Stopp- abwarten, schließen Taster inaktiv. Eine Ansteuerung AUF- Taste bleibt 20 s gespei- chert. Wenn in der Zeit die Stopp-Taste inaktiv wird, wird geöffnet... -
Seite 15: Netzanschluss
Netzssicherung (bauseits) Hauptschalter (bauseits) Not-Aus (optional) Sicherungsklemmleiste 2,5 mm mit Glassicherung 5×20 T2A Netzteil 230 V / 24 V Perlan AUT-NT, Mat. Nr. 139994 Steuerung NT Motor Motor-Getriebeeinheit, Mat. Nr. 139992 Niedrigenergiebetrieb Niedrigenergietüren werden in der Regel nicht mit zusätzlichen Schutzeinrichtungen ausgestattet, da die kineti- schen Energiewerte als ungefährlich angesehen werden. -
Seite 16: Inbetriebnahme Und Service
Inbetriebnahme und Service GEZE Perlan AUT-NT Inbetriebnahme und Service Im den folgenden Kapiteln werden die Teile der Steuerung erläutert, die zur Inbetriebnahme notwendig sind, welche Funktionen eingestellt werden müssen und wie die Inbetriebnahme schrittweise erfolgt. – LEDs für Betriebsanzeige DIP-Schalter für Konfiguration Reset-Taste Potentiometer für Offenhaltezeit... -
Seite 17: Konfiguration
GEZE Perlan AUT-NT Inbetriebnahme und Service à Geschwindigkeit (6 bis 8) Die Geschwindigkeit muss anhand des Flügelgewichts eingestellt werden. à (6) Flügelgewicht 80 kg–60 kg (ca. 70 % der Maximalgeschwindigkeit) 0,20 m/s à (7) Flügelgewicht 60 kg–40 kg (ca. 85 % der Maximalgeschwindigkeit) 0,23 m/s à... -
Seite 18: Schritte Zur Inbetriebnahme
Inbetriebnahme und Service GEZE Perlan AUT-NT 17.2 Schritte zur Inbetriebnahme VORSICHT! Verletzungsgefahr durch Bewegung der Türflügel. Bei der Inbetriebnahme bewegen sich die Türflügel. Den Gefahrenbereich verlasssen. Steuerung vorbereiten Elektrische Anschlüsse ausführen (siehe Kapitel 6). Konfiguration einstellen (siehe Kapitel 17.1). Reset ausführen Steuerung an die Stromversorgung anschließen und betreiben. -
Seite 19: Fehleranzeige
GEZE Perlan AUT-NT Fehleranzeige Fehleranzeige Wird durch die Sicherheitsfunktionen ein Fehler erkannt, so wechselt die Steuerung in den Fehlerzustand. In diesem Fall werden zuerst der Treiberbaustein und das Sicherheitsrelais ausgeschaltet. Für die Fehlererkennung sind folgende Systemzustände definiert worden: Fehler- Name... - Seite 20 GEZE GmbH Høje Taastrup Boulevard 53 E-Mail: office-india@geze.com China Niederlassung West 2630 Taastrup Italy Nordsternstraße 65 GEZE Industries (Tianjin) Co., Ltd. Tel. +45(0)46-323324 45329 Essen Shuangchenzhong Road GEZE Italia Srl Fax +45(0)46-323326 Tel. +49 (0) 201-83082-0 Beichen Economic Development Via Giotto, 4 E-Mail: danmark.se@geze.com...
