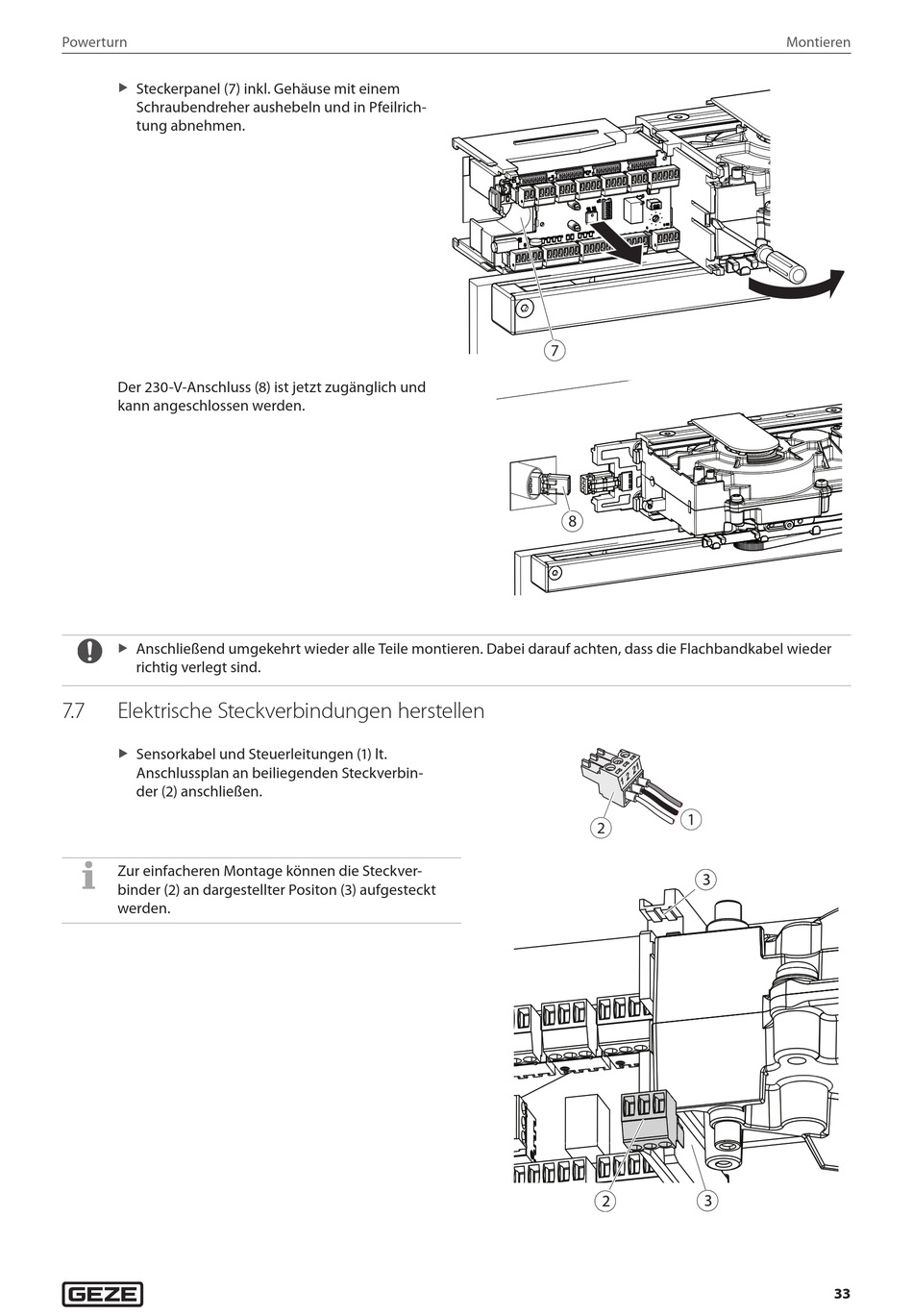

GEZE Powerturn Montage- Und Serviceanleitung Seite 33

Powerturn
Steckerpanel (7) inkl. Gehäuse mit einem
X
Schrauben dreher aushebeln und in Pfeilrich-
tung abnehmen.
Der 230-V-Anschluss (8) ist jetzt zugänglich und
kann angeschlossen werden.
Anschließend umgekehrt wieder alle Teile montieren. Dabei darauf achten, dass die Flachbandkabel wieder
X
richtig verlegt sind.
7.7 Elektrische Steckverbindungen herstellen
Sensorkabel und Steuerleitungen (1) lt.
X
Anschlussplan an beiliegenden Steckverbin-
der (2) anschließen.
Zur einfacheren Montage können die Steckver-
binder (2) an dargestellter Positon (3) aufgesteckt
werden.
7
8
1
2
Montieren
33
