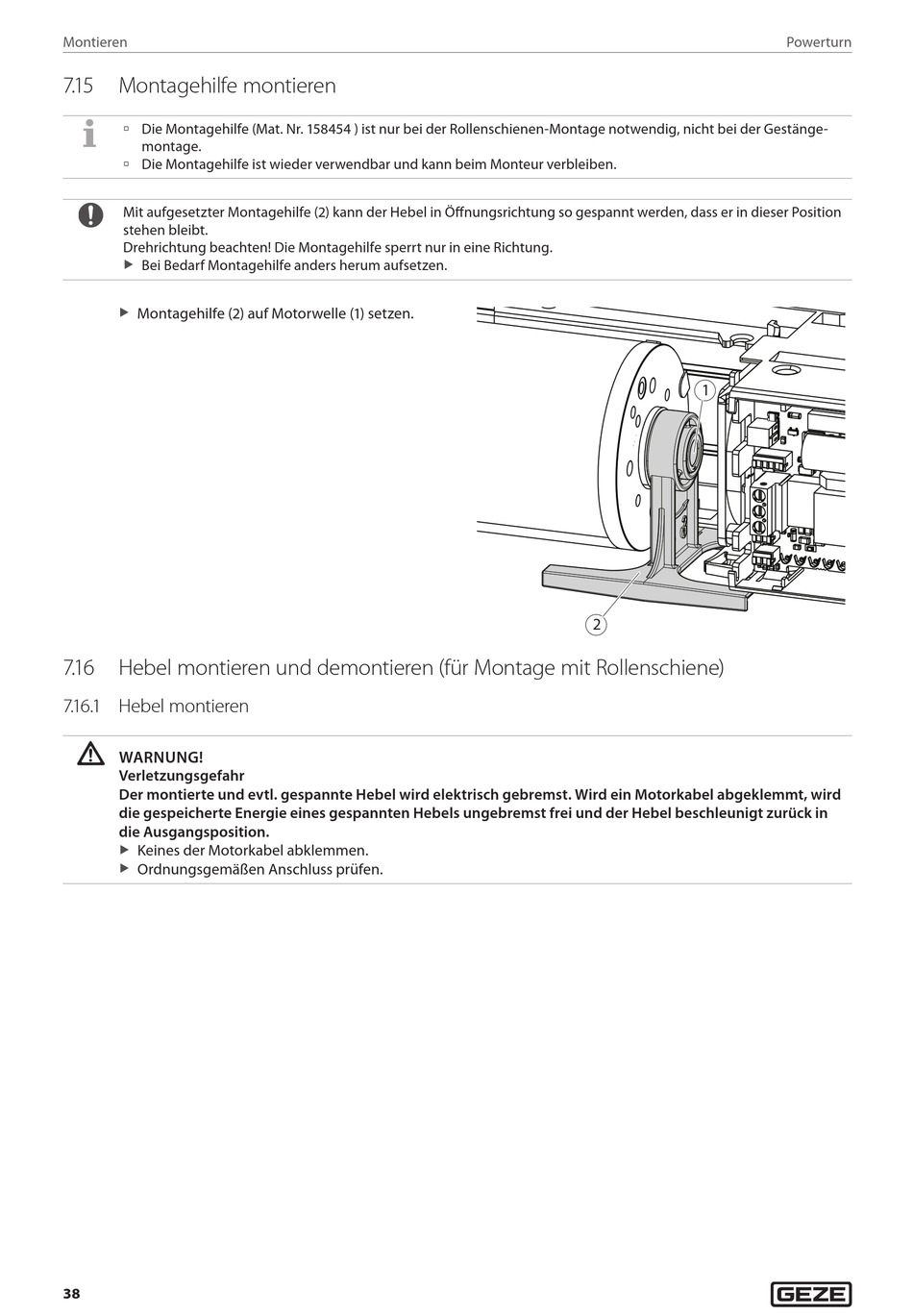

GEZE Powerturn Montage- Und Serviceanleitung Seite 38

Montieren
7. 1 5 Montagehilfe montieren
à Die Montagehilfe (Mat. Nr. 158454 ) ist nur bei der Rollenschienen-Montage notwendig, nicht bei der Gestänge-
montage.
à Die Montagehilfe ist wieder verwendbar und kann beim Monteur verbleiben.
Mit aufgesetzter Montagehilfe (2) kann der Hebel in Öffnungsrichtung so gespannt werden, dass er in dieser Position
stehen bleibt.
Drehrichtung beachten! Die Montagehilfe sperrt nur in eine Richtung.
Bei Bedarf Montagehilfe anders herum aufsetzen.
X
Montagehilfe (2) auf Motorwelle (1) setzen.
X
7. 1 6 Hebel montieren und demontieren (für Montage mit Rollenschiene)
7. 1 6. 1 Hebel montieren
WARNUNG!
Verletzungsgefahr
Der montierte und evtl. gespannte Hebel wird elektrisch gebremst. Wird ein Motorkabel abgeklemmt, wird
die gespeicherte Energie eines gespannten Hebels ungebremst frei und der Hebel beschleunigt zurück in
die Ausgangsposition.
Keines der Motorkabel abklemmen.
X
Ordnungsgemäßen Anschluss prüfen.
X
