Powerturn

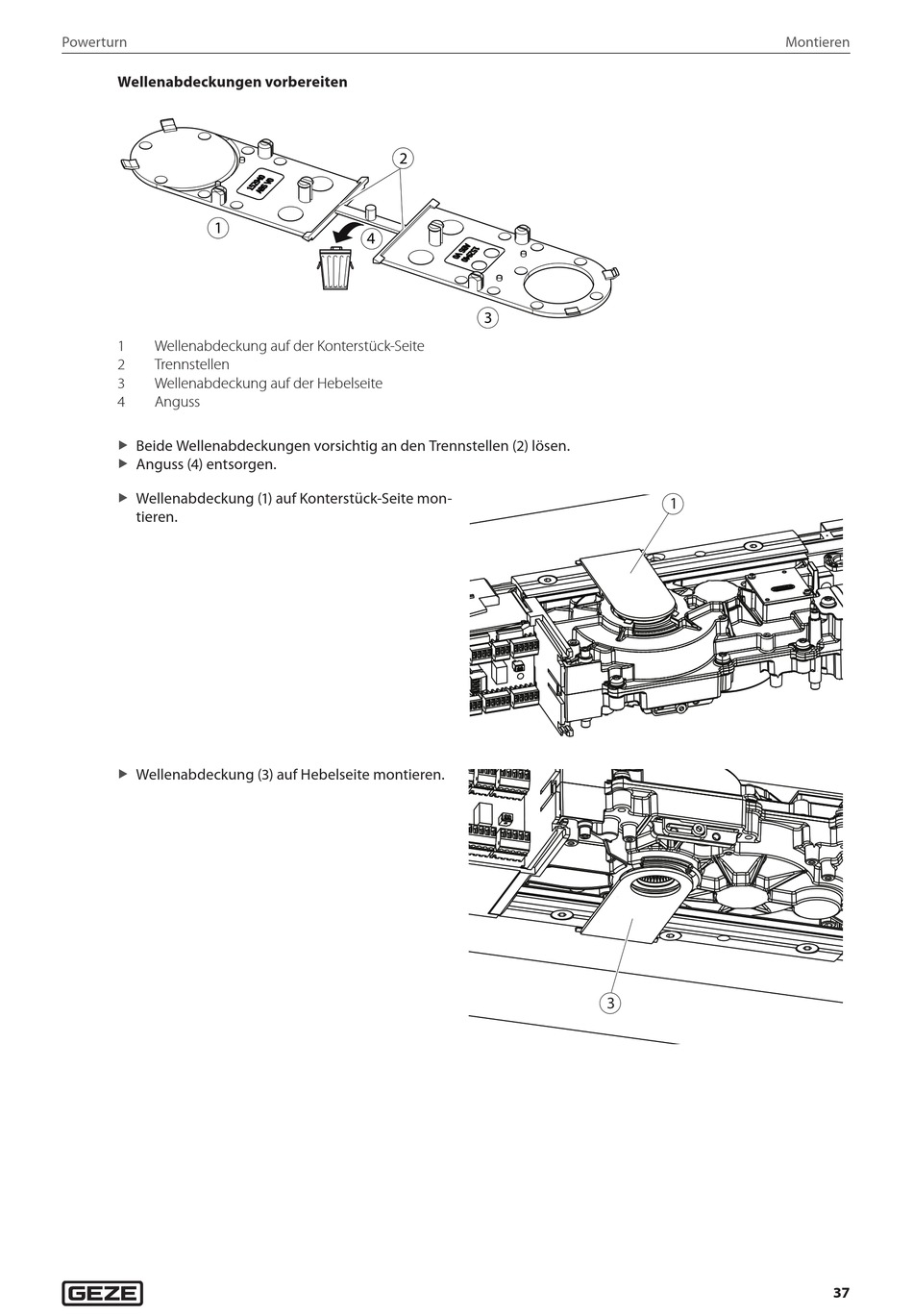

Wellenabdeckungen vorbereiten
1
1
Wellenabdeckung auf der Konterstück-Seite
2
Trennstellen
3
Wellenabdeckung auf der Hebelseite
4
Anguss
Beide Wellenabdeckungen vorsichtig an den Trennstellen (2) lösen.
X
Anguss (4) entsorgen.
X
Wellenabdeckung (1) auf Konterstück-Seite mon-
X
tieren.
Wellenabdeckung (3) auf Hebelseite montieren.
X
2
4
3
1
3
Montieren
37
