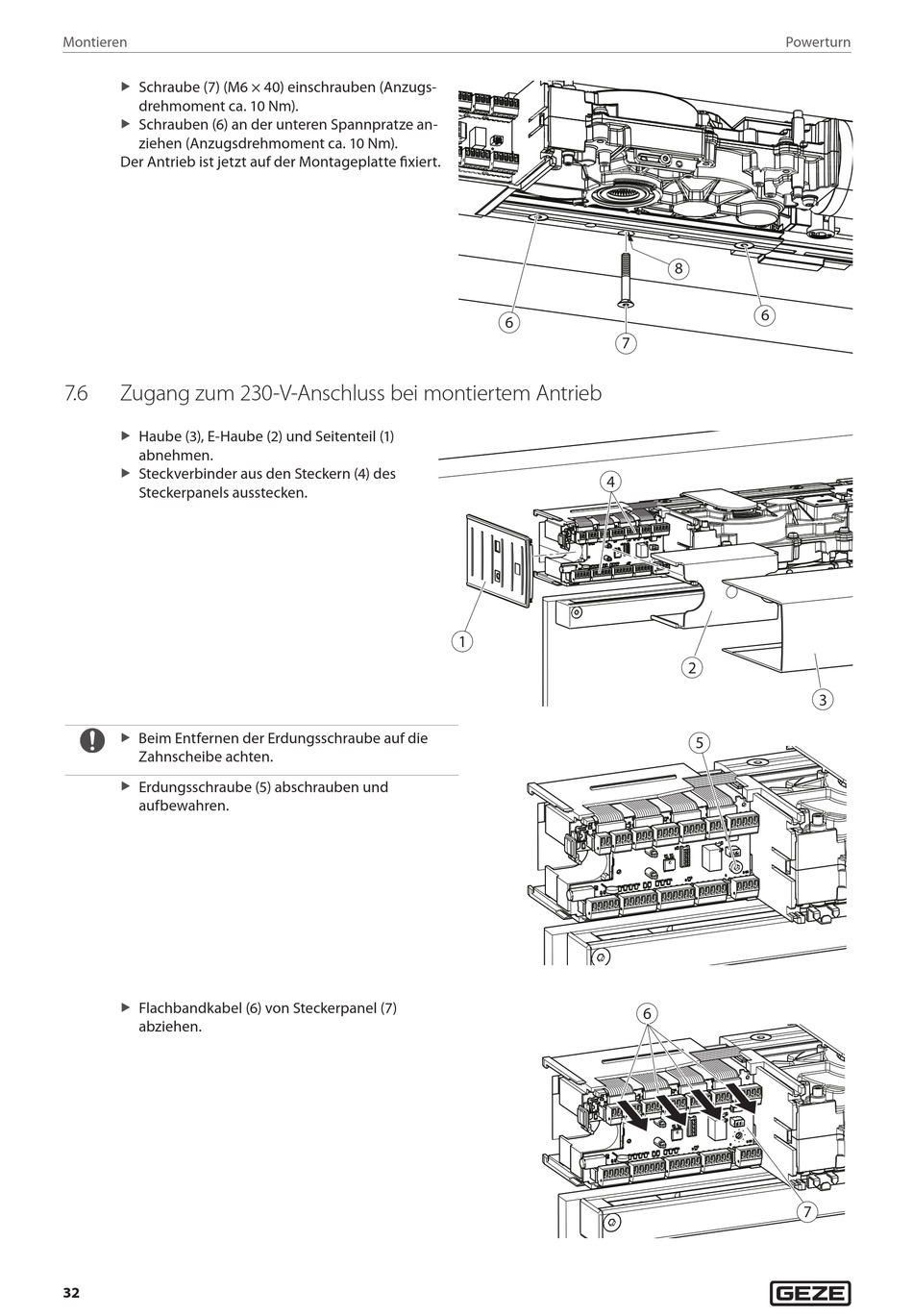

GEZE Powerturn Montage- Und Serviceanleitung Seite 32

Montieren
Schraube (7) (M6 × 40) einschrauben (Anzugs-
X
drehmoment ca. 10 Nm).
Schrauben (6) an der unteren Spannpratze an-
X
ziehen (Anzugsdrehmoment ca. 10 Nm).
Der Antrieb ist jetzt auf der Montageplatte fixiert.
7.6 Zugang zum 230-V-Anschluss bei montiertem Antrieb
Haube (3), E-Haube (2) und Seitenteil (1)
X
abnehmen.
Steckverbinder aus den Steckern (4) des
X
Steckerpanels ausstecken.
Beim Entfernen der Erdungsschraube auf die
X
Zahnscheibe achten.
Erdungsschraube (5) abschrauben und
X
aufbewahren.
Flachbandkabel (6) von Steckerpanel (7)
X
abziehen.
32
6
7
4
1
Powerturn
8
6
2
5
6
7
3
