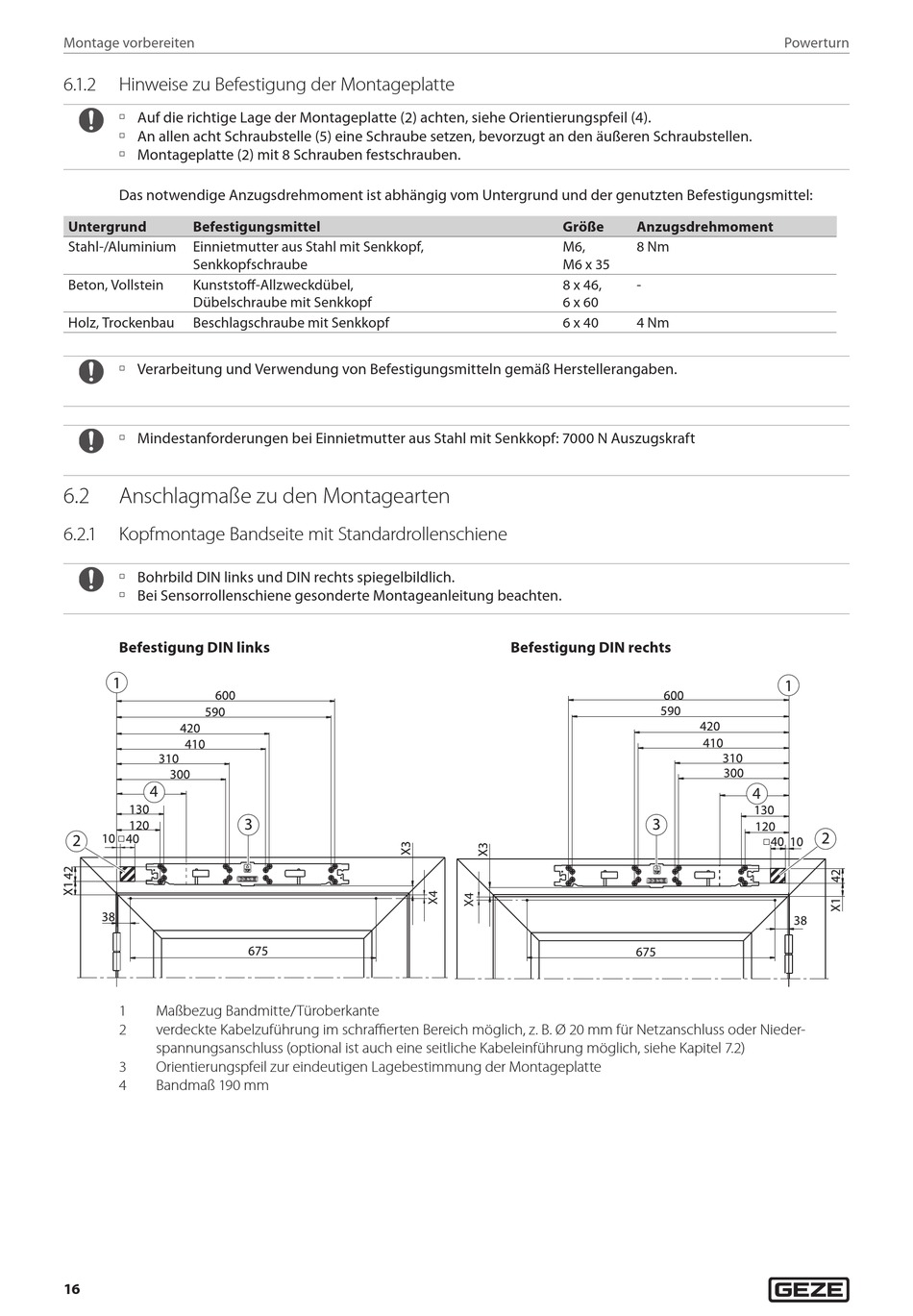

GEZE Powerturn Montage- Und Serviceanleitung Seite 16

Montage vorbereiten
6. 1 .2 Hinweise zu Befestigung der Montageplatte
à Auf die richtige Lage der Montageplatte (2) achten, siehe Orientierungspfeil (4).
à An allen acht Schraubstelle (5) eine Schraube setzen, bevorzugt an den äußeren Schraubstellen.
à Montageplatte (2) mit 8 Schrauben festschrauben.
Das notwendige Anzugsdrehmoment ist abhängig vom Untergrund und der genutzten Befestigungsmittel:
Untergrund Befestigungsmittel
Stahl-/Aluminium Einnietmutter aus Stahl mit Senkkopf,
Senkkopfschraube
Beton, Vollstein Kunststoff-Allzweckdübel,
Dübelschraube mit Senkkopf
Holz, Trockenbau Beschlagschraube mit Senkkopf
à Verarbeitung und Verwendung von Befestigungsmitteln gemäß Herstellerangaben.
à Mindestanforderungen bei Einnietmutter aus Stahl mit Senkkopf: 7000 N Auszugskraft
6.2 Anschlagmaße zu den Montagearten
6.2. 1 Kopfmontage Bandseite mit Standardrollenschiene
à Bohrbild DIN links und DIN rechts spiegelbildlich.
à Bei Sensorrollenschiene gesonderte Montageanleitung beachten.
Befestigung DIN links
4
1 Maßbezug Bandmitte/Türoberkante
2 verdeckte Kabelzuführung im schraffierten Bereich möglich, z. B. Ø 20 mm für Netzanschluss oder Nieder­
spannungsanschluss (optional ist auch eine seitliche Kabeleinführung möglich, siehe Kapitel 7.2)
3 Orientierungspfeil zur eindeutigen Lagebestimmung der Montageplatte
4 Bandmaß 190 mm
16
Größe Anzugsdrehmoment
M6, 8 Nm
M6 x 35
8 x 46, -
6 x 60
6 x 40 4 Nm
Befestigung DIN rechts
Powerturn
4
