Powerturn

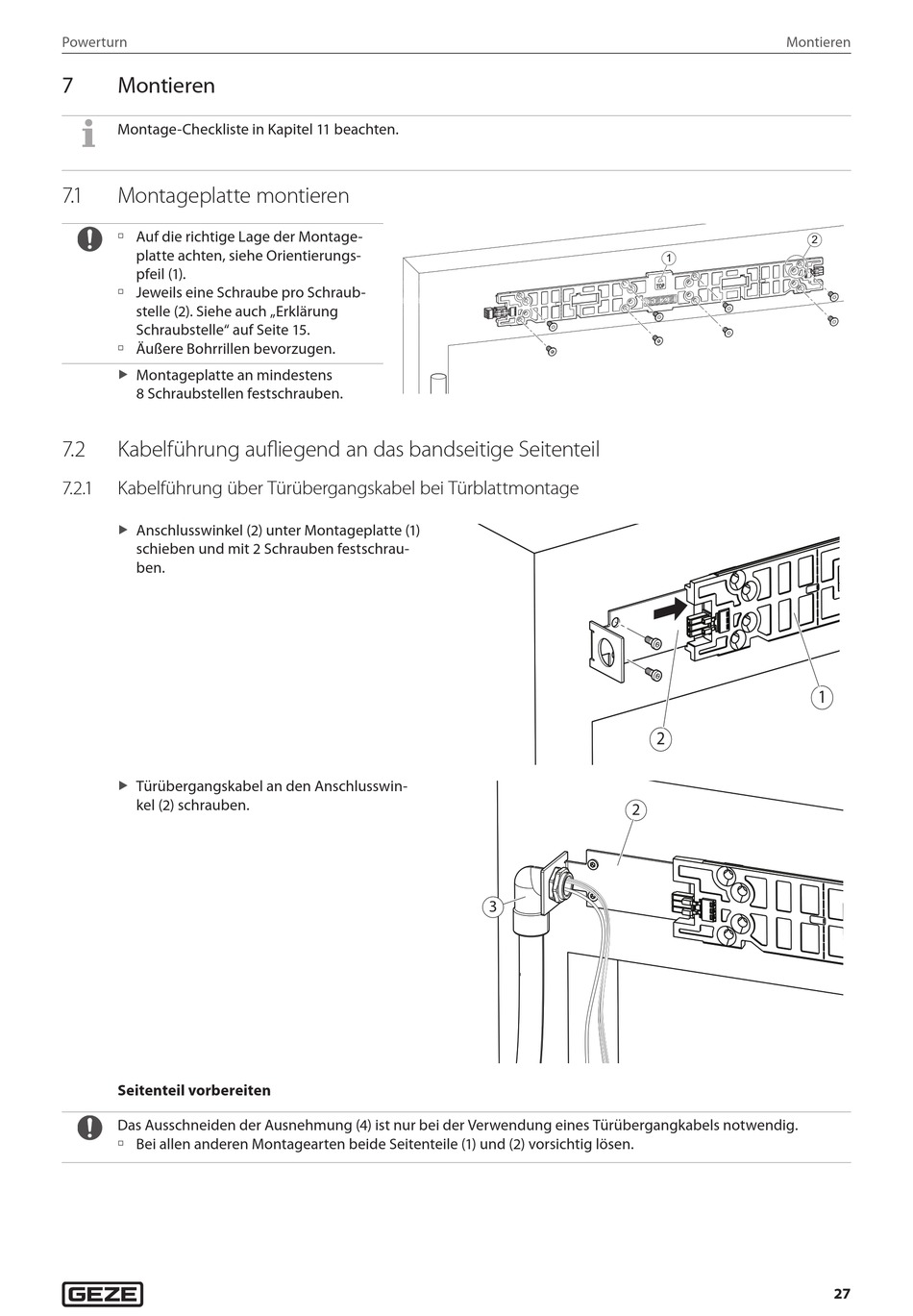

7 Montieren
Montage-Checkliste in Kapitel 11 beachten.
7. 1 Montageplatte montieren
à Auf die richtige Lage der Montage-
platte achten, siehe Orientierungs-
pfeil (1).
à Jeweils eine Schraube pro Schraub-
stelle (2). Siehe auch „Erklärung
Schraubstelle" auf Seite 15.
à Äußere Bohrrillen bevorzugen.
Montageplatte an mindestens
X
8 Schraubstellen festschrauben.
7.2 Kabelführung aufliegend an das bandseitige Seitenteil
7.2. 1 Kabelführung über Türübergangskabel bei Türblattmontage
Anschlusswinkel (2) unter Montageplatte (1)
X
schieben und mit 2 Schrauben festschrau-
ben.
Türübergangskabel an den Anschlusswin-
X
kel (2) schrauben.
Seitenteil vorbereiten
Das Ausschneiden der Ausnehmung (4) ist nur bei der Verwendung eines Türübergangkabels notwendig.
à Bei allen anderen Montagearten beide Seitenteile (1) und (2) vorsichtig lösen.
2
2
3
Montieren
2
1
1
