bürkert multiCELL WM AC 8619 Bedienungsanleitung Seite 68

Farben der Leiter
rosa
grün
braun
gelb
grau
weiß
blau

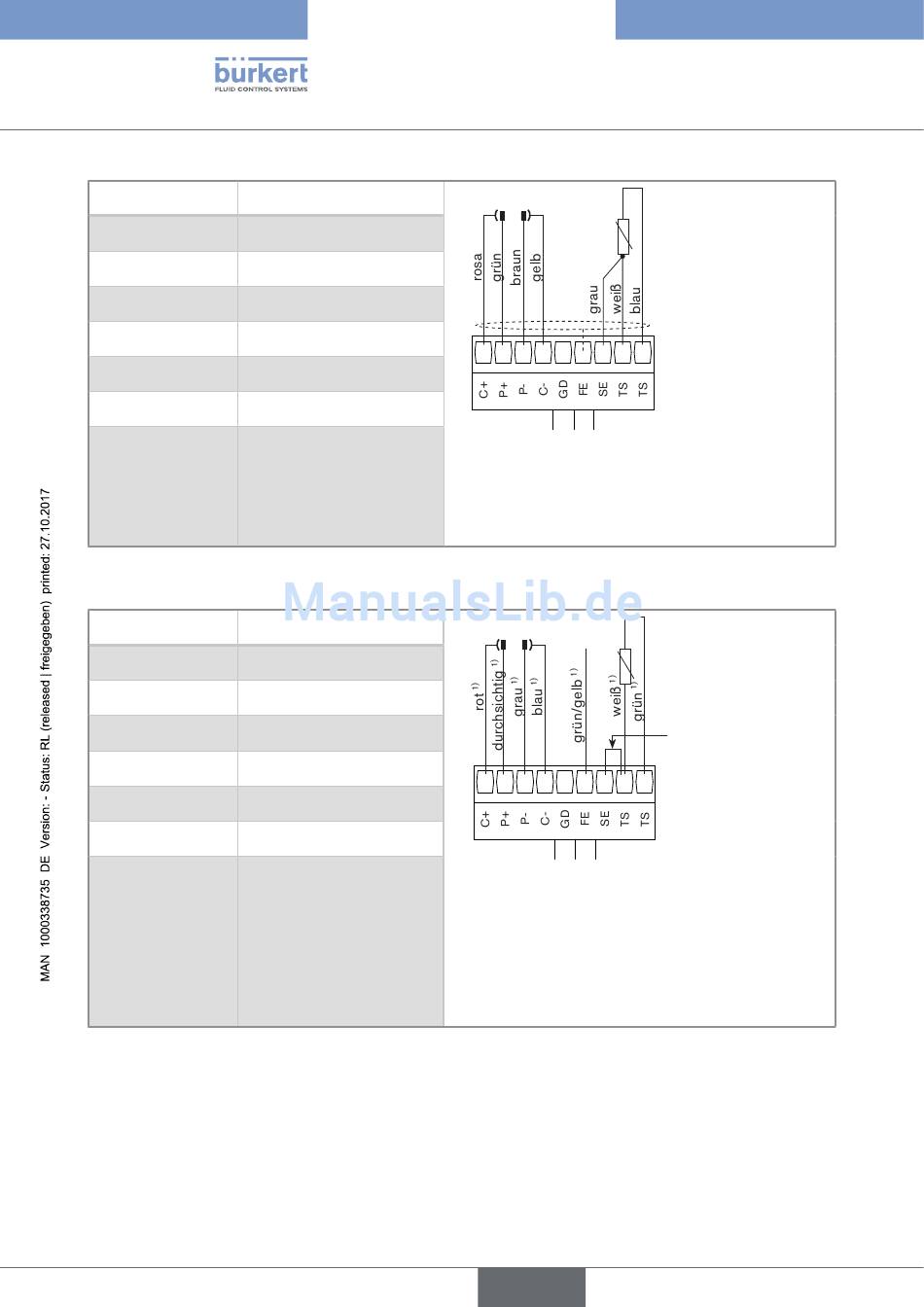

Bild 42 : Anschluss eines Leitfähigkeitssensors Typ 8221 mit Kabelverschraubung und Anschlusskabel
Farben der Leiter
rot
durchsichtig
grau
blau
grün/gelb
weiß
grün
Bild 43 : Anschluss eines Leitfähigkeitssensors Typ 8221 mit Variopin-Gerätstecker
68
Signal
Stromeingang +
Leitfähigkeitsmessung +
Leitfähigkeitsmessung -
Stromeingang -
Pt1000
Pt1000
Pt1000
Signal
Stromeingang +
Leitfähigkeitsmessung +
Leitfähigkeitsmessung -
Stromeingang -
Funktionserde
Pt1000
Pt1000
Typ 8619
InstallationundVerkabelung
1 2 3 4 5 6 7 8
9-polige trennbare
Schraubklemmleiste, grün
FE = Funktionserde
1 2 3 4 5 6 7 8
9-polige trennbare
Schraubklemmleiste, grün
FE = Funktionserde
Farben der Leiter der Anschlusskabel mit den Bestellummern
1)
554855, 554856 und 554857.
deutsch
Temperatursensor
9
Temperatursensor
Brücke (nicht
geliefert)
9
