Typ 8619
BedienungundInbetriebnahme
Wenn das System instabil wird, ist der parametrierte Wert für „TV" zu groß, diesen dann so schnell wie
möglich verringern.
X0: Den Arbeitspunkt des Ausgangs eingeben, zwischen 0 und 100 %.
LIM- und LIM+: Bestimmte Wirkglieder (proportionale Elektromagnetventile) arbeiten in einem reduzierten
Bereich (z. B. von 40 bis 80 %); die Parameter „Lim-" und „Lim +" ermöglichen die Angleichung des Arbeitsbe-
reichs des Wirkglieds an den des Reglers 8619: siehe Bild 71.
STATUS OFF: Wenn mit den Parametern „Lim-" und „Lim +" eine Maßstabsangleichung eingestellt wurde, kann
mit dem Parameter „STATUS OFF" die Schaltung des Ausgangs auf 0 % oder 100 % gewährleistet werden, um
zu vermeiden, dass an den Klemmen des Wirkglieds ein permanenter Steuerbefehl anliegt.
- - - - - - - -
Ein proportionales Elektromagnetventil arbeitet zwischen 40 % und 80 % Ansteuerungsbereich.
Also „Lim-" = 40 % und „Lim + = 80 % eingeben
Wenn „Status OFF" = 2 %, dann ∆ = 2 % x (80 - 40) = 0,8 %
Wenn der reale Ausgang also unter 40 + 0,8 = 40,8 % fällt, erfolgt der Schaltbefehl auf 0 %, und wenn der
reale Ausgang über 80 - 0,8 = 79,2 % steigt, erfolgt der Schaltbefehl auf 100 %.
Fx: (CMD)
Lim+ = 80%
∆
∆
Lim- = 40%

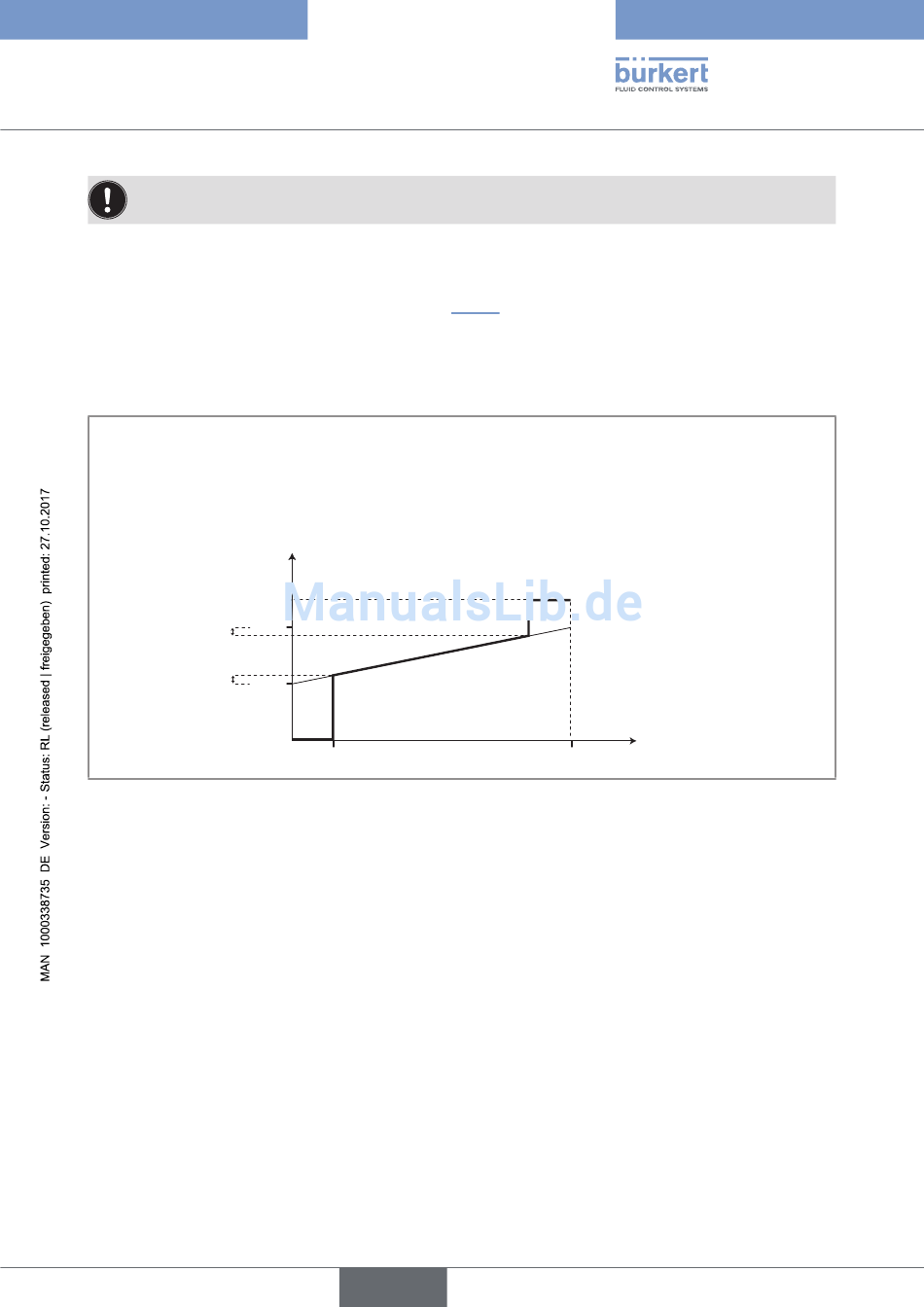

Bild 71 : Beispiel einer Parametrierung von „Lim-
- - - ∆ = "state off" x ("Lim+" - "Lim-")
100%
80%
40%
0%
"
, „Lim+
deutsch
100%
" "
und „State OFF
Berechneter, theoretischer
Ausgangswert
