Typ 8619
BedienungundInbetriebnahme
Einstellung im „Schnelle PWM"-Betrieb
Dieser Betrieb wird verwendet, um ein proportionales Elektromagnetventil anzusteuern.
nicht invertiert
Ausgang
T1 T1
1
0
T2 T2
T2 = Periode, Konstante = 1/Frequenz
T1 variiert

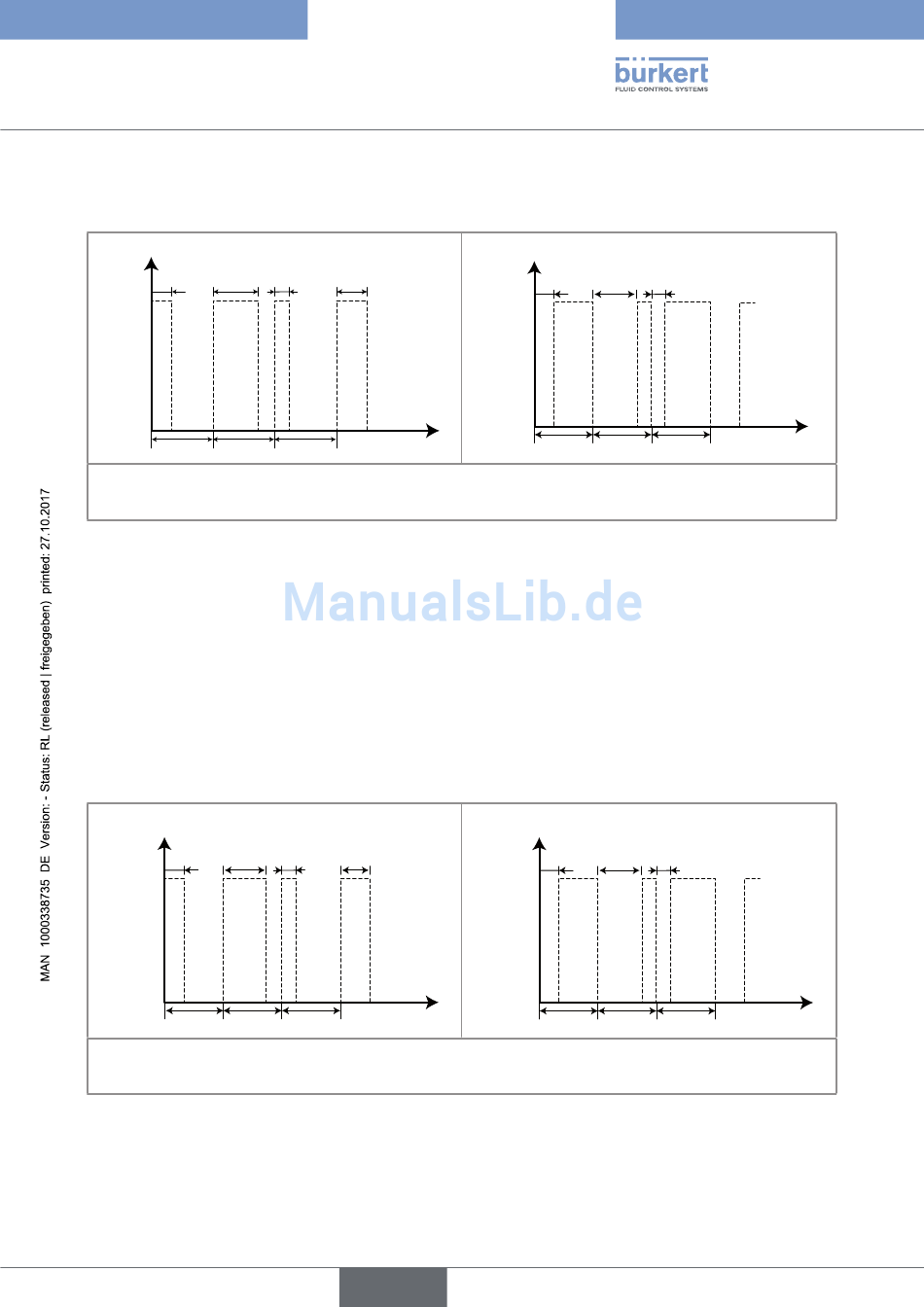

Bild 87 : Betrieb „Schnelle PWM"
PV: Den Prozesseingang wählen, der dem ausgewählten Ausgang zugeordnet werden soll.
0%: Auswählen des Wertes des Prozesseingangs („PV"), der einer PWM von 0 % entspricht.
100%: Auswählen des Wertes des Prozesseingangs („PV"), der einer PWM von 100 % entspricht.
INVERTIERT: Den Ausgang invertieren oder nicht.
FREQUENZ: Den Wert der Ausgangsfrequenz eingeben (= 1/T2), von 2 bis 2000 Hz.
Einstellung im „PWM"-Betrieb
Dieser Betrieb wird verwendet, um ein „Ein/Aus"-Wirkglied anzusteuern.
nicht invertiert
Ausgang
T1 T1
100%
0%
T2
T2 = Periode, Konstante
T1 variiert
Bild 88 : „PWM"-Betrieb
PV: Den Prozesseingang wählen, der dem ausgewählten Ausgang zugeordnet werden soll.
0%: Auswählen des Wertes des Prozesseingangs („PV"), der einer PWM von 0 % entspricht.
T1 T1
T2
T1 T1
T2 T2
deutsch
Ausgang
T1
1
0
T2
t
Ausgang
T1
100%
0%
T2
t
invertiert
T1 T1
T2 T2
invertiert
T1 T1
T2 T2
t
t
