7.2.2 Installation eines Geräts für Wandmontage an einem
Trageelement
HINWEIS
Gefahr von Sachschäden bei lockeren Kabelverschraubungen. Die Kabelverschraubungskörper sind ab
Werk mit einem Anzugsdrehmoment von 5,5 N·m am Gehäuse angeschraubt.
▶ Vor der Installation des Wandgehäuses an seinem Trageelement überprüfen, ob die Kabelverschraubungskör-
per angezogen sind. Die Kabelverschraubungskörper mit einem Anzugsdrehmoment von 5,5 N·m±20% anzie-
hen, wenn sie sich gelockert haben.
Das 8619 multiCELL WM wird mithilfe der Wandbefestigungsplatte an einem Trageelement befestigt.
→ Den Montageort so auswählen, dass:
• die Oberfläche flach ist.
• die Temperatur der Oberfläche des Trageelements weniger als 100 °C beträgt.
• die Anzeige in Augenhöhe angeordnet ist.
• der Freiraum ausreichend ist, um eine 180°-Öffnung des Gehäuses zu ermöglichen.
1

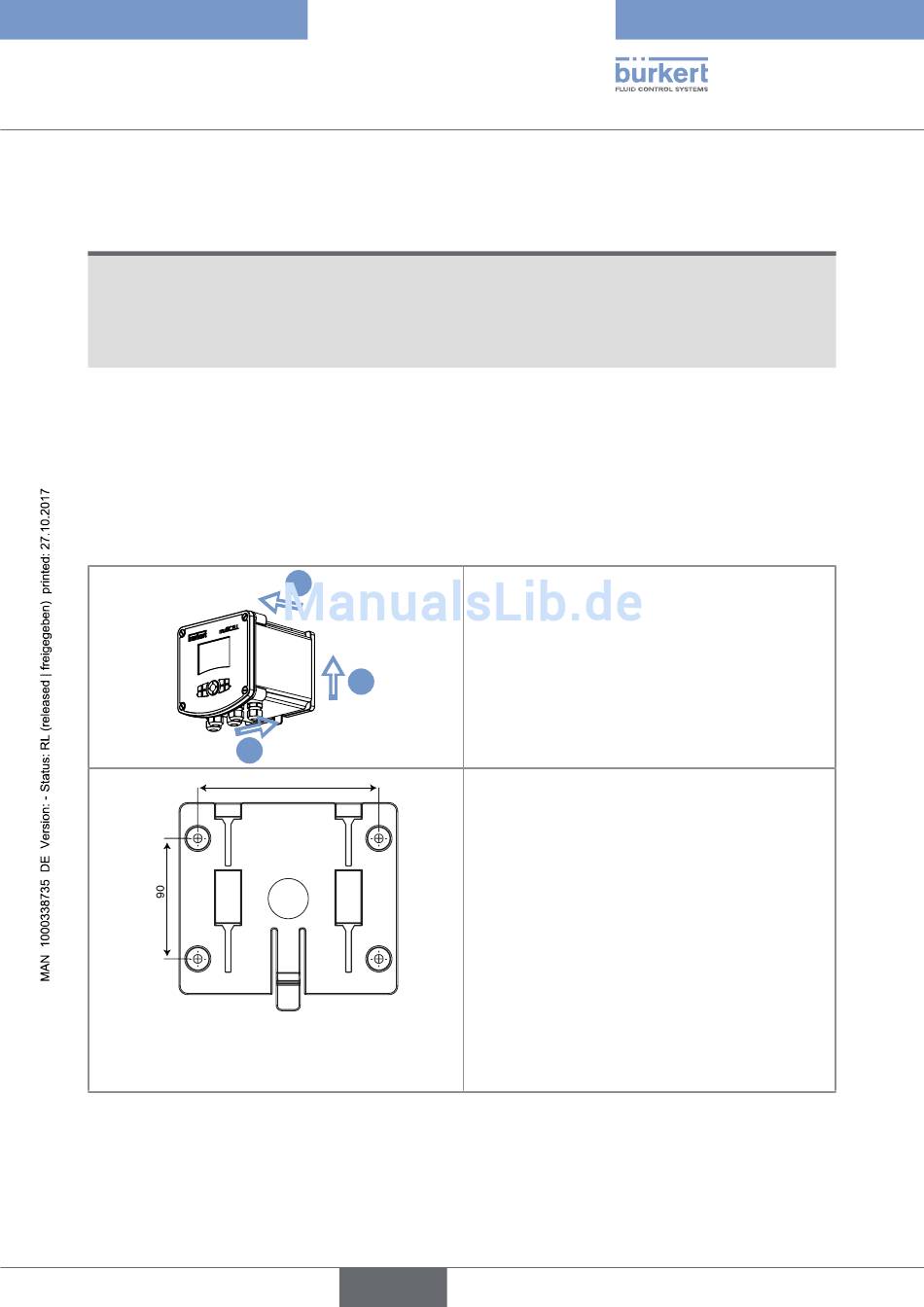

Dieses Diagramm ist nicht maßstabgerecht. Die Maße
sind in mm angegeben.
3
2
135
deutsch
1. Schritt: Die Wandbefestigungsplatte vom Gerät
abnehmen.
1. Auf die Lasche drücken, um das Gerät zu
entriegeln.
2. Das Gerät anheben.
3. Das Gerät von der Wandbefestigungsplatte
entfernen.
2. Schritt: Die Wandbefestigungsplatte am Trage-
element installieren.
Schrauben und Unterlegscheiben werden nicht mitgeliefert.
→ Das Trageelement mit Bohrungen mit den im Schema
links angegebenen Maßen versehen.
→ 4 Schrauben mit 6 mm Durchmesser verwenden, die
auf die Art des Trageelements abgestimmt sind und
das Gewicht des Geräts tragen.
→ Jede Schraube mit einer Unterlegscheibe versehen.
→ Die 4 Schrauben in die Wandbefestigungsplatte und
die Bohrungen im Trageelement einfügen.
→ Die 4 Schrauben überkreuz mit einem Anzugsdreh-
moment von maximal 5,3 N·m anziehen.
