0V: Eingabe des Wertes der zuvor ausgewählten physikalischen Größe, der einer Eingangsspannung von 0 V
zugeordnet ist. Anstelle einer Eingabe kann dieser Wert auch automatisch mithilfe der Funktion „PV-Kalibrierung"
des Menüs „Kalibrierung -> Mx:Eingänge -> AI1 oder AI2" bestimmt werden. Siehe Kap. 8.11.8.
2/5/10V: Eingabe des Wertes der zuvor ausgewählten physikalischen Größe, der einer Eingangsspannung von
2/5/10 V zugeordnet ist. Anstelle einer Eingabe kann dieser Wert auch automatisch mithilfe der Funktion „PV-
Kalibrierung" des Menüs „Kalibrierung -> Mx:Eingänge -> AI1 oder AI2" bestimmt werden. Siehe Kap. 8.11.8.
P und P sind die Werte der physikalischen Größe, die dem ausgewählten Eingangsbereich zugeordnet sind.
1 2
Physikalische Größe

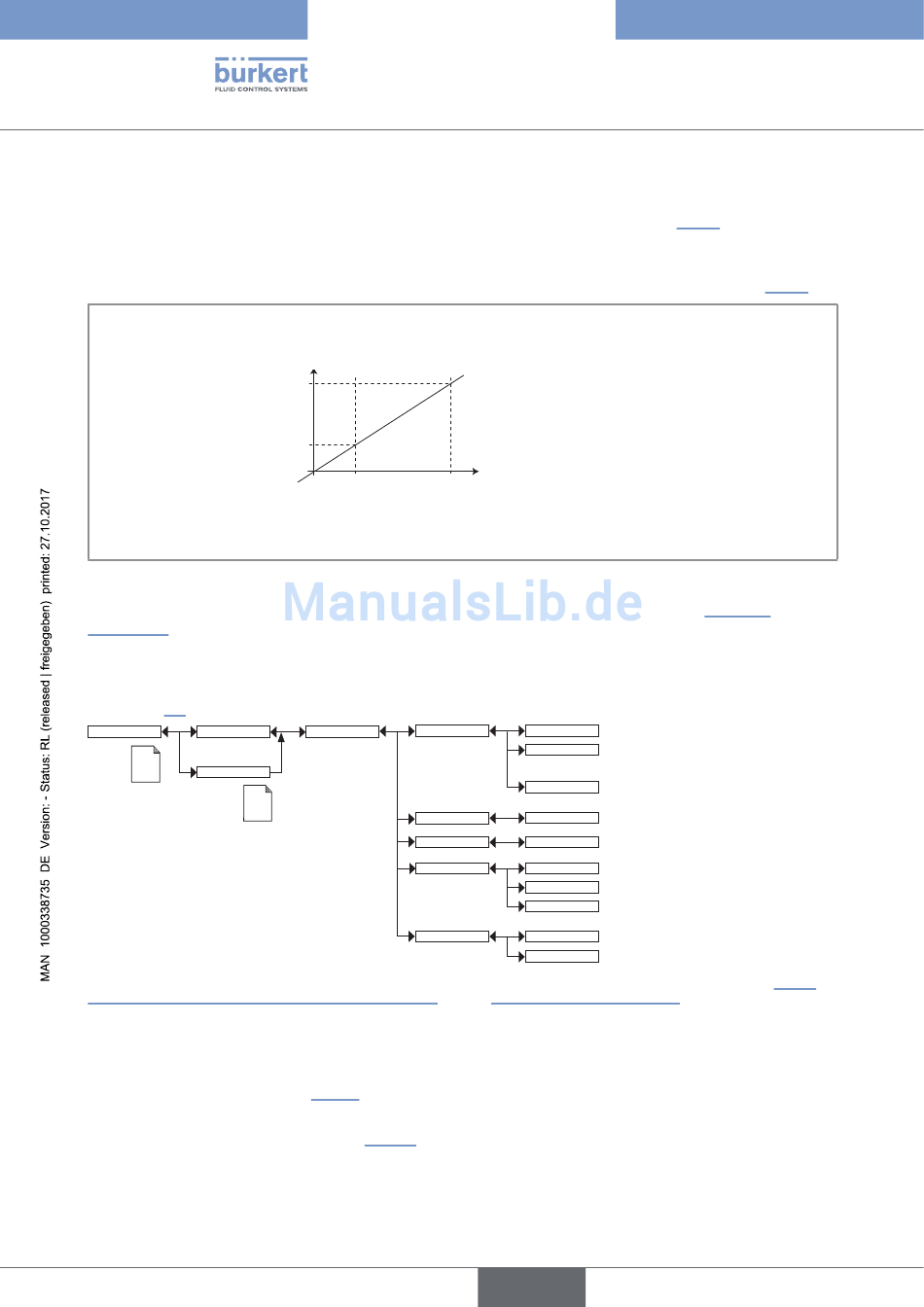

Bild 83 : Einstellung eines Analogeingangs
FILTER: Zur Auswahl des Dämpfungsgrads der Strom- oder Spannungschwankungen. Siehe "Bild 51 :
Filterkurven".
8.10.22 Einstellen der Stromausgänge
Siehe Kap. 8.9 zum Öffnen des Menüs „Parameter".
Parameter M0:Ausgänge
This is
when the
device is be-
ing parame-
Mx:Ausgänge
tered............
....................
1) Die angebotenen Auswahlmöglichkeiten hängen von den Ergänzungsmodulen und/oder den aktivierten Optionen ab. Siehe Kap. "8.10.4
Abfragen und/oder Aktivieren der verfügbaren Programmoptionen" und Kap. "8.16 Eingänge oder Prozesswerte".
PV: Den Prozesseingang wählen, der dem Stromausgang zugeordnet werden soll.
4MA: Für jeden Stromausgang Auswahl des Wertes des zuvor ausgewählten Prozesseingangs, der einem Strom
von 4 mA zugeordnet wird. Siehe Bild 84.
20MA: Für jeden Stromausgang Auswahl des Wertes des zuvor ausgewählten Prozesseingangs, der einem
Strom von 20 mA zugeordnet wird. Siehe Bild 84.
118
P
2
P
1
4................................20 mA
0................................................20 mA
0................................................2 V
0................................................5 V
0................................................10 V
PV:
AO1/AO2
This is
when the
device is be-
ing parame-
tered............
4mA:
....................
20mA:
Filter:
Diag. Ereignis
Typ 8619
BedienungundInbetriebnahme
Bereich des Eingangssignals
M0:MAIN
M1:
...
1)
Mx:
EINGABE
EINGABE
kein
schnell
langsam
kein
22mA
deutsch
