Typ 8619
InstallationundVerkabelung
12-36 VDC
Stromversorgung

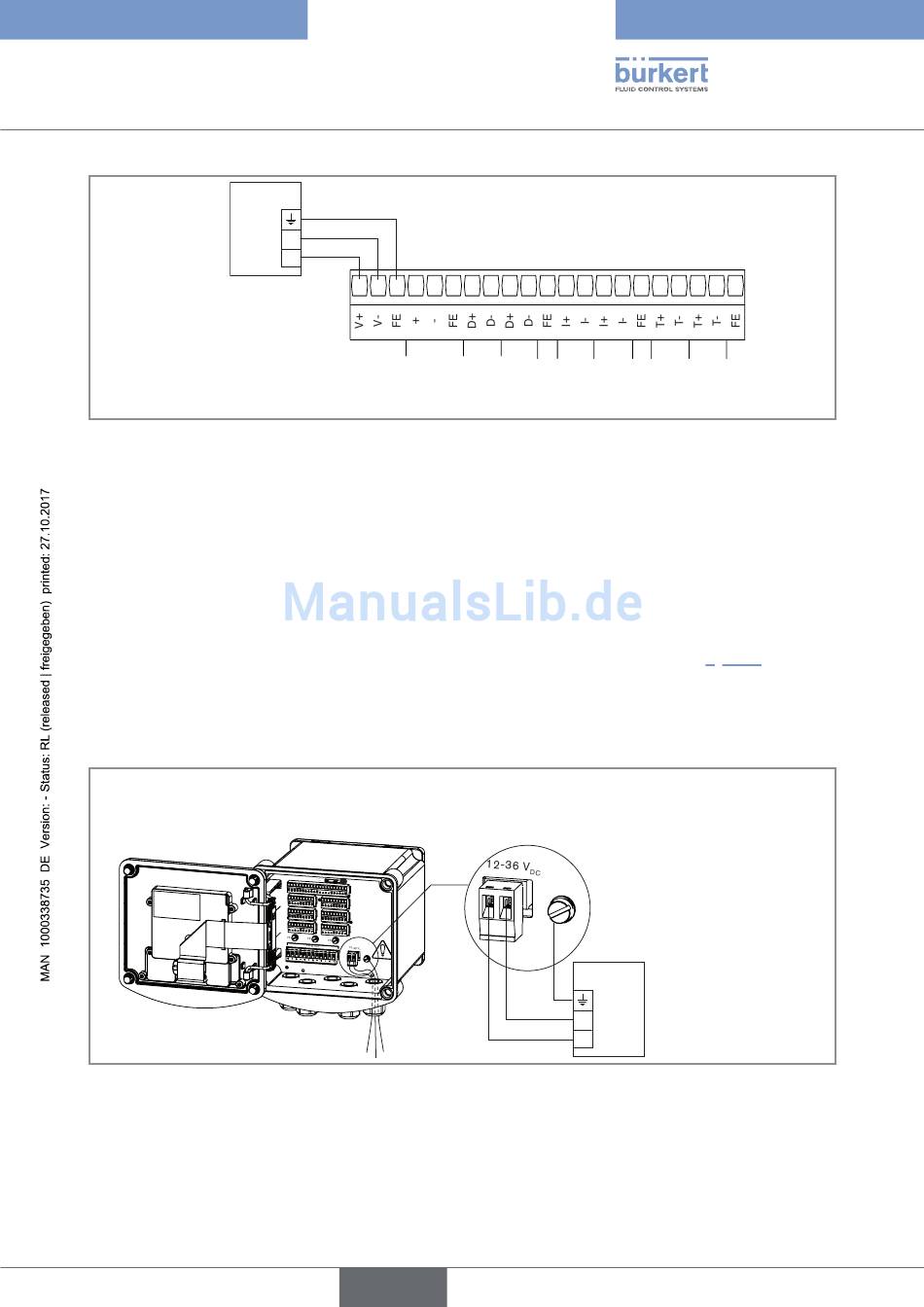

Bild 13 : Verkabelung der Stromversorgung 12...36 V DC eines Geräts für Schaltschrankmontage
7.3.4 Verkabelung der Stromversorgung 12...36 V DC eines
Geräts für Wandmontage
→ Eine gefilterte und geregelte 12...36 V DC Stromversorgung verwenden.
→ Die Kabelverschraubung ganz rechts für die Passage des Versorgungskabels verwenden.
→ Die 12...36 V DC Versorgung eines Geräts für Wandmontage an der mit 12...36 V DC gekennzeichneten
Klemmleiste verkabeln.
→ Die Funktionserde der Anlage mit der Erdungsschraube des Geräts verbinden (siehe Kap. 5, Bild 2) und dazu
einen Ringkabelschuh verwenden, der auf die Erdungsschraube M4 und den Erdleiter abgestimmt ist. Mit
einem Anzugsdrehmoment von 1 N·m ±20% anziehen.
→ Die Abschirmung jedes Kabels an eine „FE"-Klemme (Funktionserde) anschließen, um den Potentialausgleich
der Installation zu garantieren.
Bild 14 : Verkabelung der Stromversorgung 12...36 V DC eines Geräts für Wandmontage
-
+
SUPPLY PWR OUT DI1
21-polige trennbare Schraubklemmleiste, schwarz
M0
M1
M2
M3
M4
M5
M6
FE
deutsch
DI2 FE AO1 AO2 FE
2-polige trennbare
Schraubklemmleiste,
grün
+
-
FE
12-36 VDC
-
+
DO1 DO2 FE
Stromversorgung
49
