100%: Auswählen des Wertes des Prozesseingangs („PV"), der einer PWM von 100 % entspricht.
INVERTIERT: Den Ausgang invertieren oder nicht.
PERIODE: Den Wert der Periode T2 in Sekunden auswählen.
MIN ON TIME: Den Mindestwert für T1 in Sekunden auswählen.

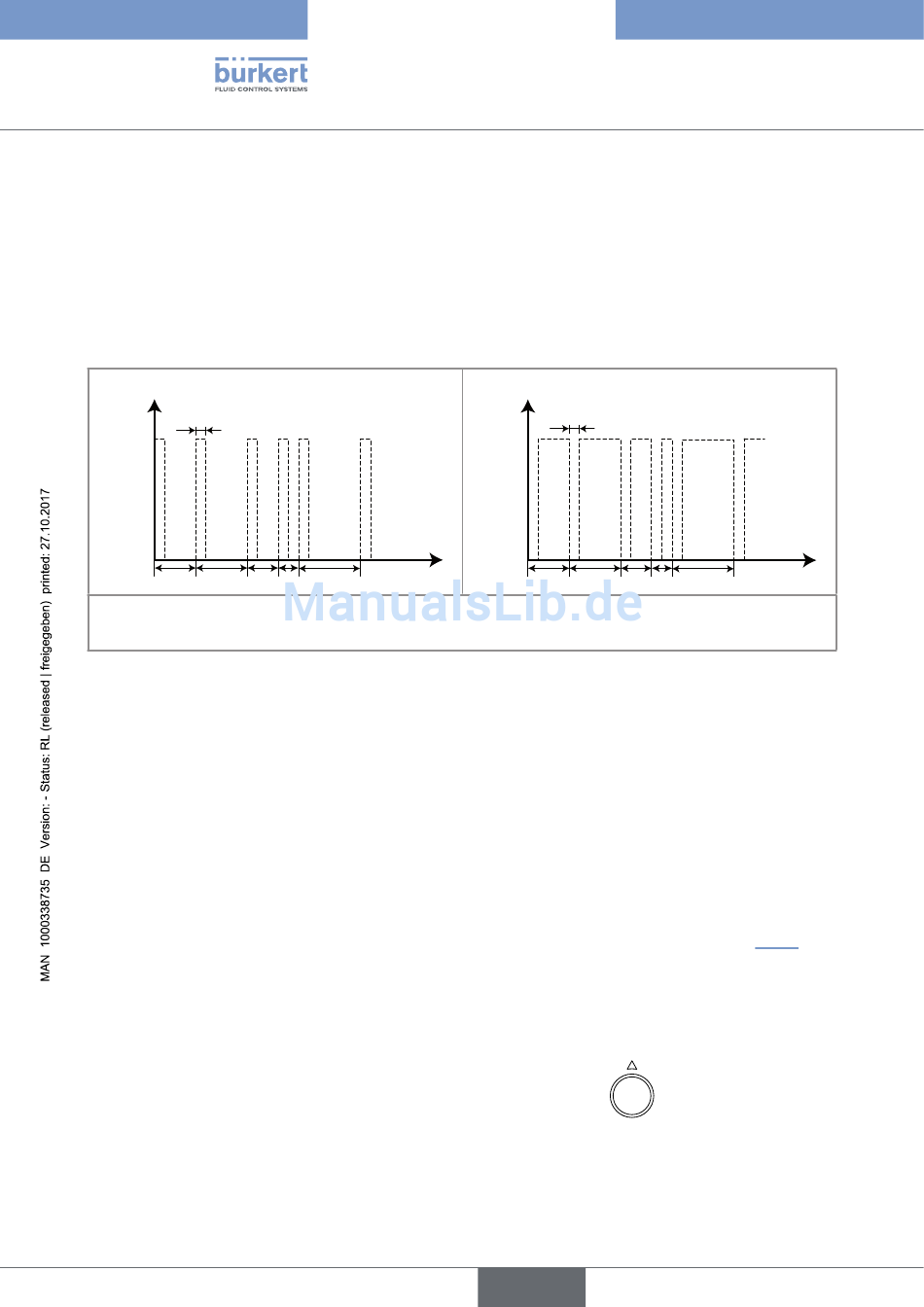

Einstellung im „PFM"-Betrieb
Dieser Betrieb wird verwendet, um beispielsweise eine Pumpe anzusteuern.
Ausgang
T1
100%
0%
T2
T1 = Periode, Konstante
T2 variiert
Bild 89 : „PFM"-Betrieb
PV: Den Prozesseingang wählen, der dem ausgewählten Ausgang zugeordnet werden soll.
0%: Auswählen des Wertes des Prozesseingangs, der der Mindestfrequenz entspricht.
100%: Auswählen des Wertes des Prozesseingangs, der der nachfolgend definierten „MAX. FREQ." entspricht.
INVERTIERT: Den Ausgang invertieren oder nicht.
MAX. FREQ. : Den Maximalwert der Frequenz (1/T2) der Impulse auswählen (maximal 180 Impulse pro Minute).
PULSBREITE : Den Wert der Impulsbreite (T1) auswählen.
Einstellung im „Puls"-Betrieb
Diese Funktion ist nur verfügbar, wenn die Option „DURCHFLUSS" am Gerät aktiviert ist (siehe Kap. 8.10.4).
Sie ermöglicht das Erzeugen eines Impulses am Ausgang nach jedem Durchfluss eines bestimmten
Flüssigkeitsvolumens.
EINGANG: Den Digitaleingang DI1 oder DI2 wählen, der dem ausgewählten Ausgang zugeordnet werden soll.
PULS: Das Flüssigkeitsvolumen auswählen, für das am ausgewählten Ausgang jeweils ein Impuls gesendet
werden soll. Zuerst den numerischen Wert eingeben, dann durch Drücken der dynamischen Taste „OK" bestä-
tigen, um die Einheit des Volumens ändern zu können, indem nacheinander auf
124
nicht invertiert
T2 T2 T2 T2
Ausgang
T1
100%
0%
t
T2 T2
deutsch
Typ 8619
BedienungundInbetriebnahme
invertiert
T2 T2 T2
gedrückt wird.
