Typ 8619
InstallationundVerkabelung
7.3.11 Nummerierung der Anschlussklemmen der
Ergänzungsmodule
Wenn Sie anstelle der mit dem Gerät mitgelieferten Klemmleisten andere Klemmleisten verwenden, sind diese
nicht gekennzeichnet.
Die Bild 22 gibt Aufschluss über die Durchnummerierung der Anschlussklemmen der Module.

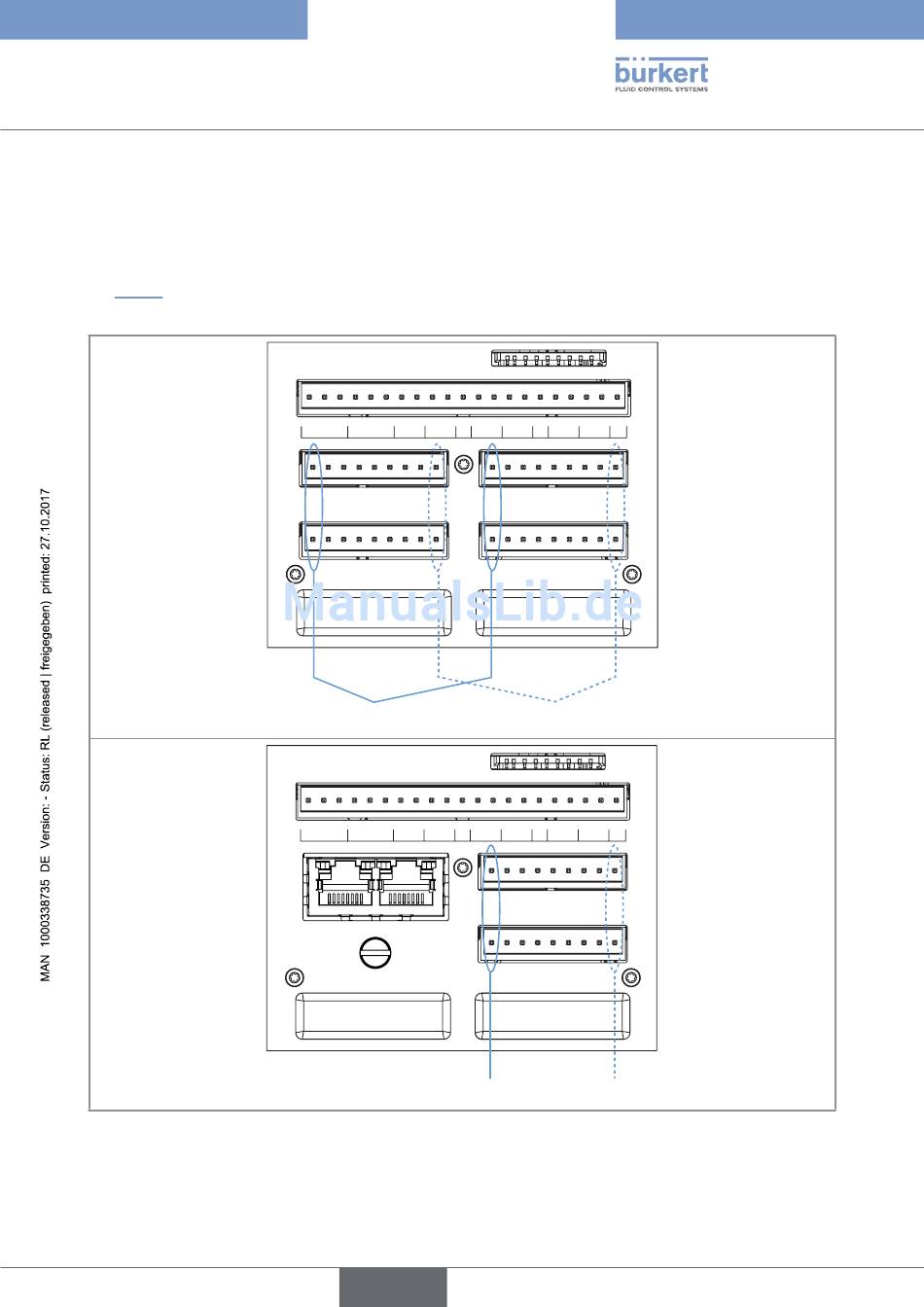

Bild 22 : Nummerierung der Anschlussklemmen der Ergänzungsmodule
MEMORY CARD
M0
SUPPLY DI1 DI2 FE AO1 AO2 FE DO1 DO2 FE
PWR OUT
M1
M3
M5
Anschlussklemme Nr. 1
MEMORY CARD
M0
SUPPLY DI1 DI2 FE AO1 AO2 FE DO1 DO2 FE
PWR OUT
M1
PORT2 PORT1
M5
Anschlussklemme Nr. 1
deutsch
M2
M4
M6
Anschlussklemme Nr. 9
M2
M4
M6
Anschlussklemme Nr. 9
55
