Typ 8619
InstallationundVerkabelung
7.3.18 Verkabelung des „pH/ORP"-Moduls
• Um den Einfluss von Störungen zu vermeiden, einen pH-Sensor im symmetrischen Modus anschließen.
In diesem Fall unbedingt die Äquipotentialelektrode anschließen.
• Wenn der pH-Sensor im asymmetrischen Modus angeschlossen wird, können die Messwerte für pH im
Verlauf der Zeit abweichen, wenn die Äquipotentialelektrode nicht angeschlossen ist.
Redoxpotential-Messelektrode
Brücke (nicht geliefert)

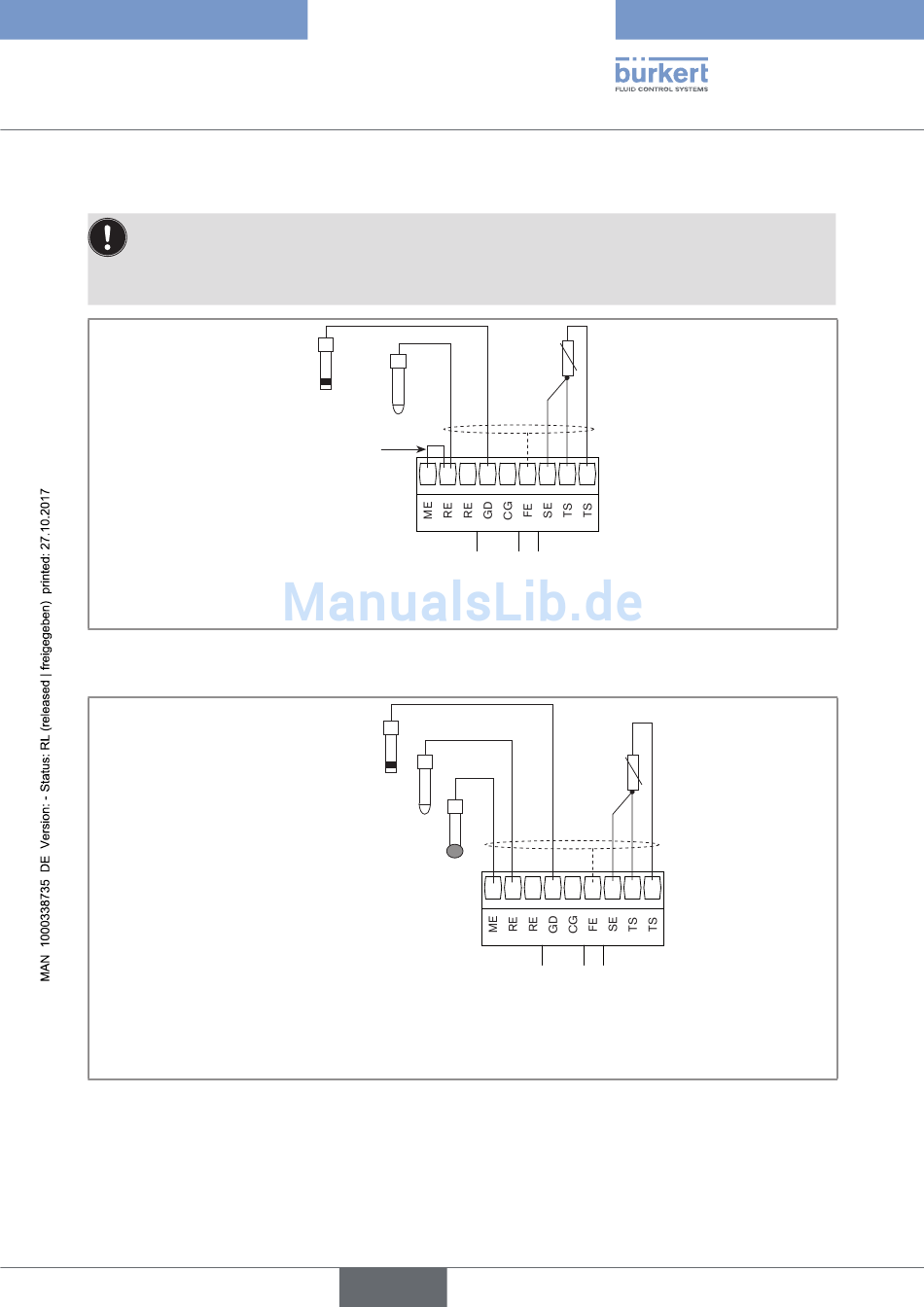

Bild 32 : Anschluss eines Redoxpotentialsensors und eines Temperatursensors Pt100 oder Pt1000 an ein pH/ORP-Modul
Redoxpotential-Messelektrode
FE = Funktionserde
Bild 33 : Anschluss eines pH-Sensors, eines Redoxpotentialsensors und eines Temperatursensors Pt100 oder Pt1000 an
ein pH/ORP-Modul
Referenz-elektrode
1 2
9-polige trennbare
Schraubklemmleiste, grau
Referenz-elektrode
pH-Messelektrode
deutsch
Temperatursensor
FE = Funktionserde
3 4 5 6 7 8 9
1 2 3 4 5 6 7 8
9-polige trennbare
Schraubklemmleiste, grau
Temperatursensor
9
63
