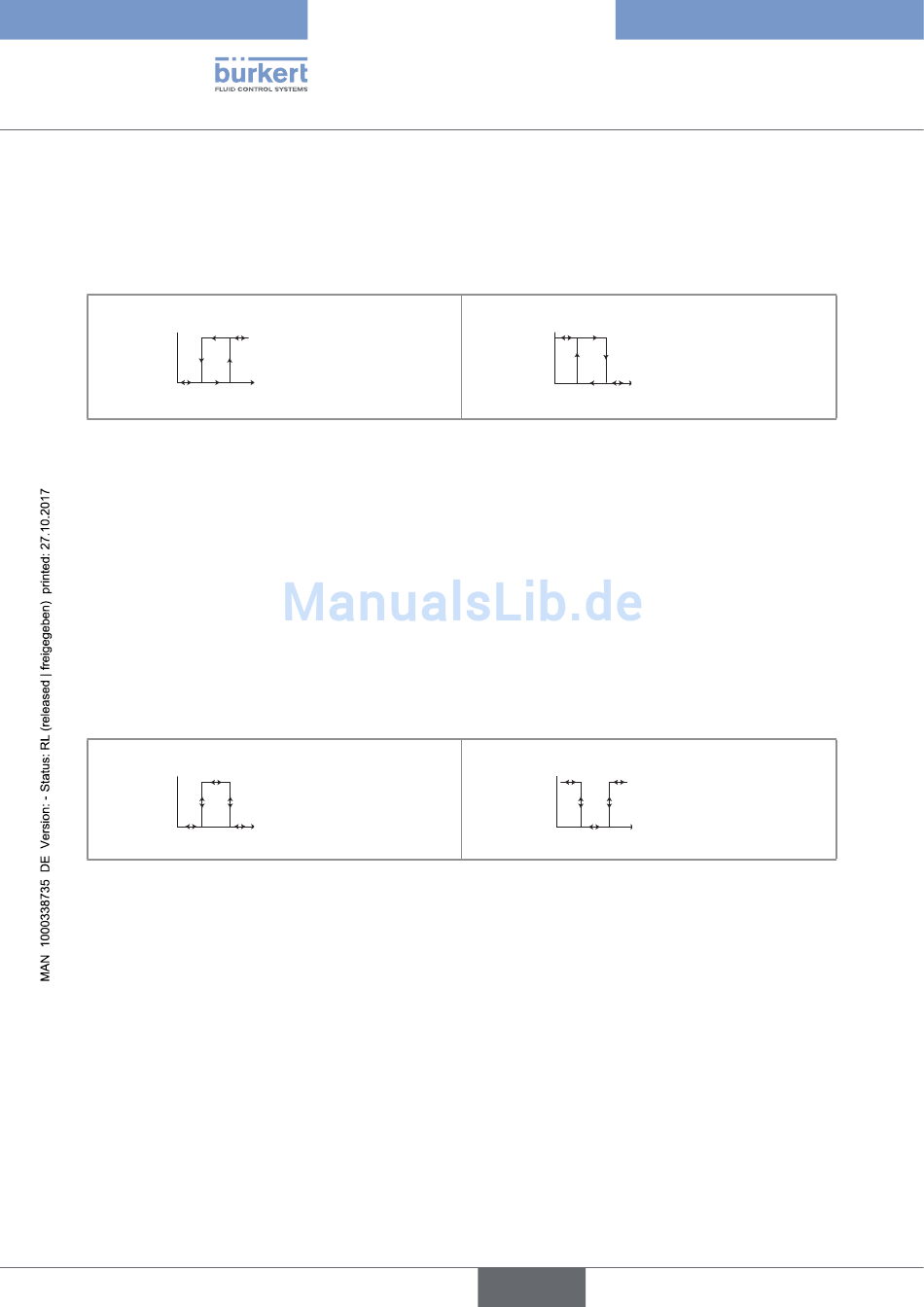

Einstellung im Hysterese-Betrieb
Der Zustandswechsel erfolgt, sobald eine Schwelle erreicht wird:
• Bei zunehmendem Prozesseingang erfolgt der Zustandswechsel des Ausgangs, wenn die obere Schwelle erreicht wird.
• Bei abnehmendem Prozesseingang erfolgt der Zustandswechsel des Ausgangs, wenn die untere Schwelle erreicht wird
Kontakt
ON
OFF
Unterer Oberer
Bild 85 : Hysteresebetrieb
PV: Den Prozesseingang auswählen, der dem Ausgang zugeordnet werden soll.
UNTERER: Den Wert der unteren Umschaltschwelle des Ausgangs eingeben.
OBERER: Den Wert der oberen Umschaltschwelle des Ausgangs eingeben.
INVERTIERT: Den Ausgang invertieren oder nicht.
VERZÖGERUNG: Den Wert für die Verzögerungsdauer vor dem Umschalten für jeden Digitalausgang auswählen.
Der Wert gilt für beide Ausgangsschwellen. Die Umschaltung erfolgt nur, wenn der obere oder untere Schwellenwert
(Funktion „Oberer" und „Unterer") während einer Dauer überschritten wird, die über die Verzögerungszeit hinausgeht.
Einstellung im Fenster-Betrieb
Der Zustandswechsel erfolgt, sobald eine der Schwellen erreicht wird.
Kontakt
ON
OFF
Unterer Oberer
Bild 86 : Fensterbetrieb
PV: Den Prozesseingang wählen, der dem ausgewählten Ausgang zugeordnet werden soll.
UNTERER: Den Wert des Prozesseingangs für die untere Umschaltschwelle des Ausgangs eingeben.
OBERER: Den Wert des Prozesseingangs für die obere Umschaltschwelle des Ausgangs eingeben.
INVERTIERT: Den Ausgang invertieren oder nicht.
VERZÖGERUNG: Den Wert für die Verzögerungsdauer vor dem Umschalten für jeden Ausgang auswählen. Der Wert
gilt für beide Ausgangsschwellen. Die Umschaltung erfolgt nur, wenn der obere oder untere Schwellenwert (Funktion
„Oberer" und „Unterer") während einer Dauer überschritten wird, die über die Verzögerungszeit hinausgeht.
122
nicht invertiert
Prozesseingang („PV")
nicht invertiert
Prozesseingang („PV")
Typ 8619
BedienungundInbetriebnahme
invertiert
Kontakt
ON
OFF
Unterer Oberer Prozesseingang („PV")
invertiert
Kontakt
ON
OFF
Prozesseingang („PV")
Unterer Oberer
