Sobald die Funktion parametriert und aktiviert ist, ist das berechnete Ergebnis „Fx:" in der Liste der Pro-
zessvariablen der Hauptplatine „M0:MAIN" verfügbar; diese Liste erscheint in den Menüs zur Einstellung
der Ausgänge, zur Anpassung der Ansichten, zur Datenspeicherung, um:
• das berechnete Ergebnis „Fx:" einem physikalischen Ausgang (analog, AO, oder digital, DO) zuzu-
weisen (siehe Kap. 8.10.22 und 8.10.23).
• das Ergebnis „Fx:" in einer der bedienerspezifischen Ansichten „Ux" anzuzeigen: siehe Kap. 8.10.8.
• die „Fx:"-Werte mit dem Datenlogger aufzuzeichnen: siehe Kap. 8.10.19.
Parameter Funktionen
This is
when the
device is be-
ing parame-
tered............
....................
Die angebotenen Auswahlmöglichkeiten hängen von den Ergänzungsmodulen und/oder den aktivierten Optionen ab. Siehe Kap. "8.10.4
1)
Abfragen und/oder Aktivieren der verfügbaren Programmoptionen" und Kap. "8.16 Eingänge oder Prozesswerte".
TYP: Zeigt die gewählte Funktion an (hier „PROP").
NAME: Umbenennen der gewählten Funktion. Siehe Kap. "8.4 Eingabe von Text". Dieser Name erscheint in der
Prozess-Ebene in der mit dieser Funktion verbundenen Ansicht.
STATUS: Ermöglicht das Aktivieren (Auswahl „ON") oder Deaktivieren (Auswahl „OFF") der ausgewählten Funktion.
PV: Auswahl des Prozesseingangs der Funktion. Siehe Kap. 8.16.
PV BEREICH: Eingeben der Minimal- („PV Grenze-") und Maximalwerte („PV Grenze +") des Prozesseingangs.
PV FILTER: Zur Auswahl des Dämpfungsgrads der Schwankungen der ausgewählten PV. Siehe "Bild 51 :
Filterkurven".
LIM-: Eingeben des unteren Grenzwertes des Ausgangs.
LIM+: Eingeben des oberen Grenzwertes des Ausgangs.
92

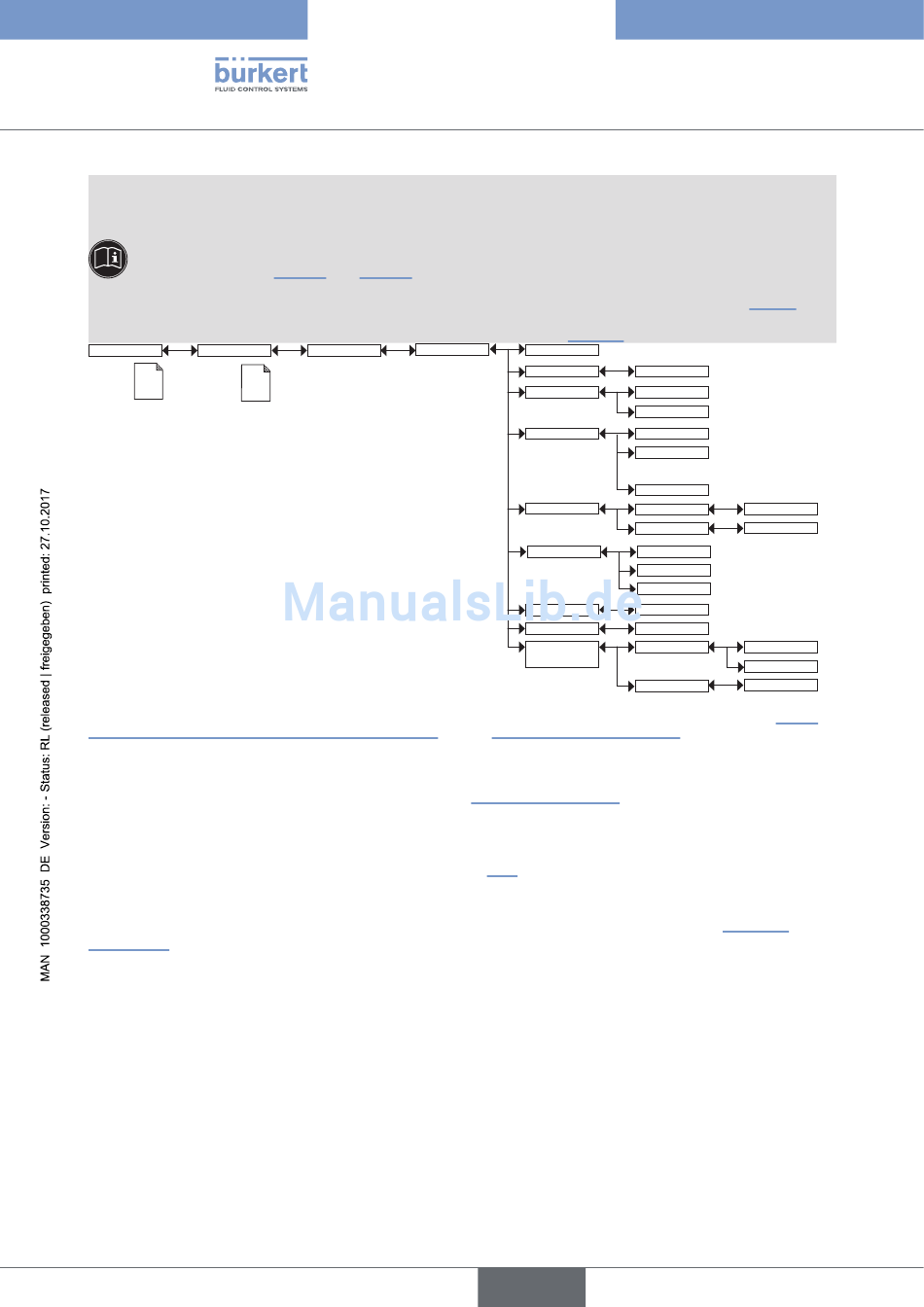

F1...F12: PROP
This is
when the
device is be-
ing parame-
tered............
....................
Typ 8619
BedienungundInbetriebnahme
Typ:
Name: EINGABE
Status: ON
OFF
PV M0:MAIN
M1
...
Mx
PV Bereich:
PV-:
PV+:
PV Filter: Kein
schnell
langsam
EINGABE
Lim-
Lim+ EINGABE
Status
CMD
Sicherheit:
Wert
deutsch
1)
EINGABE
EINGABE
ON
OFF
EINGABE
