INVERTIERUNG: Ermöglicht das Invertieren (Auswahl „EIN") oder Nichtinvertieren (Auswahl „AUS") der
Wirkrichtung des Ausgangs je nach Vorzeichen der Differenz zwischen Sollwert (SP) und Messwert (PV). Diese
Funktion wird insbesondere bei einer Säure-Base-Regelung verwendet.
Fx: (CMD)
100%
0%

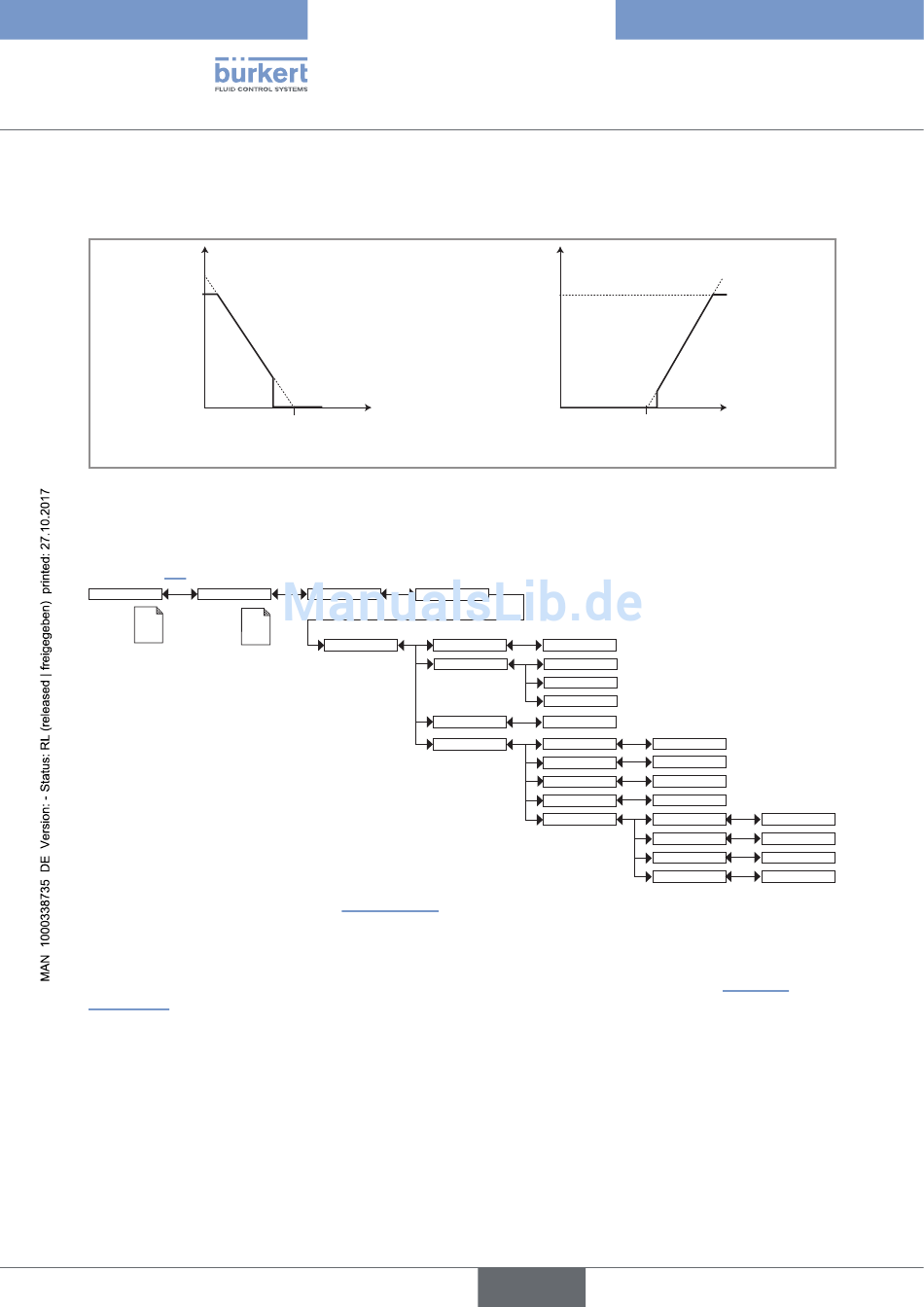

Bild 70 : Wirkrichtung des Ausgangs, nicht invertiert oder invertiert
II. EINGEBEN DER PARAMETER DER PID-FUNKTION
Siehe Kap. 8.9 zum Öffnen des Menüs „Parameter".
Parameter
Funktionen
This is
when the
device is be-
ing parame-
tered............
....................
Wenn „SP Typ" = „Intern", siehe Kap. 8.10.15, Seite 98.
4)
ABTASTZEIT: Die Periodendauer der Abtastung festlegen (zwischen 0,1 und 60 s).
SP WERT: Den Sollwert eingeben.
PV FILTER: Zur Auswahl des Dämpfungsgrads der Schwankungen der ausgewählten PV. Siehe "Bild 51 :
Filterkurven".
TOTBAND: Eingeben des Prozentsatzes zwischen 0 und 100 % für das Totband des Sollwerts.
KP: Definieren der Proportionalverstärkung, die auf die Differenz zwischen Sollwert und Messwert angewandt wird.
TN: Dieser Parameter stellt den Integralteil des PID-Moduls dar, mit dem der statische Fehler zwischen Messwert und
Sollwert eliminiert werden kann. Einen Wert zwischen 0,1 und 9999 Sekunden eingeben (Standardwert: 9999 s).
TV: Dieser Parameter stellt den abgeleiteten Anteil des PID-Moduls dar, mit dem schnell auf Messwert- oder
Sollwertschwankungen reagiert und eine Schwankung des Reglers im Vorfeld vermieden werden kann. Diese
Variable für langsame Prozesse verwenden. Einen Wert zwischen 0,0 und 9999 Sekunden eingeben (Stan-
dardwert: 0,0 s).
104
nicht invertierter Modus
Prozessmesswert
Sollwert (SP)
F1...F12:
This is
when the
device is be-
ing parame-
tered............
....................
Parameter
Fx: (CMD)
100%
0%
Sollwert (SP)
PID
Abtastzeit:
EINGABE
PV Filter:
Kein
schnell
langsam
SP
EINGABE
Totband:
Kanal 1/2:
Kp:
Tn:
Tv:
Erweitert
deutsch
Typ 8619
BedienungundInbetriebnahme
invertierter Modus
Prozessmesswert
1)
EINGABE
EINGABE
EINGABE
EINGABE
X0:
EINGABE
Lim-:
EINGABE
Lim+:
EINGABE
Status OFF:
EINGABE
