Typ 8619
BedienungundInbetriebnahme
P und P sind die Werte, die einem Strom von 4 mA bzw. 20 mA zugeordnet sind.
1 2
Wenn P > P ist, wird das Signal invertiert, und der Wertebereich P
1 2
20...4 mA.

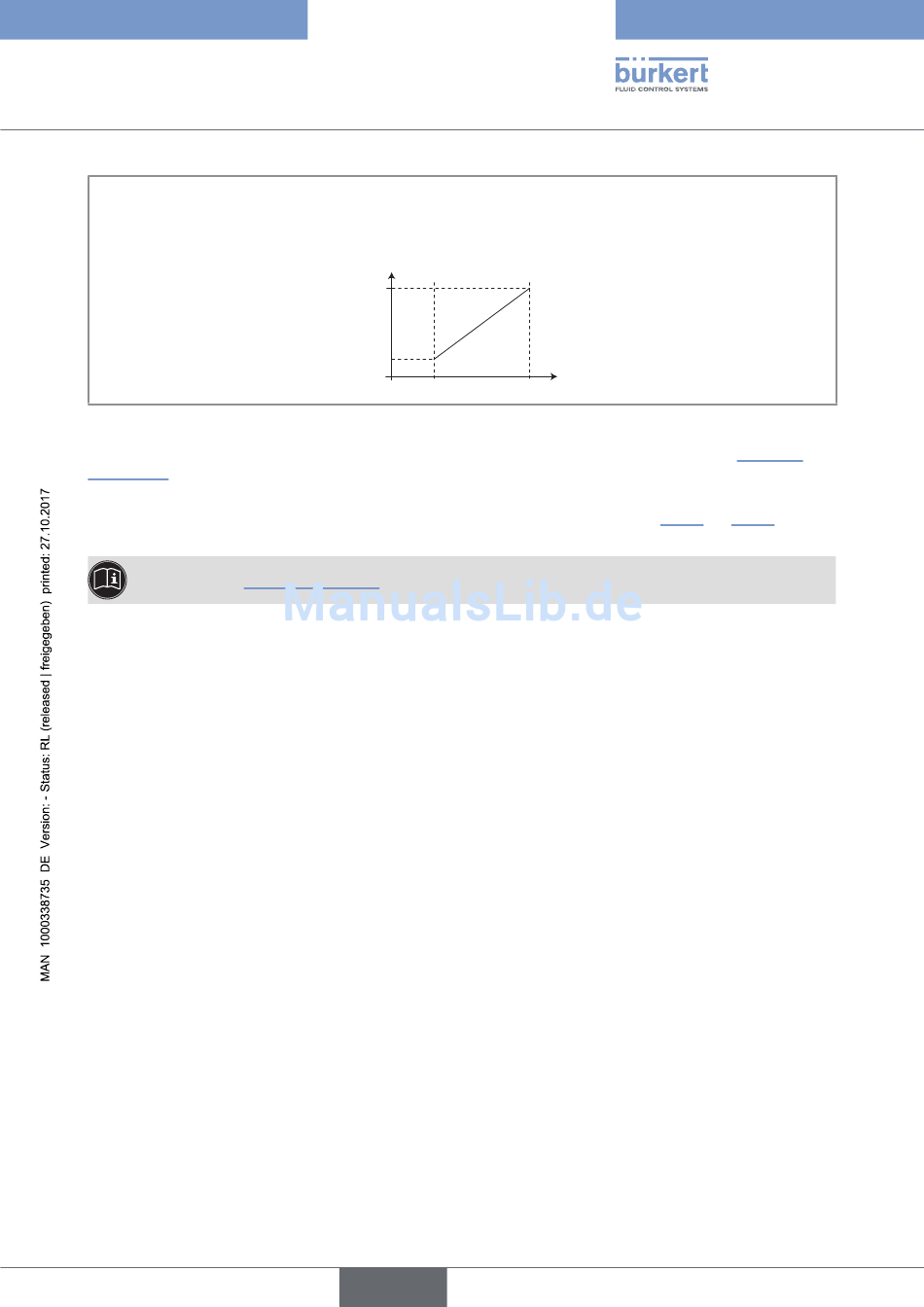

Bild 84 : Strom 4...20 mA in Abhängigkeit von der ausgewählten PV
FILTER: Auswahl des Dämpfungsgrads der Stromwertänderungen für jeden Stromausgang. Siehe "Bild 51 :
Filterkurven".
DIAG. EREIGNIS : Einstellung, ob ein Strom von 22 mA am ausgewählten Stromausgang ausgegeben wird,
wenn vom multiCELL ein „Fehler"-Ereignis in Verbindung mit der Diagnose (siehe Kap. 8.12.2 bis 8.12.6) erzeugt
wird, oder ob der Stromausgang normal arbeitet (Auswahl „Kein").
Siehe auch Kap. "9.3 Problemlösung".
mA
20
4
0
P P
1 2
deutsch
-P entspricht dem Strombereich
1 2
119
