Typ 8619
BedienungundInbetriebnahme
8.12.2 Überwachung des an den Analogeingängen
empfangenen Strom- oder Spannungswertes
Mit dieser Funktion wird das Verhalten des Geräts definiert, wenn vom Bediener gesetzte Grenzwerte über-
schritten werden.

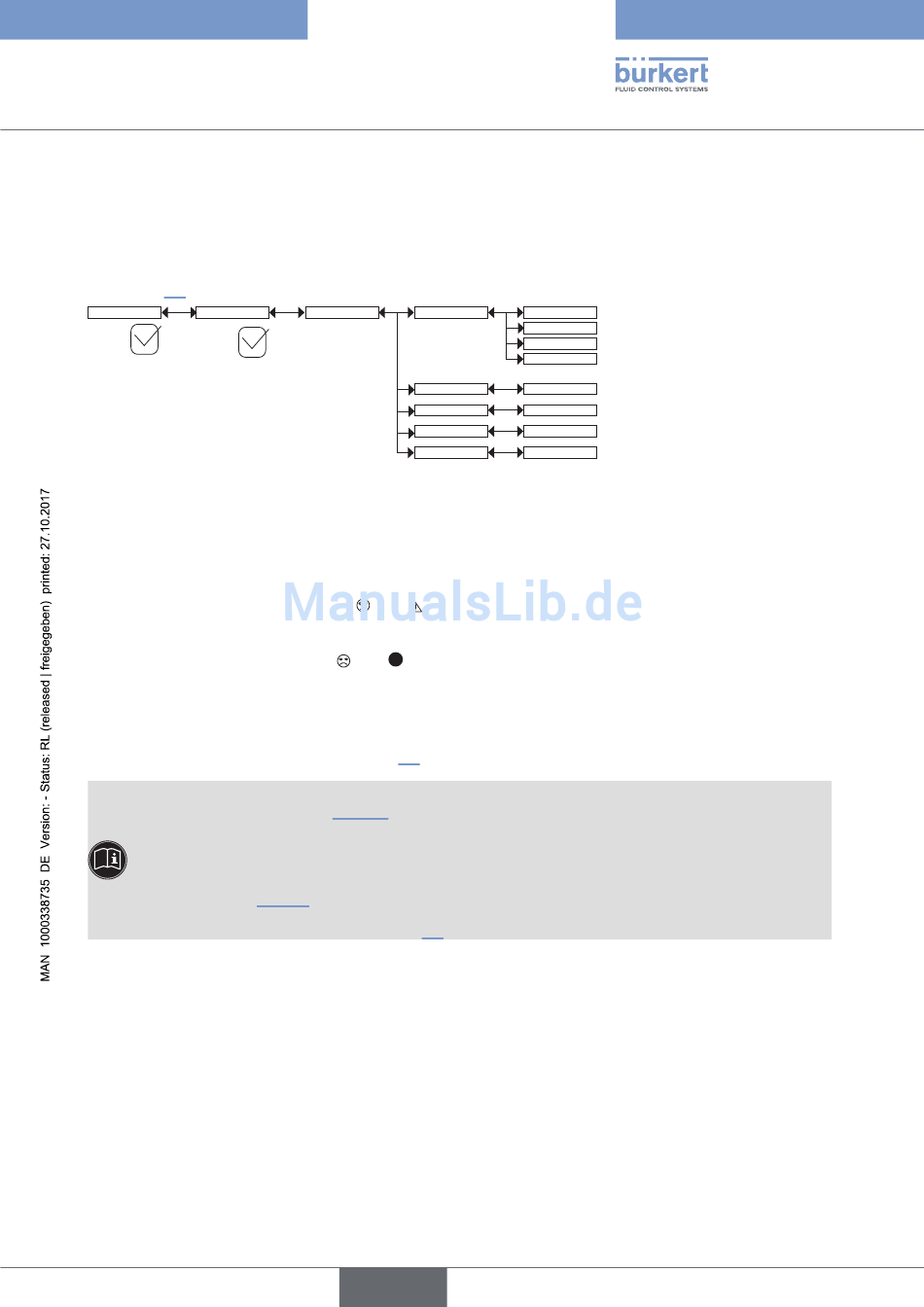

Siehe Kap. 8.9 zum Öffnen des Menüs „Diagnose"
Diagnose
Mx:Eingänge
Eine Funktionsstörung in Ihrem Prozess kann sich durch einen zu niedrigen oder zu hohen Wert am Ana-
logeingang äußern.
Um beim Empfang eines abweichenden Wertes am Analogeingang gewarnt zu werden:
→ die zu überwachenden Schwellen in der Funktion „Schwellen" wählen, dann
→ einen oder zwei Schwellenwerte einstellen, bei deren Unter- bzw. Überschreitung der multiCELL ein Ereignis
„Warnung" erzeugt und die Symbole
→ einen oder zwei Schwellenwerte einstellen, bei deren Unter- bzw. Überschreitung der multiCELL ein Ereignis
„Fehler" erzeugt und die Symbole
Wenn der multiCELL ein Ereignis „Warnung" oder „Fehler" erzeugt:
→ das Menü „Informationen" aufrufen, um Aufschluss über die Ursache des Ereignisses zu erhalten;
→ das Problem nach den Anweisungen im Kap. 9.3 beheben.
• Das Ereignis „Warnung" kann außerdem dem einen und/oder dem anderen der Digitalausgänge zuge-
wiesen werden. Siehe Kap. 8.10.23.
• Es kann ein Strom von 22 mA an dem einen und/oder dem anderen der Stromausgänge erzeugt werden,
wenn ein Ereignis „Fehler" in Verbindung mit der Überwachung des pH-Wertes, des Redoxpotentials,
der Leitfähigkeit oder Temperatur der Flüssigkeit oder der Überwachung eines Analogeingangs erzeugt
wird. Siehe Kap. 8.10.22.
• Siehe auch Rubrik „Problemlösung", Kap. 9.3.
WARNUNG UN.: Eingabe des am Analogeingang empfangenen Wertes, bei dessen Unterschreitung ein Ereignis
„Warnung" erzeugt wird.
WARNUNG OB.: Eingabe des am Analogeingang empfangenen Wertes, bei dessen Überschreitung ein Ereignis
„Warnung" erzeugt wird.
FEHLER UN.: Eingabe des am Analogeingang empfangenen Wertes, bei dessen Unterschreitung ein Ereignis
„Fehler" erzeugt wird.
FEHLER OB.: Eingabe des am Analogeingang empfangenen Wertes, bei dessen Überschreitung ein Ereignis
„Fehler" erzeugt wird.
AI1/AI2
Schwellen:
Warnung un.:
Warnung ob.:
Fehler un.:
Fehler ob.:
und
anzeigt;
X
und
anzeigt.
deutsch
Keine
Untere
Obere
Beide
wenn "Schwellen" = "Untere" oder "Beide"
EINGABE
wenn "Schwellen" = "Obere" oder "Beide"
EINGABE
wenn "Schwellen" = "Untere" oder "Beide"
EINGABE
wenn "Schwellen" = "Obere" oder "Beide"
EINGABE
151
