Anschlüsse am
Interface

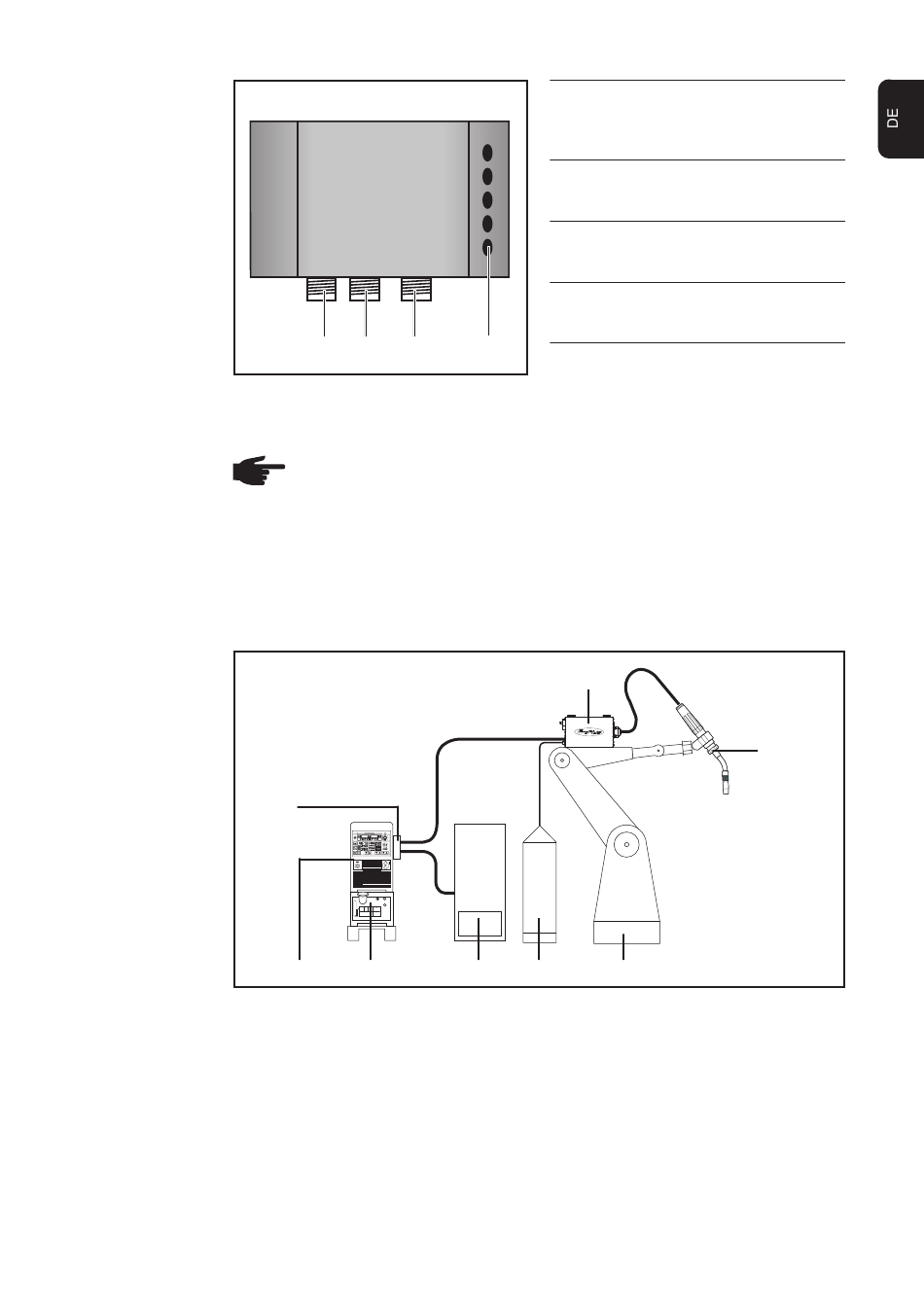

Abb.1 Anschlüsse am Interface

Zusatzhinweise

Nähere Informationen zur Betriebsart „Sonder-2-Takt Betrieb für Roboterinterface"
finden sich in den Kapiteln „MIG/MAG-Schweißen" und „Parameter Betriebsart" der
Bedienungsanleitung Stromquelle.
Anwendungsbei-
spiel
Abb.2 Anwendungsbeispiel Roboterinterface ROB 4000 / 5000
(1) Stromquelle
(2) Kühlgerät
(3) Interbus 2 MB
(4) Verbindungs-Schlauchpaket
(5) Datenkabel Interbus 2 MB
(6) Robotersteuerung
(7) Marathonpack
(8) Roboter
(9) Schweißbrenner
(10) Drahtvorschub
(2) (3) (4)
HINWEIS! Solange das Roboterinterface am LocalNet angeschlossen ist, bleibt
automatisch die Betriebsart „2-Takt Betrieb" angewählt
(Anzeige: Betriebsart 2-Takt Betrieb).
(3)
(5)
(1) (2)
(1) Zugentlastung
zum Durchführen der Datenleitung
InterBus und der Spannungsversor-
gung
(2) LocalNet Anschluss
zum Anschließen des Zwischen-
Schlauchpaketes.
(3) LocalNet Anschluss
zum Anschließen weiterer System-
komponenten
(4) LocalNet Anschluss
zum Anschließen weiterer System-
komponenten
(1)
(10)
(4)
(8)
(6) (7)
3
(9)
