Diagnostic d'erreur, élimination de l'erreur
Généralités
Voyants DEL
d'état de service
(1) DEL „+5 V"
(2) DEL „Trafic 1 - 4"
(3) DEL „L1 - L7"
(4) DEL „EXT"

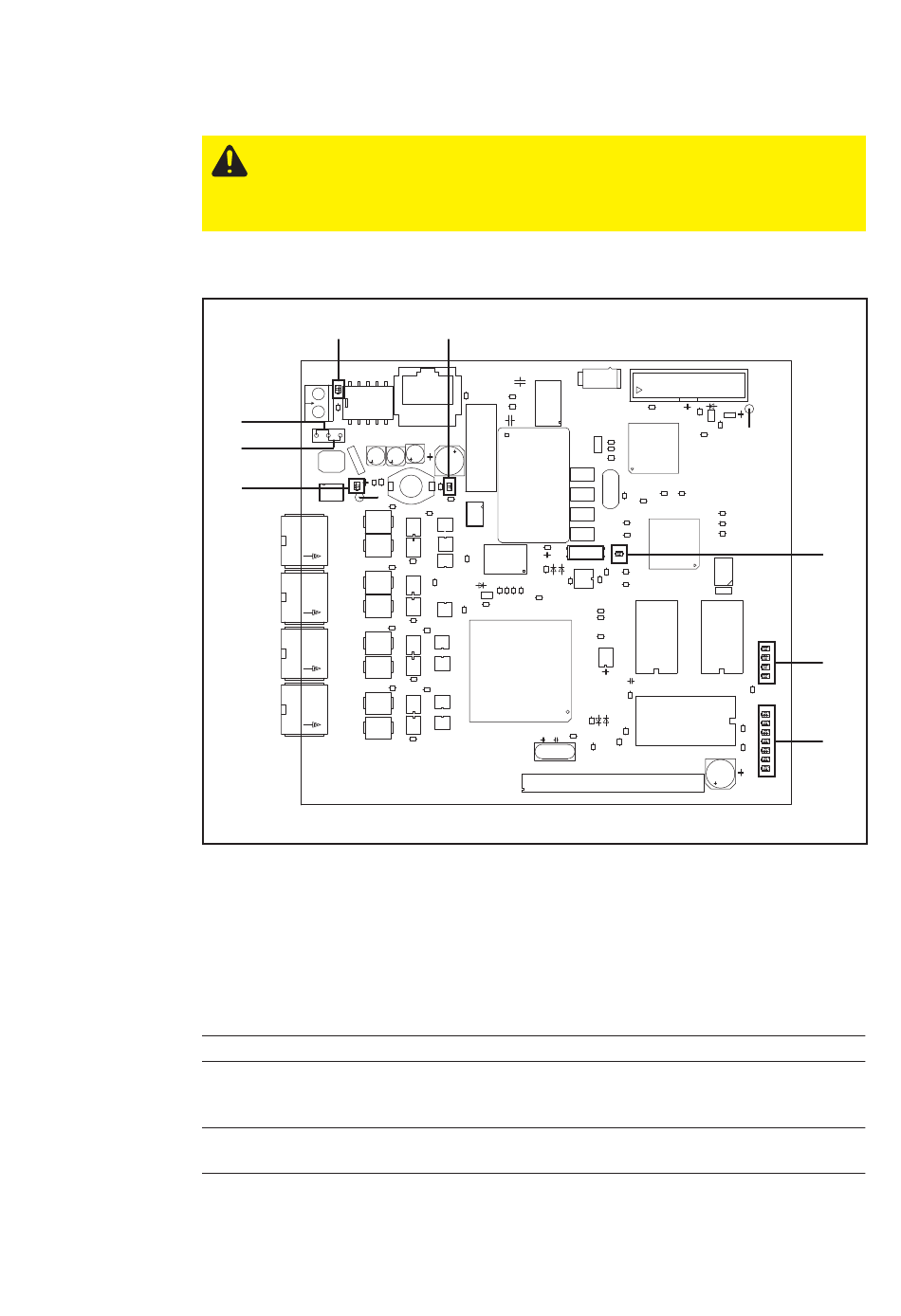

Fig. 3 Circuit imprimé InterBus 2MB
DEL „+5 V" (1) La DEL „+5 V" (1) s'allume lorsque la tension d'alimentation interne ou externe est
raccordée. La DEL „+5 V" indique que le système électronique à platines fonctionne
correctement.
DEL „Trafic 1 - 4"
DEL
(2)
Trafic X
Trafic X
ATTENTION ! Risque de dommages matériels lors de la déconnexion ou de
la connexion des branchements des bornes du bus sous tension. Avant la
déconnexion ou la connexion des branchements des bornes du bus, débran-
cher le secteur.
(7)
(6)
(5)
(4)
Affichage
Éteint ou allumé
Clignote
(8)
(5) Cavalier „EXT"
(6) Cavalier „INT"
(7) DEL „INT"
(8) DEL „VCC"
Signification
Pas de communication
sur le LocalNet Fronius
Communication sur
LocalNet Fronius active
6
(1)
(2)
(3)
Remède
Vérifier la tension
d'alimentation;
Contrôler le câblage
-
