Raccordements
avec l'interface

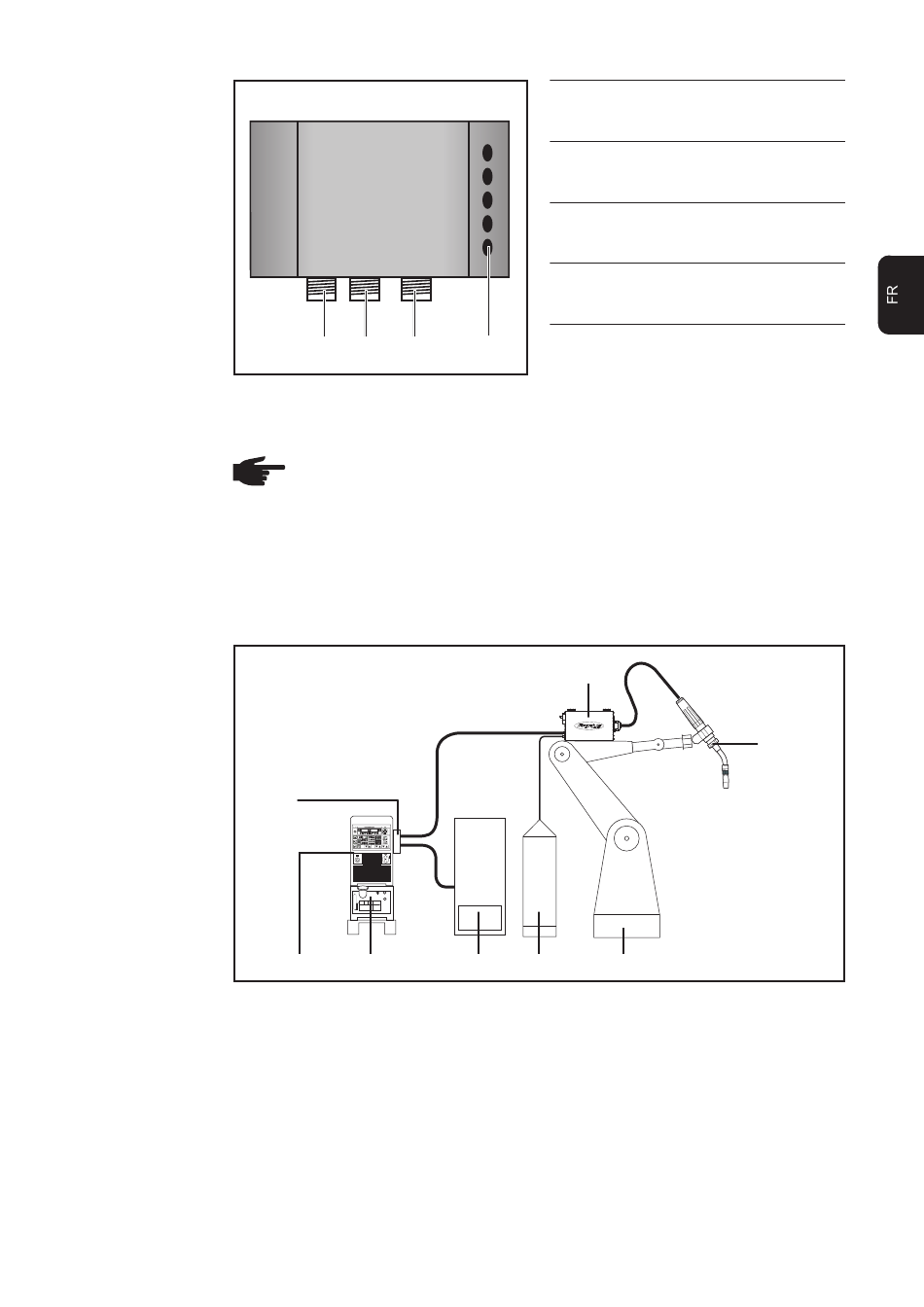

Fig. 1 Raccordements avec l'interface
Consignes
supplémentaires
Vous trouverez des informations plus détaillées concernant le mode de soudage „Mode
2 temps spécial pour interface robot" dans les chapitres „Soudage Mig/MAG" et „Pa-
ramètres Mode de service" du mode d'emploi de la source de courant.
Exemple
d'utilisation
Fig. 2 Exemple d'utilisation de l'interface robot ROB 4000 / 5000
(1) Source de courant
(2) Refroidisseur
(3) Interbus 2 MB
(4) Faisceau de liaison
(5) Câble de données Interbus 2 MB
(6) Commande robot
(7) Pack Marathon
(8) Robot
(9) Torche de soudage
(10) Dévidoir-fil
(2) (3) (4)
Remarque : Aussi longtemps que l'interface robot est connectée au LocalNet,
le mode de service „Mode 2 temps" reste automatiquement sélectionné
(affichage : Mode de service à 2 temps).
(3)
(5)
(1) (2)
(1) Anti-traction
pour le passage du câble de données
InterBus et de l'alimentation électrique
(2) Connecteur LocalNet
pour le branchement du faisceau de
câbles intermédiaire.
(3) Connecteur LocalNet
pour le raccordement des autres
composants du système
(4) Connecteur LocalNet
pour le raccordement des autres
composants du système
(1)
(10)
(4)
(6) (7) (8)
3
(9)
