Teil 3 Einsatz
Anschlussbei-
spiele für digitale
Eingänge
Anschluss
Not-Aus,
einkanalig
3-30
Sie können an den digitalen Eingängen z.B. folgende Sensoren betreiben:
• Potenzialfreie, kontaktbehaftete Not-Aus-Taster
• Schutztürschalter
• Lichtgitter (allgemein berührungslos wirkende Schutzeinrichtungen) mit
folgenden Eigenschaften:
- die Ausgänge müssen stromliefernd sein
- die Ausgänge müssen kompatibel zu IEC 61131-2 sein
Warnung!
Erreichbarer SIL/Kat./PL bei einkanaliger Verwendung der digitalen
Eingänge!
Der erreichbare SIL/Kat./PL ist abhängig von der Qualität des sicheren
Sensors. Dieser muss approbiert sein gemäß EN 60947-5-1 /-5.

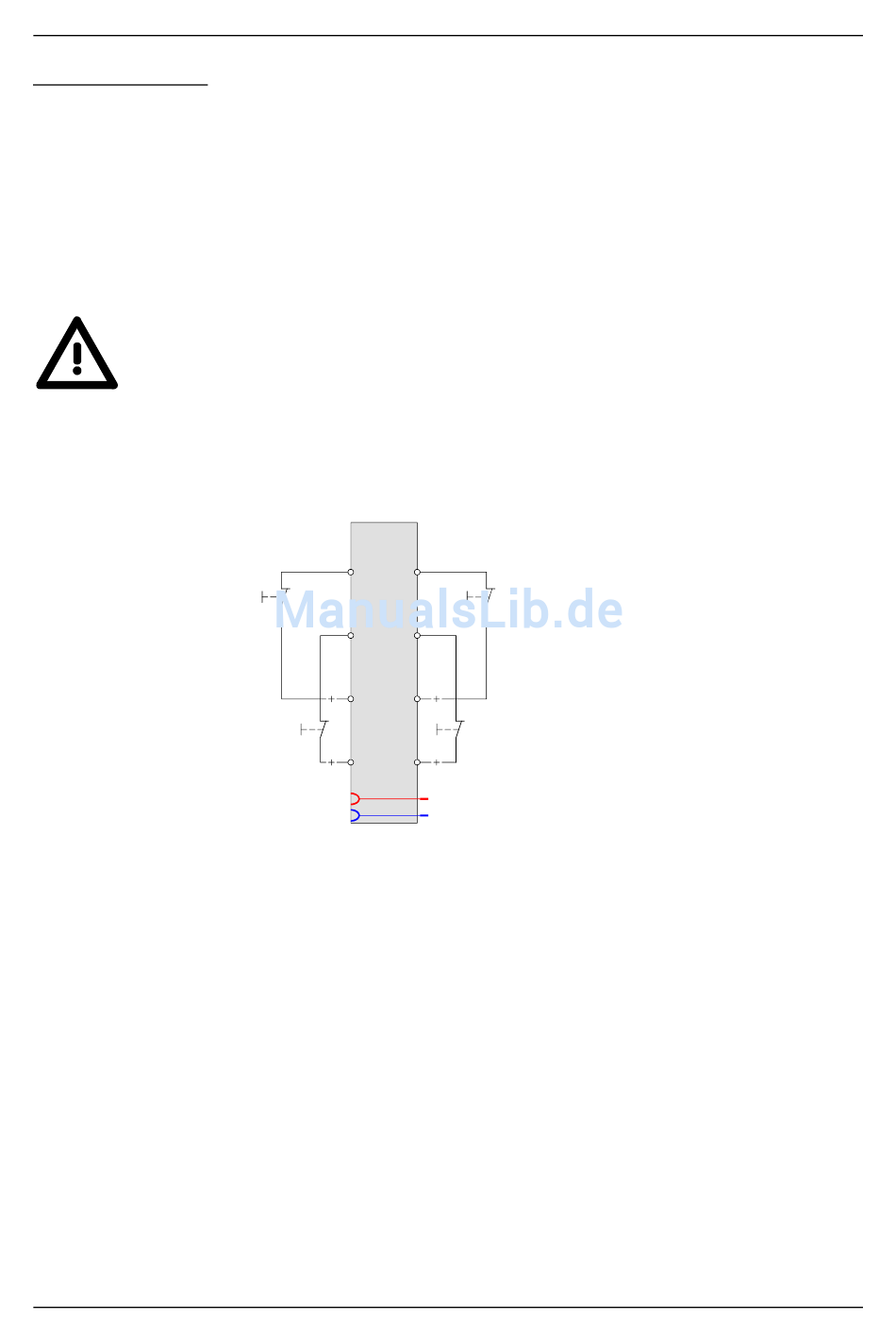

Anschluss 4x Not-Aus, einkanalig, Testpulsaktivierung aktiv
DI
1
DI0 DI1 DI0
0
2
DI2 DI3
3
T0 T1
2
4
T2 T3
DC24V
0V
5
1
6
7
3
8
