VIPA System SLIO Handbuch Seite 106

Teil 3 Einsatz
Anschluss von 2
parallelen Lasten an
einem Safety-
Ausgang
3-38

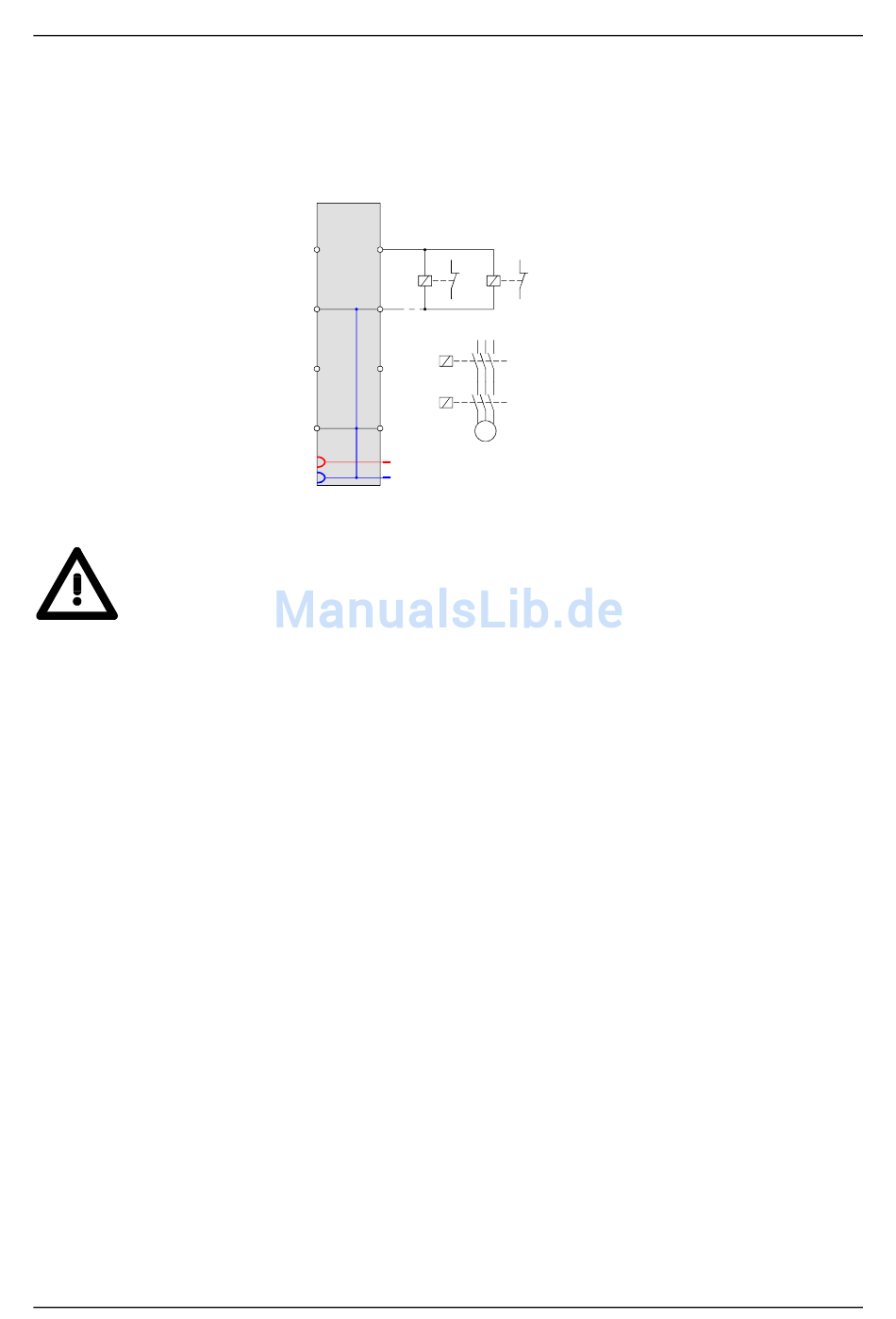

Sie können mit dieser Schaltung durch das Rücklesen der Relaiszustände
SIL3/Kat.4/PLe erreichen, unter der Bedingung, dass in der externen
Verdrahtung ein Querschluss auf die Versorgungsspannung ausgeschlos-
sen werden kann.
DO
1 5
DO0 DO1
2 6
3 7
DO2 DO3
4 8
DC24V
0V
Warnung!
Geschützte Verlegung von Signalleitungen beachten!
Um einen Kurzschluss zwischen den Anschlussleitungen des sicheren
Aktors und dem
erforderlich, dass Sie die Signalleitungen zwischen dem sicheren Aktor und
dem Safety-Modul gemäß EN 60204-1 bzw. EN ISO 13849-2 geschützt
verlegen (z.B. als separat ummantelte Leitungen oder in getrennten Kabel-
kanälen).
DI 0 DI 1
K0 K1
T0 T1
K0
K1
M
Safety-Modul auszuschließen,
Handbuch VIPA System SLIO
ist es unbedingt
HB300D - SM-S - Rev. 14/10
