Handbuch VIPA System SLIO
Schalten von
elektronischen
Lasten
Anschluss einer
Last an einem
Safety-Ausgang
HB300D - SM-S - Rev. 14/10
Mit dem System SLIO Safety-Modul können Sie elektronische Lasten
schalten, wie z.B. elektronische Türzuhaltungen.
Hinweis!
Schalten von elektronischen Lasten
Beim Schalten von elektronischen Lasten können durch interne Kapazitäten
in den elektronischen Lasten erhöhte Einschaltströme auftreten, die den
Nennstrom erheblich überschreiten. Dies kann zur Passivierung des
System SLIO Safety-Moduls mit der Diagnosemeldung "Überlast" führen.
Abhilfe können Sie in diesem Fall durch eine Begrenzung des
Einschaltstromes schaffen, indem Sie z.B. einen zusätzlichen Serien-
widerstand zwischen dem digitalen Safety-Ausgang und der elektronischen
Last schalten.

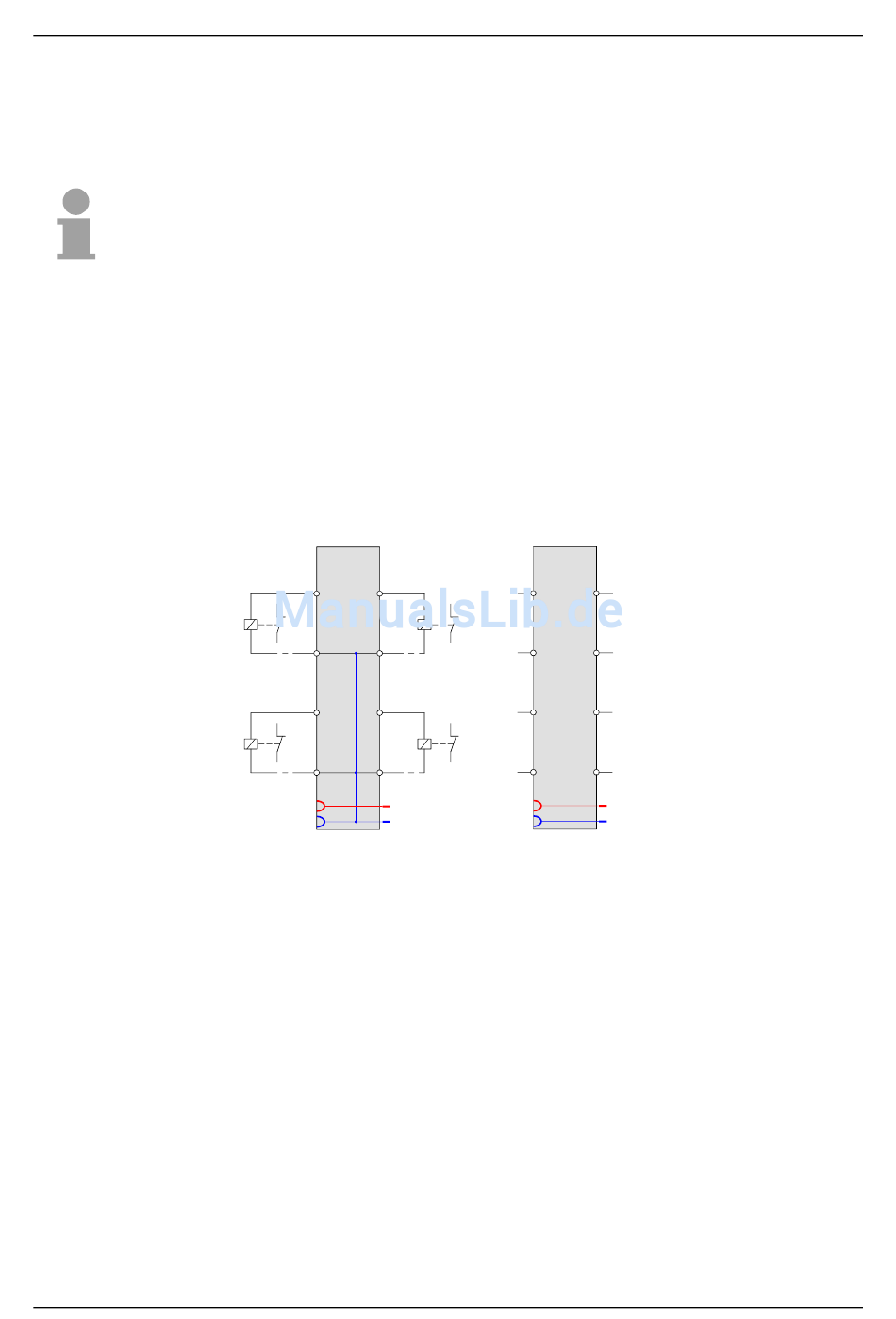

Nachfolgend sehen Sie den Anschluss einer Last an einem Safety-
Ausgang mit optionaler Rückführung an ein System SLIO Safety-Eingabe-
Modul.
DO
1 5
DO0 DO1
DI 0
K0
T0
2 6
3 7
DO2 DO3
DI 2
K2
T2
4 8
DC24V
0V
DI
1
DI0 DI1 DI0
DI 1
K1
T1
2
DI2 DI3
3
T0
DI 3
K3
T3
4
T2
DC24V
0V
Teil 3 Einsatz
5
6
7
T1
8
T3
3-37
