Handbuch VIPA System SLIO
Peripherie-Module
Terminal-Modul
Elektronik-Modul
Safety-
Peripherie-Module
HB300D - SM-S - Rev. 14/10

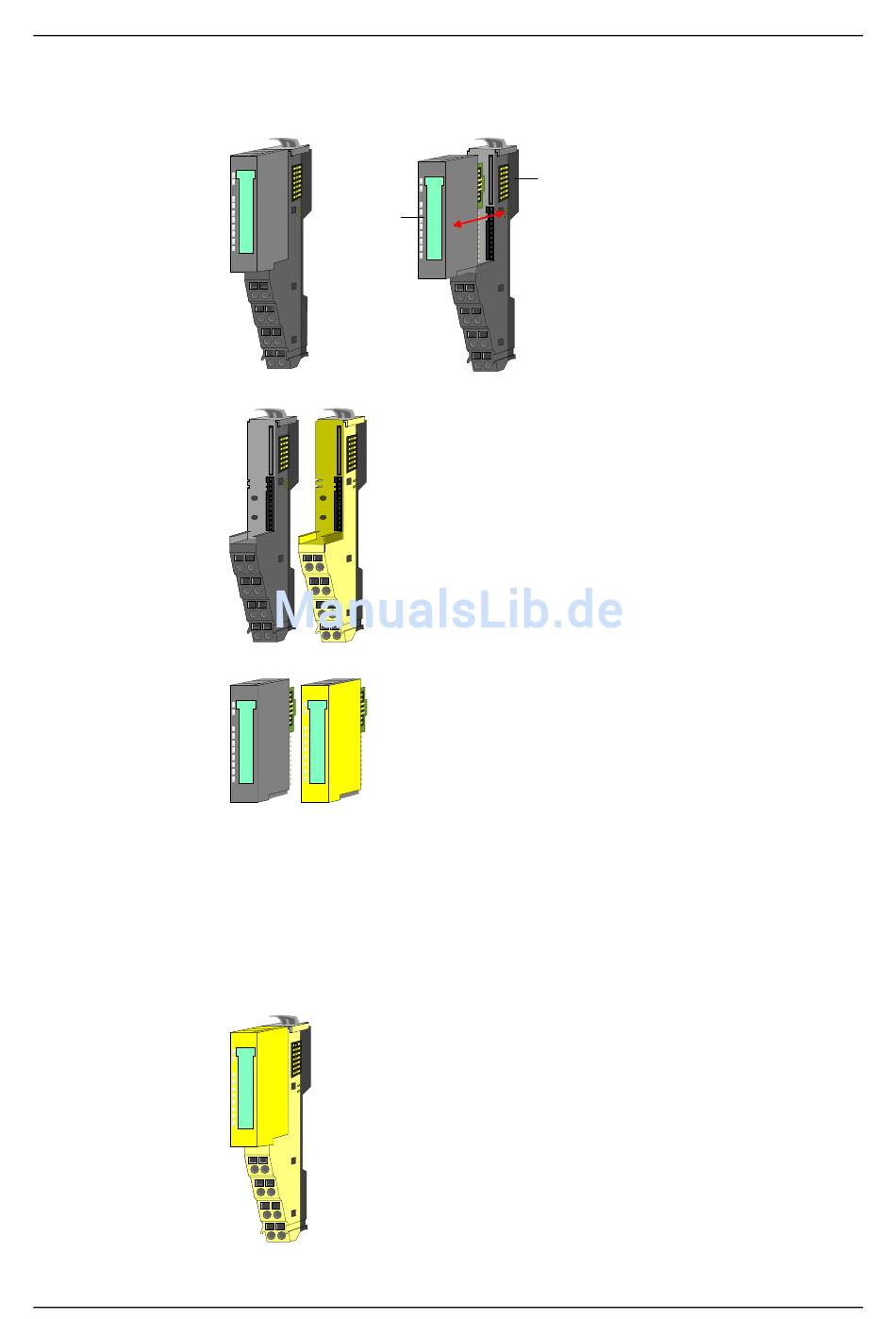

Jedes Peripherie-Modul besteht aus einem Terminal- und einem Elektronik-
Modul.
[2]
Das Terminal-Modul bietet die Aufnahme für das
Elektronik-Modul, beinhaltet den Rückwandbus mit
Spannungsversorgung für die Elektronik, die Anbindung
an die DC 24V Leistungsversorgung und den treppen-
förmigen Klemmblock für die Verdrahtung.
Zusätzlich besitzt das Terminal-Modul ein Verrie-
gelungssystem zur Fixierung auf einer Tragschiene.
Mittels dieser Verriegelung können Sie Ihr SLIO-System
außerhalb Ihres Schaltschranks aufbauen und später
als Gesamtsystem im Schaltschrank montieren.
Über das Elektronik-Modul, welches durch einen
Schiebemechanismus mit dem Terminal-Modul verbun-
den ist, wird die Funktionalität eines SLIO-Peripherie-
Moduls definiert.
Im Fehlerfall können Sie das defekte Elektronik-Modul
gegen ein funktionsfähiges Modul tauschen. Hierbei
bleibt die Verdrahtung bestehen.
Auf der Frontseite befinden sich LEDs zur Status-
anzeige.
Für die einfache Verdrahtung finden Sie bei jedem
Elektronik-Modul auf der Front und an der Seite ent-
sprechende Anschlussbilder.
Die Safety-Peripherie-Module aus dem System SLIO
entsprechen in Aufbau und Abmessungen den Standard
Peripherie-Modulen.
Zur besseren Unterscheidung haben die Safety-
Peripherie-Module ein gelbes Gehäuse.
Bitte beachten Sie, dass das Safety-Elektronik-Modul
ausschließlich auf einem gelben Safety-Terminal-Modul
betrieben werden darf!
Der Betrieb auf mechanisch kompatiblen Terminal-
Modulen ist nicht zulässig.
Teil 2 Produktbeschreibung
[1]
Terminal-Modul
[2]
Elektronik-Modul
[1]
2-3
