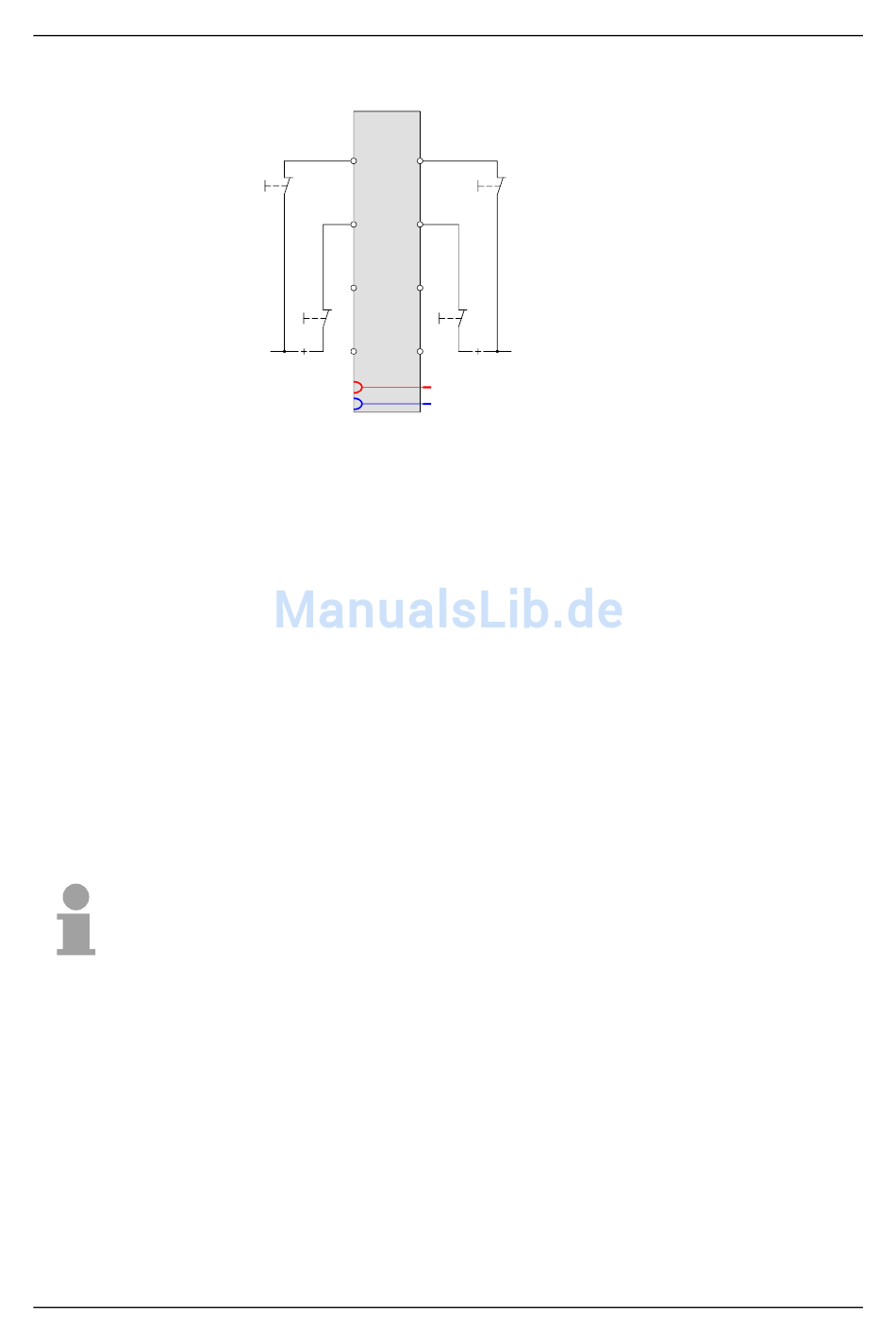

Anschluss 4x Not-Aus, einkanalig, Testpulsaktivierung nicht aktiv
DI
1
DI0 DI1 DI0
0
2
DI2 DI3
3
T0 T1
2
4
T2 T3
DC24V
DC24V
0V
Sie können den digitalen Safety-Eingang über ein Schaltelement (z.B. ein
Not-Aus-Schalter) entweder an den zugehörigen Taktausgang oder direkt
an die Feldversorgungsspannung U
den Halbleiterausgang eines Sensors direkt an den digitalen Safety-
Eingang anschließen. Für die einkanalige Verwendung eines digitalen
Safety-Eingangs müssen Sie den Parameter Auswertung der Eingänge auf
den Wert "1-kanalig" einstellen.
Stellen Sie, wenn Sie den digitalen Safety-Eingang nicht über ein Schalt-
element an den zugehörigen Taktausgang anschließen (z.B. Halbleiter-
ausgang), den Parameter Testpulsaktivierung auf den Wert "nicht aktiv".
Sonst erkennt das Safety-Modul einen Kurzschluss am Safety-Eingang und
gibt die Diagnosemeldung "Kurzschluss" aus.
Wenn Sie den digitalen Safety-Eingang über das Schaltelement an den
zugehörigen Taktausgang anschließen und das Safety-Modul die Signal-
leitung gegenüber Kurzschluss überwachen soll, müssen Sie den
Parameter Testpulsaktivierung auf den Wert "aktiv" einstellen.
Hinweis!
Bitte beachten Sie bzgl. der Anforderungsrate die Hinweise zum
einkanaligen Betrieb weiter oben.
5
1
6
7
2
8
DC24V
anschließen. Alternativ können Sie
