Teil 3 Einsatz
3
Austausch einer
Modulgruppe
3-20

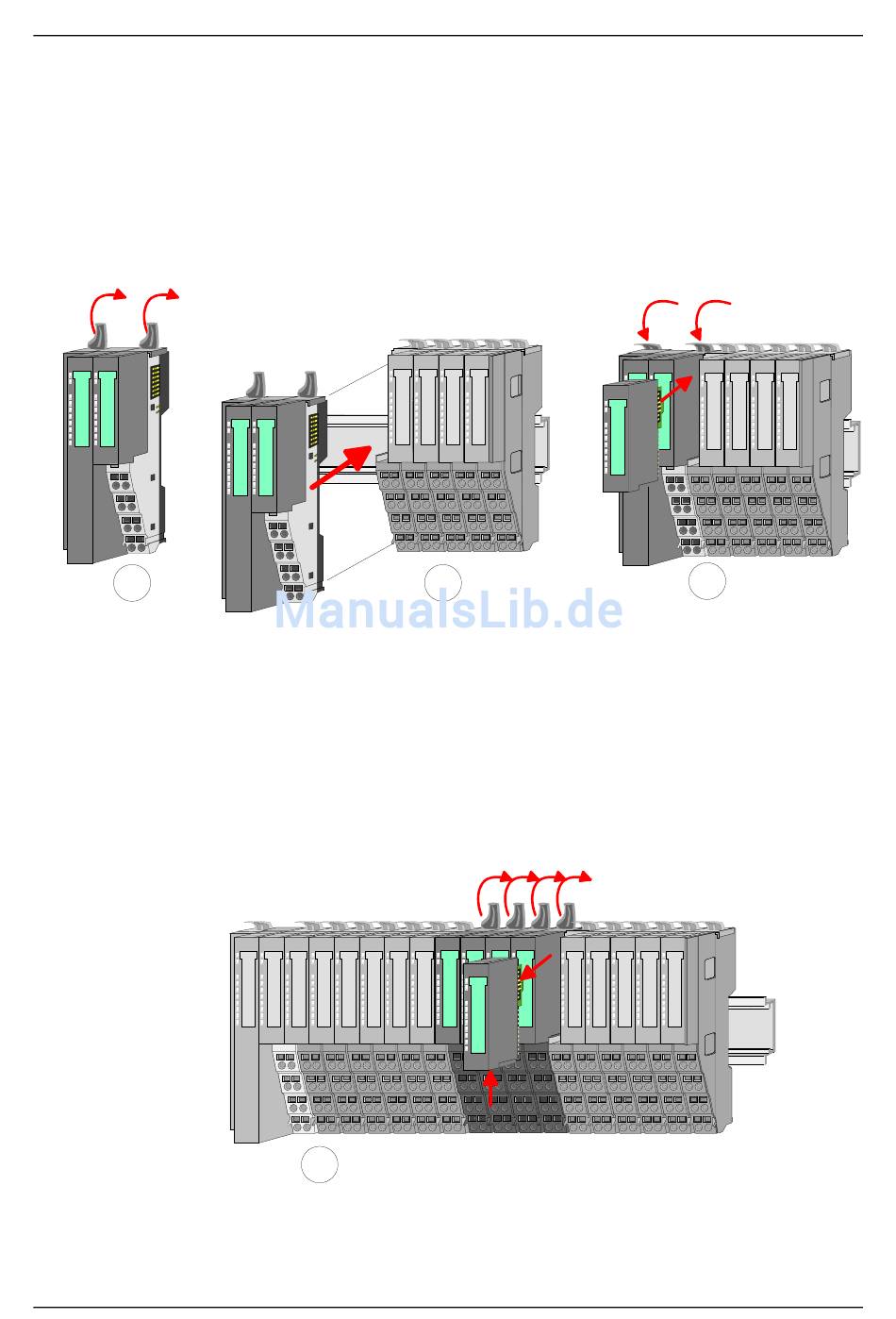

• Zur Montage klappen Sie alle Verriegelungshebel des zu montierenden
Kopf-Moduls nach oben.
• Stecken Sie das zu montierende Kopf-Modul an das linke Modul und
schieben Sie das Kopf-Modul, geführt durch die Führungsleisten, auf die
Tragschiene.
• Klappen Sie alle Verriegelungshebel wieder nach unten.
• Stecken Sie wieder das zuvor entnommene Elektronik-Modul.
• Entfernen Sie falls vorhanden die Verdrahtung an der Modulgruppe.
Näheres hierzu finden Sie unter "Verdrahtung".
• Betätigen Sie die Entriegelung an der Unterseite des rechts neben der
Modulgruppe befindlichen Elektronik-Moduls und ziehen Sie dieses nach
vorne ab.
• Klappen Sie alle Verriegelungshebel der zu tauschenden Modulgruppe
nach oben.
1
4
Handbuch VIPA System SLIO
5
HB300D - SM-S - Rev. 14/10
