Anhang
Sicherheits-
programm
bearbeiten
A-14
• Wählen Sie im Siemens SIMATIC Manager den Menübefehl Extras >
Sicherheitsprogramm bearbeiten. Das Dialogfeld "Sicherheitsprogramm"
erscheint.

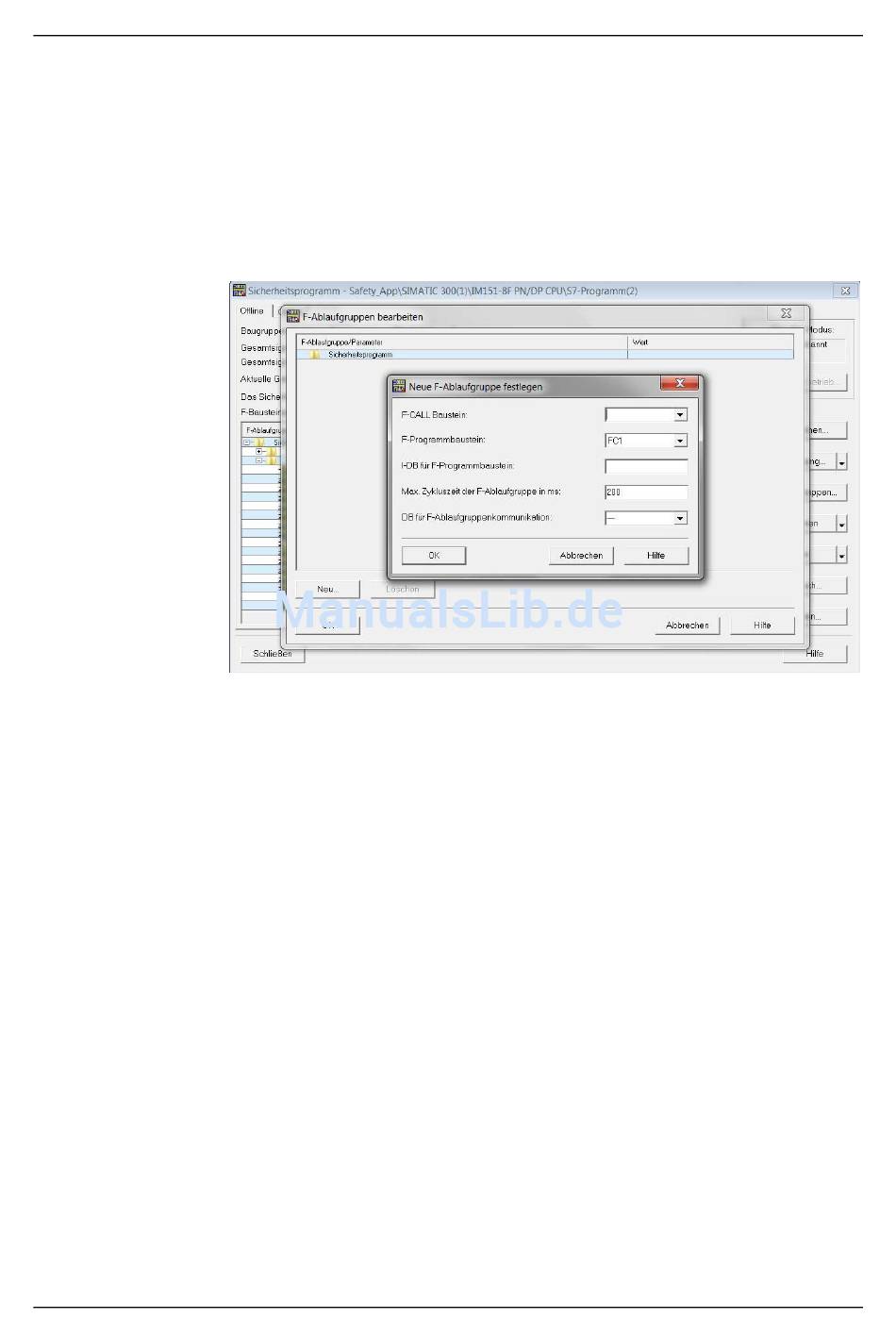

• Öffnen Sie das Dialogfeld "F-Ablaufgruppen bearbeiten" über die
Schaltfläche "F-Ablaufgruppen".
• Da noch keine Ablaufgruppe projektiert ist, wählen Sie mit [Neu] den
Dialog "Neue F-Ablaufgruppe festlegen".
• Tragen Sie als "F_CALL Baustein" den FC2 ein. Dieser FC wird
automatisch angelegt, sobald Sie das Dialogfeld "F-Ablaufgruppen
bearbeiten" mit [OK] verlassen haben. Ein Instanz-DB (I-DB) für den F-
Programmbaustein ist nicht erforderlich, da ein FC als F-Programm-
baustein verwendet wird. Die max. Zykluszeit der F-Ablaufgruppe soll
200ms betragen. Ein DB- für F-Ablaufgruppenkommunikation ist nicht
erforderlich.
• Schließen Sie das Dialogfenster mit [OK].
• Schließen Sie das "F-Ablaufgruppen bearbeiten" Dialogfenster mit [OK].
Ein Meldungsfenster öffnet sich, welches Sie fragt, ob die noch
fehlenden Bausteine (im Beispiel nur der FC2) erstellt werden sollen.
Bestätigen Sie mit [Ja].
• Sie kehren zurück in das Dialogfeld "Sicherheitsprogramm". Klicken Sie
hier auf [Generieren]. Beim Generieren wird ein Konsistenzcheck der
ablaufrelevanten F-Bausteine durchgeführt. Anschließend wird ein
ablauffähiges Sicherheitsprogramm erzeugt.
