Teil 2 Produktbeschreibung
Power-Module
Klemmen-Module
Zubehör
Schirmschienen-
Träger
Bus-Blende
2-4

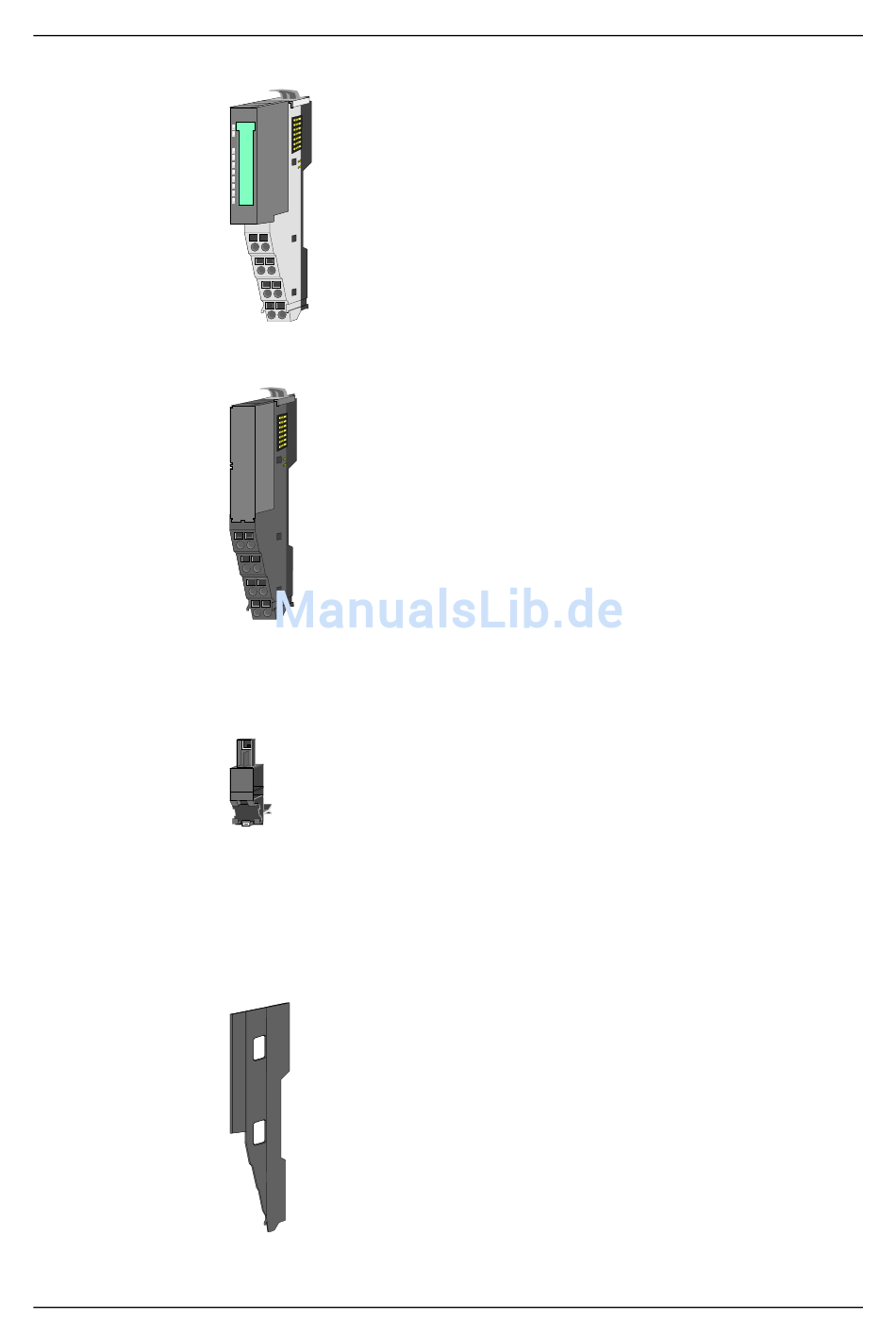

Die Spannungsversorgung erfolgt im System SLIO über
Power-Module. Diese sind entweder im Bus-Koppler
integriert oder können zwischen die Peripherie-Module
gesteckt werden. Je nach Power-Modul können Sie
Potenzialgruppen der DC 24V Leistungsversorgung
definieren
bzw.
die
erweitern.
Zur besseren Erkennung sind die Power-Module farblich
von den Peripherie-Modulen abgesetzt.
Ein Klemmen-Modul ist ein Verteilermodul. Je nach
Modul haben Sie über die Anschlussklemmen Zugriff auf
GND bzw. DC 24V der Leistungsversorgung.
Innerhalb
des
Moduls
durchgeschleift. Klemmen-Module besitzt keine Modul-
kennung, gehen aber in die Berechnung der maximalen
Anzahl der Module mit ein.
Der Schirmschienen-Träger dient zur Aufnahme von
Schirmschienen (10mm x 3mm) für den Anschluss von
Kabelschirmen.
Schirmschienen-Träger,
schirmbefestigungen sind nicht im Lieferumfang ent-
halten, sondern ausschließlich als Zubehör erhältlich.
Der Schirmschienen-Träger wird unterhalb des Klemm-
blocks in das Terminal-Modul gesteckt.
Bei flacher Tragschiene können Sie zur Adaption die Ab-
standshalter am Schirmschienen-Träger abbrechen.
Bei jedem Bus-Koppler gehört zum Schutz der Bus-
Kontakte eine Bus-Blende zum Lieferumfang. Vor der
Montage von SLIO-Modulen ist die Bus-Blende am Bus-
Koppler zu entfernen.
Zum Schutz der Bus-Kontakte müssen Sie die Bus-
Blende immer am äußersten Modul montieren.
Handelt es sich hierbei um ein Klemmen-Modul, können
Sie zur Adaption den oberen Teil der Bus-Blende
abtrennen.
Handbuch VIPA System SLIO
Elektronikversorgung
wird
der
Rückwandbus
Schirmschiene
und
HB300D - SM-S - Rev. 14/10
um
2A
Kabel-
