RUN- und MF-LED
Summenstrom der
Elektronik-Versor-
gung überschritten
Konfigurationsfehler
Modul-Ausfall
HB300D - SM-S - Rev. 14/10
Jedes Modul besitzt auf der Frontseite die LEDs RUN und MF. Mittels
dieser LEDs können Sie Fehler in Ihrem System bzw. fehlerhafte Module
ermitteln.

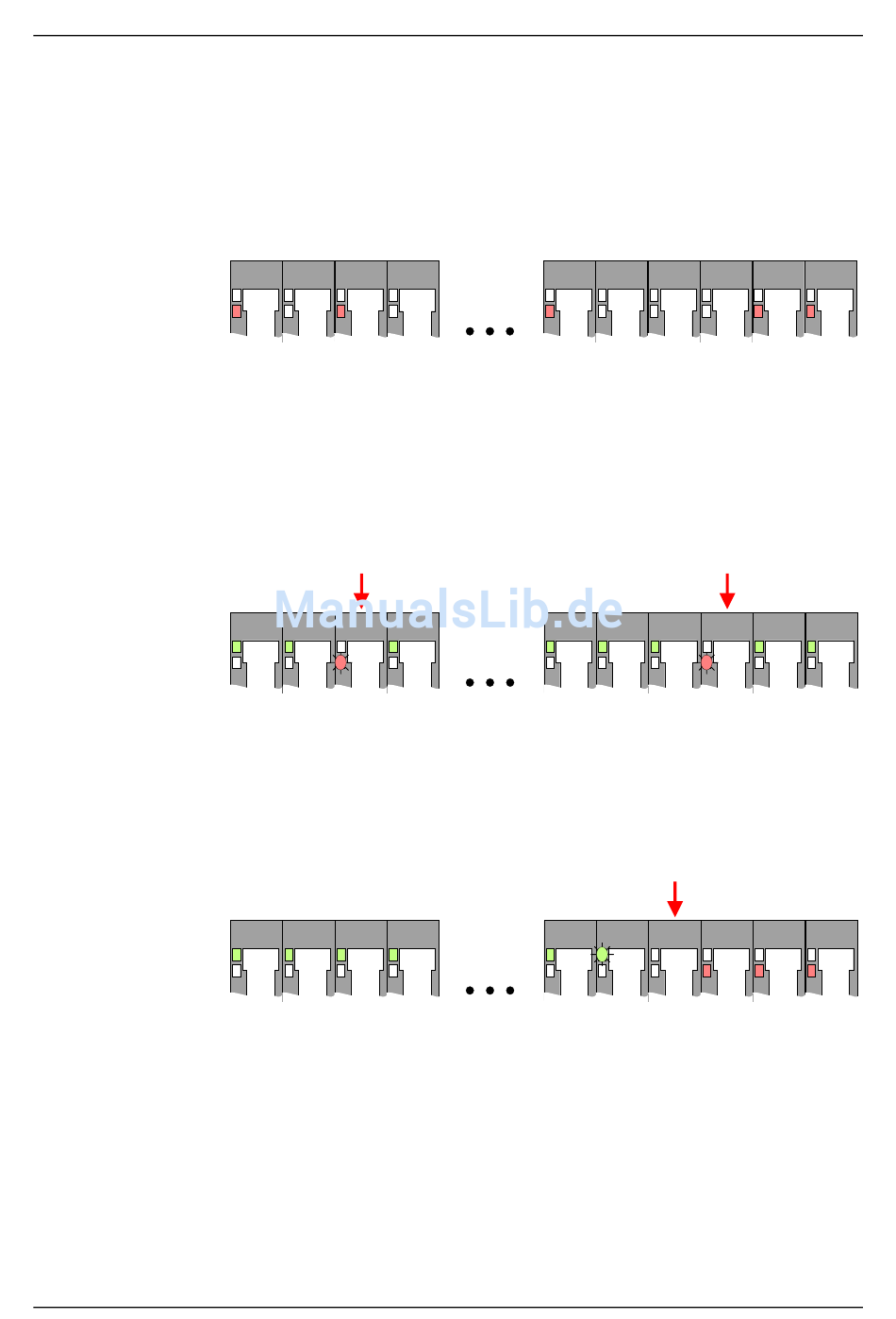

In den nachfolgenden Abbildungen werden blinkende LEDs mit ☼
gekennzeichnet.
RUN RUN RUN
MF MF MF
Verhalten: Nach dem Einschalten bleibt an jedem Modul die RUN-LED aus
und es leuchtet sporadisch die MF-LED.
Ursache: Der maximale Strom für die Elektronikversorgung ist über-
schritten.
Abhilfe: Platzieren Sie immer, sobald der Summenstrom für die Elektronik-
versorgung den maximalen Strom übersteigt, das Power-Modul
007-1AB10. Näheres hierzu finden Sie weiter unten unter "Verdrahtung".
RUN RUN RUN
MF MF MF
Verhalten: Nach dem Einschalten blinkt an einem Modul bzw. an mehreren
Modulen die MF-LED. Die RUN-LED bleibt ausgeschaltet.
Ursache: An dieser Stelle ist ein Modul gesteckt, welches nicht dem aktuell
konfigurierten Modul entspricht.
Abhilfe: Stimmen Sie Konfiguration und Hardware-Aufbau aufeinander ab.
RUN RUN RUN
MF MF MF
Verhalten: Nach dem Einschalten blinkt an einem Modul die RUN-LED. Am
nachfolgenden Modul sind die LEDs RUN und MF aus. Bei allen
nachfolgenden Modulen leuchtet die MF LED. Die RUN-LED ist aus.
Ursache: Das Modul rechts des blinkenden Moduls ist defekt.
Abhilfe: Ersetzen Sie das defekte Modul.
RUN RUN
MF MF
RUN RUN
MF MF
RUN RUN
MF MF
Teil 2 Produktbeschreibung
RUN RUN RUN RUN
MF MF MF MF
RUN RUN RUN RUN
MF MF MF MF
RUN RUN RUN RUN
MF MF MF MF
RUN
MF
RUN
MF
RUN
MF
2-7
