Parametrierung
CPU
HB300D - SM-S - Rev. 14/10
• Beim Hinzufügen der CPU öffnet sich ein Dialogfeld zur Einstellung der
PROFINET-Eigenschaften des neuen Subnetzes. Klicken Sie auf "Neu"
und erstellen Sie ein neues Subnetz. Ebenso öffnet sich beim Hinzu-
fügen des DP-Masters ein Dialogfeld zur Einstellung der PROFIBUS-
Eigenschaften. Verfahren Sie hier entsprechend.
Die VIPA-Komponenten finden Sie nach der Installation der entspre-
chenden GSD/GSDML-Dateien im Hardwarekatalog unter:
PROFINET IO > Weitere Feldgeräte > I/O
bzw.
PROFIBUS-DP > Weitere Feldgeräte > I/O

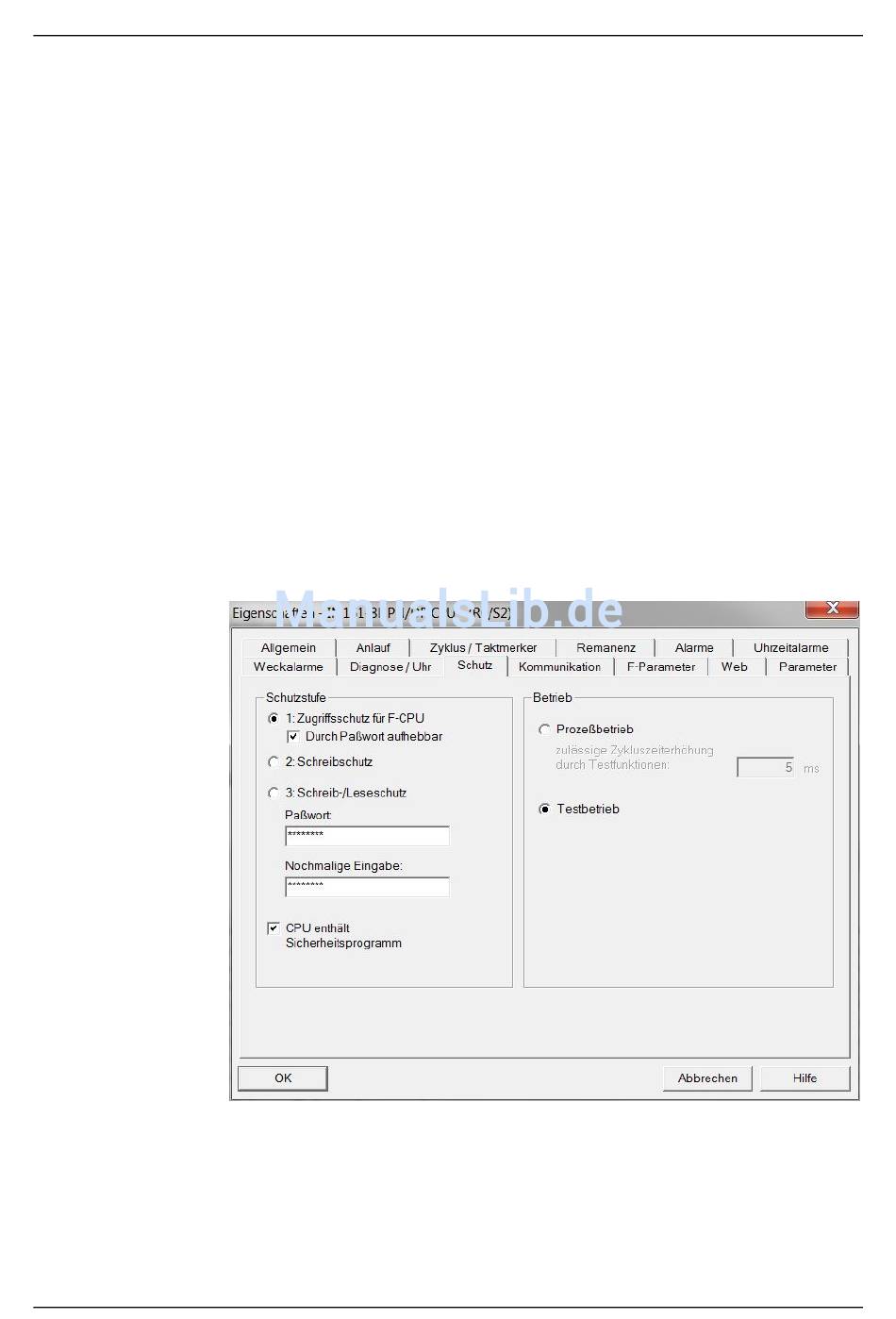

• Doppelklicken Sie auf die CPU, um den Eigenschaften-Dialog zu öffnen,
und wählen Sie das Register "Schutz".
• Wählen Sie unterhalb der Optionsschaltfläche "1: Zugriffschutz für F-
CPU" die Option "Durch Passwort aufhebbar".
• Geben Sie unterhalb der Optionsschaltfläche "3: Schreib-/Leseschutz"
das max. 8-stellige Passwort für die F-CPU ein. Wiederholen Sie Ihre
Eingabe in dem Feld "Nochmalige Eingabe".
• Aktivieren Sie das Optionskästchen "CPU enthält Sicherheitsprogramm".
• Die Einstellungen in den Registern "F-Parameter" und "Weckalarme"
werden auf Standardwerten gelassen.
• Öffnen Sie den Eigenschaften-Dialog für das Siemens-Modul 4 F-DI/3 F-
DO DC24V/2A und stellen Sie im Register "Parameter" den Parameter
"F_Zieladresse" auf "200" ein.
• Schließen Sie den Eigenschaften-Dialog mit [OK].
